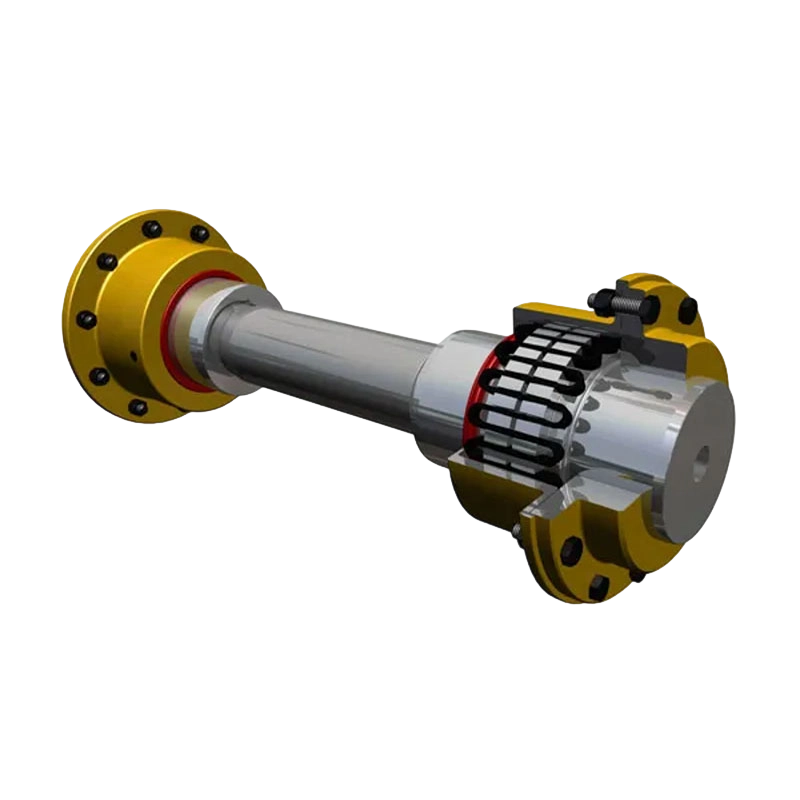

কানেক্ট শ্যাফটের সাথে T50 স্নেক স্প্রিং কাপলিং

স্নেক স্প্রিং কাপলিং গ্রিড কাপলিং এর অপর নাম।

একটি সংযোগকারী শ্যাফ্টের সাথে একটি স্নেক স্প্রিং কাপলিং হল একটি যান্ত্রিক যন্ত্র যা পাওয়ার ট্রান্সমিশন অ্যাপ্লিকেশনগুলিতে দুটি শ্যাফ্টকে সংযুক্ত করতে ব্যবহৃত হয়, যা তাদের মিসলাইনমেন্ট, কম্পন এবং অন্যান্য চলাচলের অনিয়ম মিটমাট করার সময় টর্ক প্রেরণ করতে দেয়। এই ধরণের কাপলিং তার নমনীয়তা, স্থায়িত্ব এবং বিভিন্ন পরিস্থিতিতে কাজ করার ক্ষমতার জন্য পরিচিত, এটি বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।

ডিজাইন এবং স্ট্রাকচার

• স্নেক স্প্রিং: এই কাপলিং এর কেন্দ্রীয় বৈশিষ্ট্য হল স্নেক স্প্রিং, যা একটি হেলিকাল কয়েল বা কয়েলের সিরিজ যা একাধিক দিকে নমনীয় হতে পারে। এই স্প্রিং সংযোগটিকে সংযুক্ত শ্যাফ্টের মধ্যে কৌণিক, সমান্তরাল এবং অক্ষীয় মিসলাইনমেন্ট মিটমাট করার অনুমতি দেয়।
• সংযোগকারী খাদ: কাপলিং ফ্ল্যাঞ্জ বা হাবগুলির মাধ্যমে ড্রাইভিং এবং চালিত যন্ত্রপাতিগুলির শ্যাফ্টের সাথে সংযোগ করে যা স্নেক স্প্রিং এর প্রান্তগুলিকে সুরক্ষিত করে। সংযোগকারী খাদটি ঘূর্ণন গতি এবং টর্ককে এক শ্যাফ্ট থেকে অন্য শ্যাফটে প্রেরণ করে।
• উপকরণ: সাধারণত, স্নেক স্প্রিং উচ্চ-শক্তি, ক্লান্তি-প্রতিরোধী উপকরণ যেমন ইস্পাত বা বিশেষ সংকর ধাতু থেকে তৈরি করা হয়। স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য হাব বা ফ্ল্যাঞ্জগুলি সাধারণত ইস্পাত, স্টেইনলেস স্টিল বা অন্যান্য শক্তিশালী ধাতু থেকে তৈরি করা হয়।

কার্যকারিতা এবং সুবিধা

• নমনীয়তা: স্নেক স্প্রিং এর অন্তর্নিহিত নমনীয়তা এটিকে ধাক্কা, কম্পন এবং ছোটখাটো ভুল শুষে নিতে দেয় যা অপারেশনের সময় ঘটে, কাপলিং এবং সংযুক্ত যন্ত্রপাতি উভয়কেই রক্ষা করে।
• স্থায়িত্ব: উচ্চ স্তরের চাপ এবং ক্লান্তি সহ্য করার জন্য ডিজাইন করা, স্নেক স্প্রিং কাপলিংগুলির একটি দীর্ঘ কর্মক্ষম জীবন রয়েছে, এমনকি চাহিদাপূর্ণ পরিবেশেও।
• রক্ষণাবেক্ষণ: এই কাপলিংগুলির সাধারণ কিন্তু কার্যকর নকশার কারণে ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজন হয়। পর্যায়ক্রমিক পরিদর্শন এবং তৈলাক্তকরণ (যদি প্রয়োজন হয়) তাদের সর্বোত্তম কাজের অবস্থায় রাখার জন্য সাধারণত যথেষ্ট।
• কর্মক্ষমতা: স্নেক স্প্রিং কাপলিংগুলি সামঞ্জস্যপূর্ণ এবং নির্ভরযোগ্য টর্ক ট্রান্সমিশন প্রদান করে, ন্যূনতম ব্যাকল্যাশ এবং উচ্চ টর্সনাল অনমনীয়তা সহ, শ্যাফ্টের মধ্যে দক্ষ শক্তি স্থানান্তর নিশ্চিত করে।

অ্যাপ্লিকেশন

স্নেক স্প্রিং কাপলিংগুলি বিভিন্ন শিল্প খাতে ব্যাপকভাবে ব্যবহৃত হয়, যার মধ্যে রয়েছে:

• উত্পাদন: মোটর-চালিত সরঞ্জাম যেমন কনভেয়র, মিক্সার এবং পাম্প সংযোগ করতে।
• স্বয়ংচালিত: ড্রাইভলাইন সিস্টেমে ট্রান্সমিশন শ্যাফ্টগুলিকে সংযুক্ত করতে, মসৃণ বিদ্যুৎ সরবরাহ নিশ্চিত করে।
• মহাকাশ: ইঞ্জিন এবং কন্ট্রোল সিস্টেমে শ্যাফ্ট সংযোগের জন্য, যেখানে সুনির্দিষ্ট টর্ক ট্রান্সমিশন এবং নমনীয়তা অত্যন্ত গুরুত্বপূর্ণ।
• সামুদ্রিক: জাহাজ চালনা সিস্টেম এবং সহায়ক যন্ত্রপাতি, যেখানে তারা কঠোর অপারেটিং শর্ত সহ্য করতে হবে।

সুবিধা

• বহুমুখিতা: বিভিন্ন ধরনের মিসলাইনমেন্ট এবং অপারেশনাল অবস্থার পরিচালনা করার ক্ষমতার কারণে অ্যাপ্লিকেশনের বিস্তৃত পরিসরের জন্য উপযুক্ত।
• শক শোষণ: কম্পন এবং শককে স্যাঁতসেঁতে করতে কার্যকর, যা সংযুক্ত সরঞ্জামকে রক্ষা করে এবং এর আয়ু বাড়ায়।
• খরচ-কার্যকর: কর্মক্ষমতা, স্থায়িত্ব এবং কম রক্ষণাবেক্ষণের প্রয়োজনের ভারসাম্য অফার করে, স্নেক স্প্রিং কাপলিং অনেক শিল্প সংযোগের প্রয়োজনীয়তার জন্য একটি সাশ্রয়ী সমাধান প্রদান করে।

বিবেচনা

• প্রান্তিককরণ: যদিও স্নেক স্প্রিং কাপলিং মিসলাইনমেন্ট মিটমাট করতে পারে, অত্যধিক মিসলাইনমেন্ট এখনও অকাল পরিধান বা ব্যর্থতার দিকে নিয়ে যেতে পারে। সঠিক ইনস্টলেশন এবং প্রান্তিককরণ অত্যন্ত গুরুত্বপূর্ণ।
• লোড ক্ষমতা: ওভারলোডিং এবং সম্ভাব্য ক্ষতি এড়াতে নির্দিষ্ট অ্যাপ্লিকেশনের জন্য উপযুক্ত লোড ক্ষমতা সহ একটি কাপলিং নির্বাচন করা গুরুত্বপূর্ণ।

উপসংহার
সংযোগকারী শ্যাফ্টের সাথে স্নেক স্প্রিং কাপলিংগুলি বিভিন্ন শিল্পে পাওয়ার ট্রান্সমিশনের প্রয়োজনের জন্য একটি শক্তিশালী এবং নমনীয় সমাধান। মিসলাইনমেন্টগুলি পরিচালনা করার, শক শোষণ করার এবং নির্ভরযোগ্য টর্ক ট্রান্সমিশন প্রদান করার তাদের ক্ষমতা যান্ত্রিক সিস্টেমের মসৃণ অপারেশন নিশ্চিত করার জন্য তাদের একটি মূল্যবান উপাদান করে তোলে। সঠিকভাবে নির্বাচিত এবং রক্ষণাবেক্ষণ করা হলে, এই কাপলিংগুলি সংযুক্ত যন্ত্রপাতিগুলির কার্যক্ষমতা এবং দীর্ঘায়ু উল্লেখযোগ্যভাবে বৃদ্ধি করতে পারে৷
