প্লাম আকৃতির ইলাস্টিক কাপলিং এর কাঠামোগত নকশা বৈশিষ্ট্য

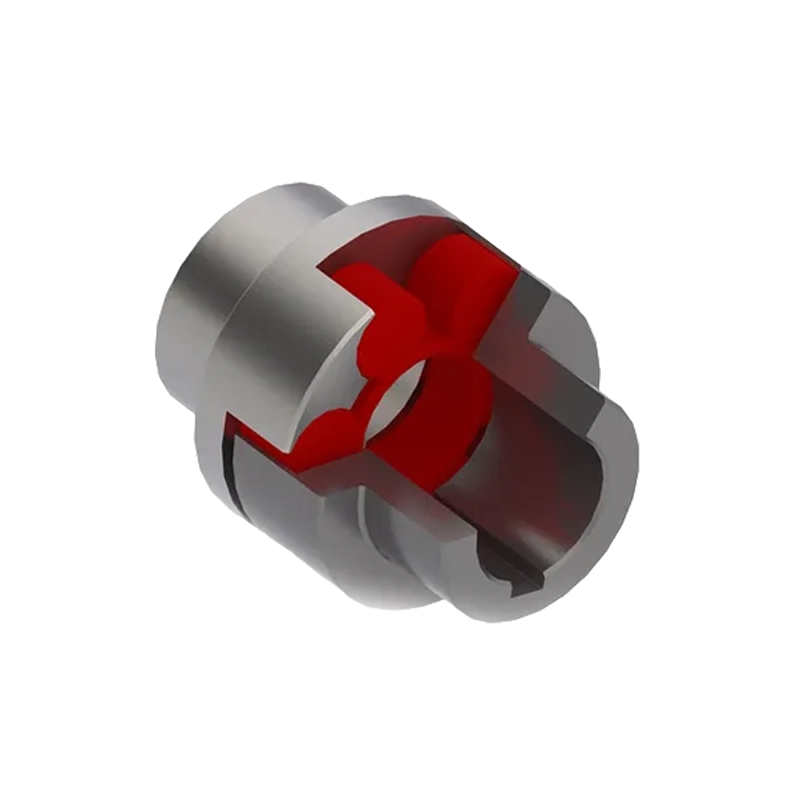

এর নকশা a বরই আকৃতির ইলাস্টিক কাপলিং স্থিতিশীল ঘূর্ণন সঁচারক বল ট্রান্সমিশন, কম্পন হ্রাস, এবং যান্ত্রিক অপারেশন চলাকালীন শ্যাফ্ট মিসলাইনমেন্ট মিটমাট করার ক্ষমতার উপর ফোকাস করে। গঠনটি সাধারণত দুটি নির্ভুল-মেশিনযুক্ত ধাতব হাব এবং একটি বহু-লোবড প্লাম বা তারকা উপাদানের মতো আকৃতির একটি ইলাস্টোমার সন্নিবেশ নিয়ে গঠিত। এই নকশা ধারণাটি একটি কাজের নীতির সাথে ঘনিষ্ঠভাবে সম্পর্কিত চোয়াল কাপলিং এবং স্পাইডার কাপলিং , যেখানে দুটি হাবের মধ্যে স্থাপন করা একটি নমনীয় উপাদান শক শোষণ করে এবং অপারেশন চলাকালীন সামান্য নড়াচড়ার অনুমতি দেয়। ইলাস্টোমার সন্নিবেশ হাবের চোয়ালের মধ্যে ইনস্টল করা হয়, শক্তিশালী টর্ক ট্রান্সমিশন দক্ষতা বজায় রাখার সময় টর্সনাল নমনীয়তা দেয়। বরই সন্নিবেশের জ্যামিতি একাধিক যোগাযোগ পৃষ্ঠ জুড়ে চাপ বিতরণ করে, ঘূর্ণনের সময় শক্তির স্থানীয় ঘনত্ব রোধ করে। যখন কাপলিং এর মাধ্যমে টর্ক প্রেরণ করা হয়, তখন ইলাস্টোমার চোয়ালের স্লটের মধ্যে কিছুটা সংকুচিত হয়, শক্তির ওঠানামা শোষণ করে এবং শক্তি স্থানান্তর প্রক্রিয়াটিকে মসৃণ করে। এই স্ট্রাকচারাল পন্থা অপারেশনাল স্থায়িত্ব উন্নত করে এবং সংযুক্ত যন্ত্রপাতি জুড়ে কম্পন কমায়। উপরন্তু, নকশা ধাতু থেকে ধাতু যোগাযোগ হ্রাস করে, যা দীর্ঘমেয়াদী অপারেশন চলাকালীন শব্দ এবং যান্ত্রিক পরিধান কমিয়ে দেয়।

Zhongye হেভি ইন্ডাস্ট্রি টেকনোলজি (Zhenjiang) Co., Ltd. আমাদের কাপলিংগুলির কাঠামোগত উন্নয়নে কম্পিউটার-সহায়ক প্রকৌশল বিশ্লেষণকে একীভূত করে। ডিজিটাল মডেলিং এবং যান্ত্রিক সিমুলেশনের মাধ্যমে, আমরা ইলাস্টিক স্পাইডার উপাদানের বিকৃতির নিদর্শন বিশ্লেষণ করি এবং টর্ক লোডিংয়ের সময় স্ট্রেস বিতরণের মূল্যায়ন করি। এই প্রক্রিয়াটি আমাদের প্রকৌশলীদের প্লাম-আকৃতির সন্নিবেশের প্রোফাইল পরিমার্জন করতে দেয় যাতে আমাদের কাপলিং অপারেশন চলাকালীন সামঞ্জস্যপূর্ণ স্থিতিস্থাপকতা এবং কাঠামোগত ভারসাম্য বজায় রাখে। মডুলার ডিজাইন নীতিটি কাপলিংকে বিভিন্ন শ্যাফ্ট আকার এবং টর্ক স্তরের সাথে খাপ খাইয়ে নিতে দেয়। হাবের মাত্রা এবং ইলাস্টোমারের কঠোরতা সামঞ্জস্য করে, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. প্লাম আকৃতির ইলাস্টিক কাপলিং তৈরি করে যা উন্নত চোয়াল কাপলিং এবং স্পাইডার কাপলিং সিস্টেমের মতো একইভাবে কাজ করে যেখানে মাইনিং, মেশিনার এবং জলের যন্ত্রপাতি, ধাতু, যন্ত্রসহ বিভিন্ন শিল্প অ্যাপ্লিকেশন জুড়ে উচ্চ দক্ষতা বজায় রাখে।

উপাদান নির্বাচন সরাসরি একটি প্লাম আকৃতির ইলাস্টিক কাপলিং এর কাঠামোগত কর্মক্ষমতা এবং স্থায়িত্ব প্রভাবিত করে। হাবগুলি সাধারণত উচ্চ-শক্তির খাদ ইস্পাত বা কার্বন ইস্পাত থেকে তৈরি করা হয়, যা বিকৃতি ছাড়াই উচ্চ টর্ক লোড সহ্য করার জন্য পর্যাপ্ত অনমনীয়তা নিশ্চিত করে। তাপ চিকিত্সা প্রক্রিয়াগুলি পৃষ্ঠের কঠোরতা এবং ক্লান্তি প্রতিরোধের উন্নতি করে, যা হাবগুলিকে ক্রমাগত ঘূর্ণনের সময় মাত্রিক নির্ভুলতা বজায় রাখতে দেয়। চোয়াল কাপলিং এবং স্পাইডার কাপলিং সিস্টেমে ব্যবহৃত ডিজাইনের নীতিগুলি এখানেও প্রযোজ্য, যেখানে একটি কঠোর হাব কাঠামো একটি নমনীয় ইলাস্টোমার উপাদানকে সমর্থন করে যা শক এবং কম্পন শোষণ করে। ইলাস্টোমার সন্নিবেশ, সাধারণত একটি মাকড়সা উপাদান বলা হয়, নমনীয়তার জন্য দায়ী মূল উপাদান। এই মাকড়সার জন্য ব্যবহৃত উপাদান অবশ্যই স্থিতিস্থাপকতা, প্রসার্য শক্তি এবং ক্লান্তি প্রতিরোধের ভারসাম্য বজায় রাখতে হবে। যদি উপাদান খুব নরম হয়, টর্ক সংক্রমণ দক্ষতা হ্রাস পায়; যদি এটি খুব কঠিন হয়, কম্পন শোষণ সীমিত হয়ে যায়। তাই প্রকৌশলীদের অবশ্যই অপারেশনাল টর্কের প্রয়োজনীয়তা মেলানোর জন্য উপযুক্ত শোর কঠোরতা সহ ইলাস্টোমার নির্বাচন করতে হবে। পলিউরেথেন বা বিশেষায়িত সিন্থেটিক রাবারের মতো উপাদানগুলি সাধারণত ব্যবহার করা হয় কারণ তাদের পরিধানের প্রতিরোধ ক্ষমতা, তেলের এক্সপোজার এবং তাপমাত্রার ওঠানামা।

Zhongye হেভি ইন্ডাস্ট্রি টেকনোলজি (Zhenjiang) Co., Ltd. সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করার জন্য ব্যাপক উপাদান পরীক্ষা পরিচালনা করে। ল্যাবরেটরি টেস্টিং এর মধ্যে রয়েছে প্রসার্য শক্তি মূল্যায়ন, কম্প্রেশন সেট পরিমাপ, গতিশীল ক্লান্তি পরীক্ষা এবং তাপীয় বার্ধক্য বিশ্লেষণ। এই পরীক্ষাগুলি নিশ্চিত করে যে ইলাস্টোমার স্পাইডার লক্ষ লক্ষ ঘূর্ণন চক্রের সময় ক্র্যাকিং বা স্থায়ী বিকৃতি ছাড়াই নমনীয়তা বজায় রাখে। হাব উপাদান এবং মাকড়সার উপাদানের মধ্যে মিথস্ক্রিয়াও সংযোগের সামগ্রিক দক্ষতাকে প্রভাবিত করে। ধাতব চোয়ালের অবশ্যই মসৃণ এবং সুনির্দিষ্ট যোগাযোগের পৃষ্ঠ থাকতে হবে যাতে মাকড়সার উপাদান টর্ক সংক্রমণের সময় সমানভাবে সংকুচিত করতে পারে। অপ্টিমাইজ করা উপাদান সমন্বয়ের মাধ্যমে, Zhongye হেভি ইন্ডাস্ট্রি টেকনোলজি (Zhenjiang) Co., Ltd. নিশ্চিত করে যে আমাদের প্লাম আকৃতির ইলাস্টিক কাপলিংগুলি শিল্প পাওয়ার ট্রান্সমিশনে ব্যাপকভাবে ব্যবহৃত উচ্চ-মানের চোয়ালের কাপলিং এবং স্পাইডার কাপলিং সিস্টেমের সাথে তুলনীয় কর্মক্ষমতা প্রদান করে। এই ভারসাম্যপূর্ণ উপাদান নকশা আমাদের কাপলিংকে খনির সরঞ্জাম, ধাতব যন্ত্রপাতি, উত্তোলন ব্যবস্থা এবং জল চিকিত্সা সুবিধার মতো চাহিদাপূর্ণ পরিবেশে নির্ভরযোগ্যভাবে কাজ করতে দেয়।

বরই আকৃতির ইলাস্টিক কাপলিংয়ের একটি উল্লেখযোগ্য কাঠামোগত বৈশিষ্ট্য হ'ল দক্ষ টর্ক ট্রান্সমিশন বজায় রেখে শ্যাফ্ট মিসলাইনমেন্ট মিটমাট করার ক্ষমতা। যন্ত্রপাতি ইনস্টলেশন বা দীর্ঘমেয়াদী অপারেশন চলাকালীন, সংযুক্ত শ্যাফ্টের মধ্যে নিখুঁত প্রান্তিককরণ খুব কমই বজায় রাখা হয়। তাপ সম্প্রসারণ, যান্ত্রিক কম্পন, এবং কাঠামোগত আন্দোলন কৌণিক, সমান্তরাল, বা অক্ষীয় বিভ্রান্তি তৈরি করতে পারে। কাপলিং এর ভিতরের ইলাস্টিক মাকড়সার উপাদানটি শ্যাফ্ট বা বিয়ারিংগুলিতে অতিরিক্ত চাপ স্থানান্তর না করে এই বিচ্যুতির জন্য ক্ষতিপূরণ দেয়। এই কার্যকরী ধারণাটি চোয়াল কাপলিং এবং স্পাইডার কাপলিং এর অপারেটিং আচরণের প্রতিফলন করে, যেখানে ইলাস্টোমার মাকড়সা ধাতব চোয়ালের মধ্যে নমনীয় হয়। বরই-আকৃতির নকশাটি লোডের অধীনে নিয়ন্ত্রিত বিকৃতির অনুমতি দেয়, যুগলটিকে সারিবদ্ধকরণের বিচ্যুতিগুলি শোষণ করতে সক্ষম করে যখন ঘূর্ণন গতিকে মসৃণভাবে প্রেরণ করতে থাকে। মাকড়সার একাধিক লোব বিভিন্ন যোগাযোগ বিন্দু জুড়ে টর্সনাল স্ট্রেস বিতরণ করে, স্থানীয় ক্লান্তি প্রতিরোধ করে।

কৌণিক মিসলাইনমেন্ট ঘটে যখন দুটি শ্যাফ্ট একটি সরল রেখা গঠনের পরিবর্তে সামান্য কোণে ছেদ করে। এই পরিস্থিতিতে, হাবগুলি ঘোরার সাথে সাথে মাকড়সার উপাদানটি পার্শ্বীয়ভাবে নমনীয় হয়, বাঁকানো চাপকে শ্যাফ্টগুলিতে পৌঁছাতে বাধা দেয়। সমান্তরাল মিসলাইনমেন্ট ঘটে যখন শ্যাফ্টগুলি সমান্তরাল থাকে কিন্তু পার্শ্বীয়ভাবে স্থানান্তরিত হয়। ইলাস্টিক মাকড়সা চোয়ালের স্লটের মধ্যে সংকোচন এবং প্রসারণের মাধ্যমে এই স্থানচ্যুতিকে শোষণ করে। অক্ষীয় মিস্যালাইনমেন্ট, যা দীর্ঘ শ্যাফ্ট সিস্টেমে তাপ বৃদ্ধির কারণে ঘটতে পারে, ইলাস্টোমার সন্নিবেশের সামান্য সংকোচনের মাধ্যমেও স্থানান্তরিত হয়। Zhongye হেভি ইন্ডাস্ট্রি টেকনোলজি (ঝেনজিয়াং) কোং, লিমিটেড আমাদের কাপলিং-এ মিসলাইনমেন্ট সহনশীলতা মূল্যায়ন করতে সীমিত উপাদান বিশ্লেষণ এবং ঘূর্ণনগত পরীক্ষার সরঞ্জাম ব্যবহার করে। এই পরীক্ষাগুলি সিমুলেটেড অপারেটিং অবস্থার অধীনে টরসিয়াল দৃঢ়তা, কৌণিক নমনীয়তা এবং কম্পনের মাত্রা পরিমাপ করে। টর্ক ক্ষমতা বজায় রেখে নমনীয়তা অপ্টিমাইজ করতে আমাদের ইঞ্জিনিয়ারিং টিম স্পাইডার জ্যামিতি এবং উপাদান কঠোরতা সামঞ্জস্য করে। এই নকশা পদ্ধতির মাধ্যমে, Zhongye হেভি ইন্ডাস্ট্রি টেকনোলজি (Zhenjiang) Co., Ltd. প্লাম আকৃতির ইলাস্টিক কাপলিং তৈরি করে যা আধুনিক শিল্প সরঞ্জামে ব্যবহৃত উন্নত চোয়ালের কাপলিং এবং স্পাইডার কাপলিং সিস্টেমের মতো নির্ভরযোগ্য মিসালাইনমেন্ট ক্ষতিপূরণ প্রদান করে।

শিল্প যন্ত্রপাতি প্রায়ই ওঠানামা লোড অবস্থার অধীনে কাজ করে, বিশেষ করে কনভেয়র, ক্রাশার, পাম্প এবং ক্রেনের মতো সরঞ্জামগুলিতে। এই মেশিনগুলি স্টার্ট-আপ, ব্রেকিং বা হঠাৎ লোড পরিবর্তনের সময় টর্ক স্পাইক অনুভব করে। বরই আকৃতির ইলাস্টিক কাপলিং মাকড়সার সন্নিবেশের স্থিতিস্থাপক বিকৃতির মাধ্যমে এই ধাক্কাগুলিকে শোষণ করে, যা দুটি হাবের মধ্যে একটি টরসিয়াল বাফার হিসাবে কাজ করে। ইলাস্টোমার উপাদানের মধ্যে যান্ত্রিক শক্তি সঞ্চয় করে, হঠাৎ টর্ক বৃদ্ধি পেলে মাকড়সার উপাদানটি সামান্য সংকুচিত হয়। লোড স্থিতিশীল হওয়ার সাথে সাথে উপাদানটি ধীরে ধীরে তার আসল আকারে ফিরে আসে, সঞ্চিত শক্তিকে নিয়ন্ত্রিত উপায়ে ছেড়ে দেয়। এই প্রক্রিয়াটি আকস্মিক যান্ত্রিক চাপ কমায় এবং পাওয়ার ট্রান্সমিশন প্রক্রিয়াকে মসৃণ করে। একই নীতি ব্যাপকভাবে চোয়াল কাপলিং এবং স্পাইডার কাপলিং ডিজাইনে ব্যবহৃত হয়, যেখানে মাকড়সা উপাদানটি ধাতব হাবগুলির মধ্যে একটি স্যাঁতসেঁতে ইন্টারফেস হিসাবে কাজ করে।

মাল্টি-লবড প্লাম আকৃতি সন্নিবেশ জুড়ে সমানভাবে সংকোচকারী শক্তি বিতরণ করে কম্পন শোষণকে উন্নত করে। একটি একক পৃষ্ঠে শক্তি কেন্দ্রীভূত করার পরিবর্তে, প্রতিটি লোব টরসিয়াল ওঠানামা শোষণে অংশগ্রহণ করে। এই নকশাটি কম্পনের প্রশস্ততা হ্রাস করে এবং ঘূর্ণায়মান যন্ত্রপাতি দ্বারা উত্পন্ন শব্দ সীমিত করে। Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. গতিশীল পরীক্ষার সরঞ্জাম ব্যবহার করে স্যাঁতসেঁতে কর্মক্ষমতা মূল্যায়ন করে যা কম্পনের মাত্রা, টর্ক ওঠানামা প্রতিক্রিয়া এবং ঘূর্ণন স্থিতিশীলতা পরিমাপ করে। আমাদের প্রকৌশলীরা বিশ্লেষণ করেন যে কীভাবে বিভিন্ন ইলাস্টোমার কঠোরতার মাত্রা কম্পন হ্রাস এবং টর্ক ট্রান্সমিশন দক্ষতাকে প্রভাবিত করে। এই পরীক্ষার ফলাফলগুলি বিভিন্ন শিল্পের জন্য উপযুক্ত মাকড়সা সন্নিবেশের নকশা নির্দেশ করে। উদাহরণস্বরূপ, নরম ইলাস্টোমারগুলি পাম্প এবং কম্প্রেসারগুলির জন্য উচ্চ স্যাঁতসেঁতে ক্ষমতা প্রদান করে, যখন কঠিন পদার্থগুলি ভারী-শুল্ক খনির যন্ত্রপাতিগুলির জন্য আরও বেশি টর্ক ক্ষমতা প্রদান করে। টেকসই হাব নির্মাণের সাথে অপ্টিমাইজড স্পাইডার জ্যামিতি একত্রিত করে, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. প্লাম আকৃতির ইলাস্টিক কাপলিং তৈরি করে যা উন্নত চোয়াল কাপলিং এবং স্পাইডার কাপলিং সলিউশনে পাওয়া একই যান্ত্রিক সুবিধাগুলি ভাগ করে শিল্প পরিবেশের দাবিতে কার্যকরভাবে কাজ করে।

বরই আকৃতির ইলাস্টিক কাপলিংয়ের কাঠামোগত নকশা মডুলার কনফিগারেশনের অনুমতি দেয়, যা কাপলিংকে বিভিন্ন যন্ত্রপাতি আকার এবং অপারেশনাল প্রয়োজনীয়তার সাথে খাপ খাইয়ে নিতে সক্ষম করে। কাপলিং দুটি হাব এবং একটি অপসারণযোগ্য মাকড়সা সন্নিবেশ নিয়ে গঠিত, যা রক্ষণাবেক্ষণ এবং প্রতিস্থাপনকে সহজ করে তোলে। এই মডুলার ধারণাটি চোয়াল কাপলিং বা স্পাইডার কাপলিং এর কাঠামোর অনুরূপ, যেখানে ইলাস্টোমার উপাদানটি ধাতব হাবগুলির থেকে স্বাধীনভাবে প্রতিস্থাপিত হতে পারে। বিভিন্ন যন্ত্রপাতি সিস্টেমের জন্য বিভিন্ন টর্ক ক্ষমতা এবং খাদ ব্যাসের প্রয়োজন হয়। মডুলার কাপলিং ডিজাইন ইঞ্জিনিয়ারদের বিভিন্ন কঠোরতা স্তরের ইলাস্টোমার মাকড়সা বেছে নেওয়ার সময় উপযুক্ত হাব আকার নির্বাচন করতে দেয়। এই নমনীয়তা সরঞ্জাম একীকরণ সহজ করে এবং বিভিন্ন অ্যাপ্লিকেশন জুড়ে সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে। Zhongye হেভি ইন্ডাস্ট্রি টেকনোলজি (Zhenjiang) Co., Ltd. বিভিন্ন শিল্পকে সমর্থন করার জন্য বিভিন্ন ধরনের কাপলিং সাইজ তৈরি করে। আমাদের মডুলার পদ্ধতি অ-মানক সরঞ্জামের জন্য কাস্টমাইজড কনফিগারেশন সমর্থন করে। ইঞ্জিনিয়াররা নির্দিষ্ট অপারেটিং অবস্থার সাথে মেলে হাব বোরের মাত্রা, কীওয়ে প্রোফাইল এবং মাকড়সার কঠোরতা পরিবর্তন করতে পারে।

মডুলার ডিজাইনের মাধ্যমে রক্ষণাবেক্ষণের দক্ষতাও উন্নত হয়। দীর্ঘমেয়াদী অপারেশনের পরে যখন মাকড়সার উপাদানটি পরিধান করে, তখন প্রযুক্তিবিদরা পুরো ড্রাইভ সিস্টেমটি ভেঙে না দিয়ে পুরানো সন্নিবেশটি সরিয়ে একটি নতুন ইনস্টল করতে পারেন। এটি ডাউনটাইম হ্রাস করে এবং রক্ষণাবেক্ষণ পদ্ধতিকে সহজ করে। পরিমাপযোগ্য নকশা নীতির মাধ্যমে, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. নিশ্চিত করে যে আমাদের প্লাম আকৃতির ইলাস্টিক কাপলিংগুলি শিল্প যন্ত্রপাতির বিস্তৃত পরিসরের সাথে সামঞ্জস্যপূর্ণ থাকে এবং সাধারণত উচ্চ-পারফরম্যান্সের চোয়াল কাপলিং এবং স্পাইডার কাপলিং অ্যাসেম্বলির সাথে যুক্ত অপারেশনাল নমনীয়তা বজায় রাখে।

নির্ভুল উত্পাদন প্রক্রিয়া একটি বরই আকৃতির ইলাস্টিক কাপলিং এর কাঠামোগত কর্মক্ষমতা একটি উল্লেখযোগ্য ভূমিকা পালন করে। সংযুক্ত শ্যাফ্টগুলির মধ্যে প্রান্তিককরণ বজায় রাখার জন্য হাবগুলিকে অবশ্যই উচ্চমাত্রিক নির্ভুলতার সাথে মেশিন করা উচিত। কোনো ভারসাম্যহীনতা বা উদ্বেগ কম্পন, অসম মাকড়সার সংকোচন এবং কর্মক্ষম আয়ুষ্কাল হ্রাস করতে পারে। Zhongye হেভি ইন্ডাস্ট্রি টেকনোলজি (ঝেনজিয়াং) কোং, লিমিটেড উন্নত উত্পাদন সুবিধাগুলি পরিচালনা করে যার মধ্যে ভারী ওয়ার্কশপ এবং সিএনসি মেশিনিং সেন্টারের সাথে সজ্জিত নির্ভুল ওয়ার্কশপ অন্তর্ভুক্ত রয়েছে। এই সুবিধাগুলি আমাদের সুনির্দিষ্ট সহনশীলতা এবং মসৃণ পৃষ্ঠের সমাপ্তি সহ কাপলিং হাব তৈরি করতে দেয়। ম্যানুফ্যাকচারিংয়ের সময়, হাব বোরগুলি সঠিকভাবে শ্যাফ্টের মাত্রার সাথে মেলে, সঠিকভাবে ফিট এবং টর্ক ট্রান্সমিশন নিশ্চিত করে। চোয়ালের প্রোফাইলগুলিও যত্ন সহকারে মেশিন করা হয় তাই মাকড়সা ঘূর্ণনের সময় সমানভাবে প্রতিটি পৃষ্ঠের পরিচিতি সন্নিবেশ করে। চোয়াল কাপলিং এবং স্পাইডার কাপলিং ম্যানুফ্যাকচারিং-এর ক্ষেত্রেও এই স্তরের নির্ভুলতা অপরিহার্য, যেখানে অসম পৃষ্ঠগুলি অকাল ইলাস্টোমার পরিধানের কারণ হতে পারে।

Assembly procedures are carefully controlled to ensure correct installation of the spider insert and secure attachment of the hubs to the shafts. Alignment verification and dynamic balancing tests confirm that the assembled coupling rotates smoothly without excessive vibration. Through strict quality control measures, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. maintains consistent production standards. This ensures that our plum shaped elastic couplings deliver stable performance comparable to reliable Jaw Coupling and Spider Coupling products used in heavy industrial transmission systems.
