ZCD টাইপ কনিক্যাল শ্যাফ্ট হোল ইলাস্টিক পিন গিয়ার কাপলিং (Q/YZ33007X-2018)

Name: ZCD টাইপ কনিক্যাল শ্যাফ্ট হোল ইলাস্টিক পিন গিয়ার কাপলিং (Q/YZ33007X-2018)
Rating: 5 (99 reviews)

ZCD টাইপ শঙ্কু খাদ গর্ত ইলাস্টিক পিন গিয়ার কাপলিং কোর বৈশিষ্ট্য

1. চমৎকার শঙ্কু গর্ত ফিট: এক প্রান্ত একটি শঙ্কুযুক্ত খাদ গর্ত, যা শঙ্কুযুক্ত পৃষ্ঠ দ্বারা আঁটসাঁট করা হয়, উচ্চ প্রান্তিককরণ নির্ভুলতা এবং সুবিধাজনক ইনস্টলেশন এবং বিচ্ছিন্নকরণ অর্জন করে। এটি মোটর/গিয়ার রিডুসারের শঙ্কুযুক্ত আউটপুট শ্যাফ্টের সাথে সরাসরি সংযোগের জন্য উপযুক্ত, স্থিতিশীল এবং নির্ভরযোগ্য টর্ক ট্রান্সমিশন নিশ্চিত করে।

2. ভারী-শুল্ক এবং দক্ষ টর্ক ট্রান্সমিশন: নামমাত্র ঘূর্ণন সঁচারক বল পরিসীমা প্রশস্ত (কয়েক লক্ষ N·m পর্যন্ত), একটি ছোট বাঁক ব্যাস, ছোট আয়তন এবং একই ঘূর্ণন সঁচারক বল অধীনে হালকা ওজন, যা আংশিকভাবে দাঁত-টাইপ কাপলিং প্রতিস্থাপন করতে পারে।

3. ত্রিমাত্রিক ক্ষতিপূরণ ক্ষমতা: ইলাস্টিক পিন এবং দাঁতের খাঁজ অক্ষীয় (প্রায় 1.5 ~ 2.5 মিমি), রেডিয়াল (প্রায় 0.3 ~ 0.6 মিমি), এবং কৌণিক (প্রায় 0.5 °) বিচ্যুতির জন্য ক্ষতিপূরণ দিতে পারে, ইনস্টলেশন ত্রুটি এবং কাজের অবস্থার বিকৃতির সাথে খাপ খাইয়ে নেয়।

4. রক্ষণাবেক্ষণ-মুক্ত এবং কম শব্দ: নাইলন পিনটি স্ব-তৈলাক্ত, অতিরিক্ত তৈলাক্তকরণের প্রয়োজন নেই, এবং এটি পরিষ্কার এবং পরিবেশ বান্ধব; গঠনটি সহজ, এবং কম রক্ষণাবেক্ষণের খরচ সহ গার্ড প্লেটটি সরিয়ে পিনটি প্রতিস্থাপন করা যেতে পারে।

5. সহজ গঠন এবং সহজ উত্পাদন: কিছু অংশ, উচ্চ-নির্ভুলতা গিয়ার প্রক্রিয়াকরণের প্রয়োজন নেই, সংক্ষিপ্ত উত্পাদন চক্র, এবং কম খরচ।

6. কাজের শর্ত এবং সীমাবদ্ধতা: কাজের তাপমাত্রা পরিসীমা -20℃ থেকে 70℃, মাঝারি থেকে ভারী লোড এবং ঘন ঘন স্টার্ট-স্টপ সহ সাধারণ যন্ত্রপাতির জন্য উপযুক্ত；কম্পন এবং শব্দ হ্রাস গড়, কম্পন/শব্দ নিয়ন্ত্রণ, উচ্চ গতি বা চরম তাপমাত্রার জন্য কঠোর প্রয়োজনীয়তার জন্য উপযুক্ত নয়।

7. ওভারলোড সুরক্ষা: যখন ওভারলোড হয়, তখন ইলাস্টিক পিনটি বিকৃত বা ভেঙে যেতে পারে প্রধান ট্রান্সমিশন উপাদানগুলি (যেমন মোটর, রিডুসার) রক্ষা করতে।
সারাংশ

শঙ্কুযুক্ত খাদ গর্তের সাথে, উচ্চ-নির্ভুল প্রান্তিককরণ এবং সুবিধাজনক সমাবেশ/বিচ্ছিন্নকরণ অর্জন করা হয়। এটিতে ভারী-লোড ট্রান্সমিশন এবং টর্শনের পাশাপাশি তিন-উপাদানের ক্ষতিপূরণও রয়েছে। এটি তৈলাক্তকরণ-মুক্ত এবং রক্ষণাবেক্ষণ করা সহজ, এটি মাঝারি এবং ভারী-শুল্ক শঙ্কুযুক্ত শ্যাফ্ট এক্সটেনশন সিস্টেমের জন্য একটি খরচ-কার্যকর পছন্দ করে তোলে৷

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: LCA টাইপ টায়ার কাপলিং (Q/YC 34009X-2018)
পরবর্তী: ব্রেক হুইল সহ ZCL টাইপ ইলাস্টিক পিন কাপলিং (Q/YZ 33008X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

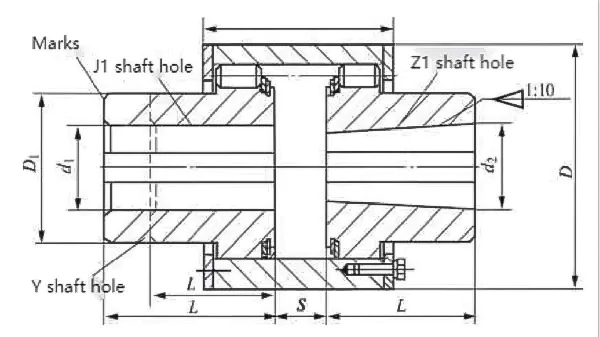

বেসিক প্যারামিটার এবং ZCD টাইপ ইলাস্টিক পিন গিয়ার কাপলিং এর সাথে শঙ্কুযুক্ত খাদ গর্ত

টাইপ	নামমাত্র টর্ক N·m	অনুমোদনযোগ্য গতি [n]/r.min⁻¹	খাদ গর্ত ব্যাস d₁, d₂	খাদ গর্ত দৈর্ঘ্য		D	ডি₁	B	S	এর মুহূর্ত জড়তা I/kg·m²	ভর মি/কেজি
টাইপ	নামমাত্র টর্ক N·m	অনুমোদনযোগ্য গতি [n]/r.min⁻¹	খাদ গর্ত ব্যাস d₁, d₂	Y	J₁, Z₁	D	ডি₁	B	S	এর মুহূর্ত জড়তা I/kg·m²	ভর মি/কেজি
ZCD1	112	5000	৬,১৮,১৯	42	30	78	40	65	14.5	0.002	2.08
			20,22,24	52	38			70	16.5		2.25
			25,28	62	44			75	20.5		2.3
ZCD2	250		25,28	62	44	90	50	88	20.5	0.004	3.74
ZCD2	250		30,32	82	60	90	50	92	24.5	0.004	3.98
ZCD3	630	4500	30,32,35,38	82	60	118	65	115	25	0.015	9.43
ZCD3	630	4500	40,42	112	84	118	65	125	31	0.016	10.3
ZCD4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	145	32	0.052	22.46
ZCD4	1800	4200	60	142	107	158	90	152	39	0.061	22.36
ZCD5	4500	4000	50,55,56	112	84	192	120	145	32	0.131	29.24
			60,63,65,70,71,75	142	107			152	39	0.141	21.71
			80	172	132			158	44	0.143	30.45
ZCD6	8000	3300	60,63,65,70,71,75	142	107	230	130	175	40	0.309	48.16
ZCD6	8000	3300	80,85,90,95	172	132	230	130	178	45	0.312	47.25
ZCD7	11200	2900	70,71,75	142	107	260	160	178	40	0.535	64.13
			80,85,90,95	172	132			182	45	0.546	68.38
			100,110	212	167			188	50	0.57	69.42
ZCD8	18000	2500	80,85,90,95	172	132	300	190	202	46	1.091	102.7
			100,110,120,125	212	167			208	51	1.157	108.8
			130	252	202			212	56	1.105	101.7
ZCD9	25000	2300	90,95	172	132	335	220	232	47	1.957	142.4
			100,110,120,125	212	167			238	52	2.097	157.5
			130,140,150	252	202			242	57	2.157	156
ZCD10	31500	2100	100,110,120,125	212	167	355	245	240	53	2.728	184.2
			130,140,150	252	202			245	58	2.84	188.5
			160,170	302	242			255	68	2.926	184.1
ZCD11	40000	2000	110,120,125	212	167	380	260	260	53	3.659	212.3
			130,140,150	252	202			265	58	3.87	225
			160,170,180	302	242			275	68	4.021	224.8
ZCD12	63000	1700	130,140,150	252	202	445	290	282	58	7.548	352.7
			160,170,180	302	242			252	68	7.94	335.2
			190,200	352	282			302	78	8.051	327.9
ZCD13	100000	1500	150	252	202	515	345	313	58	14.925	468.4
			160,170,180	302	242			323	68	15.892	513.1
			190,200,220	352	282			332	78	16.514	524.5
