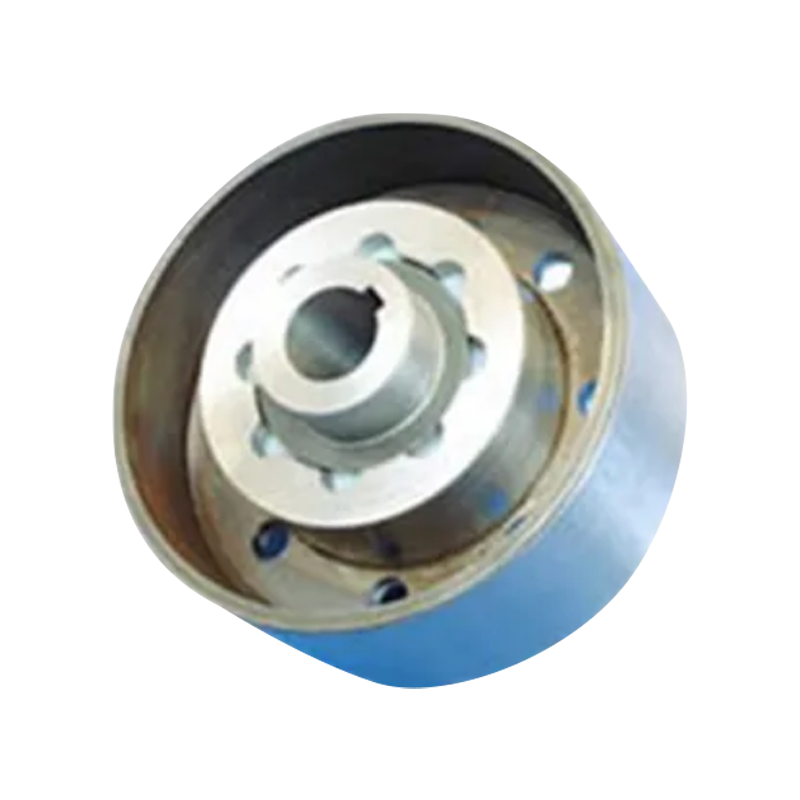

ব্রেক হুইল সহ ZCL টাইপ ইলাস্টিক পিন কাপলিং (Q/YZ 33008X-2018)

Name: ব্রেক হুইল সহ ZCL টাইপ ইলাস্টিক পিন কাপলিং (Q/YZ 33008X-2018)
Rating: 5 (99 reviews)

ব্রেক চাকার সাথে জেডসিএল টাইপ ইলাস্টিক কলাম পিন কাপলিং (Q/YZ 33008X-2018) GB/T 5015 মান অনুযায়ী কঠোরভাবে ডিজাইন করা একটি দক্ষ পাওয়ার ট্রান্সমিশন উপাদান। এটি চতুরতার সাথে ইলাস্টিক পাওয়ার ট্রান্সমিশন এবং নির্ভুল ব্রেকিং ফাংশনগুলিকে সংহত করে এবং বিশেষভাবে ক্রেন এবং কনভেয়রগুলির মতো কাজের অবস্থার জন্য তৈরি করা হয়েছে যার জন্য ঘন ঘন স্টার্ট স্টপ এবং নির্ভরযোগ্য ব্রেকিং প্রয়োজন। পণ্যটির মূল সুবিধা হল স্ব-তৈলাক্ত বৈশিষ্ট্য সহ উচ্চ-মানের নাইলন ইলাস্টিক কলাম পিনের ব্যবহারে, যা শুধুমাত্র তৈলাক্তকরণ মুক্ত অপারেশন এবং কম রক্ষণাবেক্ষণ খরচই অর্জন করে না, বরং কলাম পিনের শিয়ার বিকৃতির মাধ্যমে চমৎকার বাফারিং সুরক্ষাও প্রদান করে, যা 200% পর্যন্ত প্রতিরোধ করতে পারে তাৎক্ষণিকভাবে ক্ষমতা ওভারলোড শুরু করার সময় এবং কার্যকরী স্টপ সিস্টেমের প্রভাব কমাতে। মুহূর্ত এর কাঠামোগত নকশা অত্যন্ত সুবিধাজনক। যখন জীর্ণ অংশগুলি প্রতিস্থাপন করা প্রয়োজন, তখন প্রযুক্তিবিদদের শুধুমাত্র অর্ধেক কাপলিং না সরিয়ে দ্রুত কলামের পিনটি প্রতিস্থাপন করতে বাফেলটি ভেঙে ফেলতে হবে, যা রক্ষণাবেক্ষণের জন্য ডাউনটাইমকে ব্যাপকভাবে হ্রাস করে। এই সিরিজের কাপলিংগুলির শক্তিশালী বহু-দিকনির্দেশক স্থানচ্যুতি ক্ষতিপূরণ ক্ষমতা রয়েছে, যার নামমাত্র টর্ক কভারেজ 250 N · m থেকে 31500 N · m এবং সর্বাধিক অনুমোদিত গতি 6000 r/min। ট্রান্সমিশন স্থিতিশীলতা নিশ্চিত করার সময়, এটি বিভিন্ন শিল্প শ্যাফ্ট লেআউটগুলির জন্য একটি আদর্শ পছন্দ প্রদান করে যা অর্থনীতি এবং উচ্চ নির্ভরযোগ্যতার ভারসাম্য বজায় রাখে৷

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: ZCD টাইপ কনিক্যাল শ্যাফ্ট হোল ইলাস্টিক পিন গিয়ার কাপলিং (Q/YZ33007X-2018)
পরবর্তী: ZC টাইপ ইলাস্টিক পিন গিয়ার কাপলিং (Q/YZ33006X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

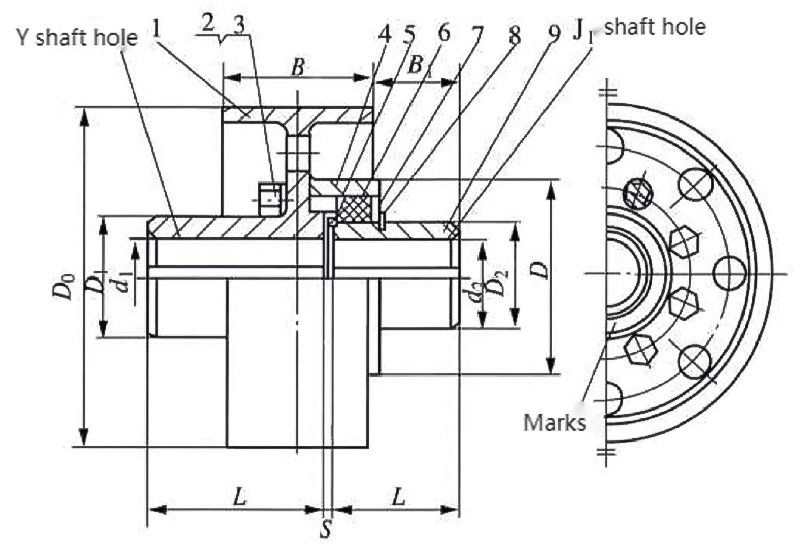

1-brake wheel 2-bolt 3-gasket 4—sleeve 5—inner baffle 6-pin 7-outer retainer 8-retainer 9—half coupling

ব্রেক হুইল সহ জেডসিএল টাইপ ইলাস্টিক পিন কাপলিং এর বেসিক প্যারামিটার এবং প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক N•m	অনুমোদনযোগ্য গতি [n]/r·min⁻¹	খাদ গর্ত ব্যাস d₁, d₂	খাদ গর্ত দৈর্ঘ্য		ডি₀	ডি₁	D	D₂	B	B₁	S	মুহূর্ত জড়তা I/kg•m²	ভর মি/কেজি
				Y	জে₁
ZCL1	250	4500	16,18,19	42		160	50	98	56	70	9	2	0.018	5.82
			20,22,24	52	38						19			6.05
			25,28	62	44						29			6.17
			30,32,35,38	82	60						49			6.64
ZCL2	630	3800	25,28,	62		200	65	124	70	85	30		0.053	11.15
			30,32,35,38	82	60						50			11.77
			40,42,45,48	112	84						80			12.04
ZCL3	1800	3000	40,42,45,48,50,55,56	112	84	250	90	166	105	105	48.5	3	0.181	28.09
			60,63,65,70	142	107						78.5		0.183	27.54
ZCL4	4500	2450	50,55,56	112	132	315	120	214	130	132	40		0.534	48.75
			60,63,65,70,71,75	142	107						70		0.543	51.69
			80,85,90	172	132						100		0.547	50.21
ZCL5	8000	1900	60,63,65,70,71,75	142	107	400	130	240	145	170	44		1.404	76.51
			80,85,90,95	172	132						74		1.413	76.25
ZCL6	11200	1500	70,71,75	142	107	500	160	280	170	210	40	4	3.812	124.65
			80,85,90,95	172	132						70		3.841	129.73
			100,110,120	212	167						110		3.865	130.61
ZCL7	18000	1200	80,85,90,95	172	132	630	190	330	200	265	42		10.674	216.43
			100,110,120,125	212	167						82		10.742	222.63
			130	252	202						112		10.753	215.03
ZCL8	25000	1050	90,95	172	132	710	220	380	220	300	35		18.96	299.01
			100,110,120,125	212	167						45		19.089	307.92
			130,140,150	252	202						85		19.156	305.42
ZCL9	31500	950	100,110,120,125	212	167	800	245	400	245	340	40	5	33.258	403.84
			130,140,150	252	202						80		33.385	405.68
			160,170,180	302	242						130		33.446	398.57

দ্রষ্টব্য:

1. জড়তা এবং ভরের মুহূর্ত গণনা করা হয় J/Y শ্যাফ্ট হোলের সংমিশ্রণের ধরন এবং ন্যূনতম খাদ গর্তের ব্যাস অনুসারে।
2. স্বল্পমেয়াদী ওভারলোড নামমাত্র টর্ক Tn মানের 2 গুণের বেশি হবে না।
