ZC টাইপ ইলাস্টিক পিন গিয়ার কাপলিং (Q/YZ33006X-2018)

Name: ZC টাইপ ইলাস্টিক পিন গিয়ার কাপলিং (Q/YZ33006X-2018)
Rating: 5 (99 reviews)

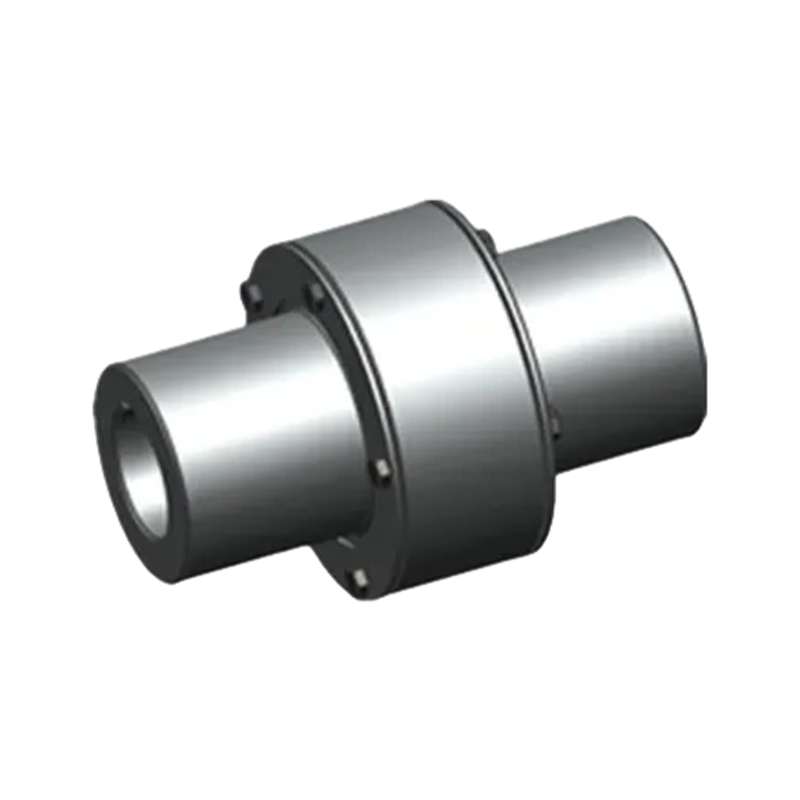

ZC টাইপ ইলাস্টিক পিন গিয়ার কাপলিং

ZC টাইপ ইলাস্টিক পিন গিয়ার কাপলিং (ZC টাইপ ইলাস্টিক কলাম পিন গিয়ার কাপলিং, কঠোরভাবে Q/YZ33006X-2018 স্ট্যান্ডার্ড অনুসরণ করে) একটি নির্ভুল নমনীয় ট্রান্সমিশন উপাদান যা বিশেষভাবে ভারী-শুল্ক শিল্প পরিবেশের জন্য ডিজাইন করা হয়েছে। এর অনন্য কাঠামোটি অবিকলভাবে কাপলিং এর বাইরের প্রান্তের অর্ধেক উপাদান খাঁজ এবং বাইরের আবরণের অর্ধেক উপাদান খাঁজকে একত্রিত করে একটি পিন হোল তৈরি করে এবং মসৃণ এবং দক্ষ টর্ক ট্রান্সমিশন অর্জনের জন্য উচ্চ-পারফরম্যান্স পিন শ্যাফ্টগুলিকে এম্বেড করে, -20 ℃ থেকে -20 ℃ তাপমাত্রার পরিসরে চমৎকার কার্যক্ষমতা নিশ্চিত করে।

প্রচলিত বরই আকৃতির ইলাস্টিক কাপলিংয়ের সাথে তুলনা করে, এই পণ্যটির উচ্চতর টর্সনাল অনমনীয়তা এবং লোড-ভারিং ক্ষমতা রয়েছে। এর নামমাত্র টর্ক পরিসীমা 112 N·m থেকে আশ্চর্যজনক 2800000 N·m পর্যন্ত বিস্তৃত, যা কার্যকরভাবে যান্ত্রিক ক্রিয়াকলাপের সময় গুরুতর প্রভাবগুলিকে শোষণ করে এবং শ্যাফ্ট সিস্টেমের মধ্যে বিভ্রান্তির জন্য ক্ষতিপূরণ দেয়।

প্লাম শেপড ইলাস্টিক কাপলিং ম্যানুফ্যাকচারার হিসেবে, আমরা ZC সিরিজকে ধাতুবিদ্যা, খনন, উত্তোলন এবং পোর্ট যন্ত্রপাতির মতো কঠোর অ্যাপ্লিকেশনগুলিতে দীর্ঘ পরিষেবা জীবন এবং আরও স্থিতিশীল কর্মক্ষমতা প্রদর্শন করতে সক্ষম করার জন্য নন-মেটালিক ইলাস্টিক কম্পোনেন্ট ডিজাইনকে অপ্টিমাইজ করেছি।

শিল্প ব্যবহারকারীরা যারা উচ্চ-মানের প্লাম শেপড ইলাস্টিক কাপলিং ফ্যাক্টরি পণ্যগুলি খুঁজছেন তারা দেখতে পাবেন যে এই কাপলিং, যা ZC1 থেকে ZC23 পর্যন্ত একাধিক স্পেসিফিকেশন কভার করে, এটির কমপ্যাক্ট হাউজিং ডিজাইন এবং সহজ রক্ষণাবেক্ষণ বৈশিষ্ট্যগুলির কারণে সরঞ্জামের ডাউনটাইম উল্লেখযোগ্যভাবে হ্রাস করতে এবং সিস্টেমের নিরাপত্তা উন্নত করতে পারে।

অভিজ্ঞ বরই আকৃতির ইলাস্টিক কাপলিং সরবরাহকারী নির্বাচন করে, উচ্চ-পারফরম্যান্স ট্রান্সমিশন সলিউশন যা সম্পূর্ণরূপে শিল্পের মান মেনে চলে, পেপারমেকিং, ওয়াটার ট্রিটমেন্ট এবং বিভিন্ন হেভি-ডিউটি স্বয়ংক্রিয় উৎপাদন লাইনের জন্য নির্ভরযোগ্য পাওয়ার সাপোর্ট প্রদান করে।

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: ব্রেক হুইল সহ ZCL টাইপ ইলাস্টিক পিন কাপলিং (Q/YZ 33008X-2018)
পরবর্তী: ব্রেক হুইল ইলাস্টিক স্লিভের সাথে TCL টাইপ পিন কাপলিং (Q/YZ32004X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

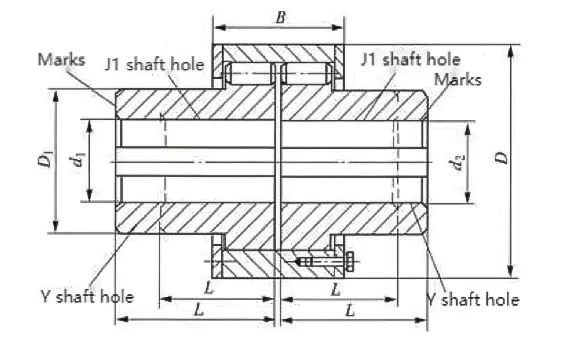

বেসিক প্যারামিটার এবং ZC টাইপ ইলাস্টিক পিন গিয়ার কাপলিং এর প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক /N·m	অনুমোদিত গতি [n]/r·min⁻¹	খাদ গর্ত ব্যাস d₁, d₂	খাদ গর্ত দৈর্ঘ্য		D	ডি₁	B	S	জড়তার মুহূর্ত /kg·m²	ভর m/kg
				Y	জে₁
ZC1	112	5000	12,14	32	27	76	40	42	2.5	0.001	1.53
			16,18,19	42	30						1.6
			20,22,24	52	38						1.67
ZC2	250		16,18,19	42	30	90	50	50	2.5	0.002	2.7
			20,22,24	52	38						2.76
			25,28	62	44					0.003	2.79
			30,32	82	60						3
ZC3	630	4500	25,28	62	44	118	65	70	3	0.011	6.49
			30,32,35,38	82	60						7.05
			40,42	112	84					0.012	7.31
ZC4	1800	4200	40,42,45,48,50,55,56			158	90	90	4	0.044	16.2
			60	142	107					0.45	15.25
ZC5	4500	4000	50,55,56	112	84	192	120		4	0.1	24.82
			60,63,65,70,71,75	142	107					0.107	27.02
			80	172	132					0.108	25.44
ZC6	8000	3300	60,63,70,71,75	142	107	230	130	112	5	0.238	40.89
			80,85,90,95	172	132					0.242	40.15
ZC7	11200	2900	70,71,75	142	107	260	160		5	0.406	54.93
			80,85,90,95	172	132					0.428	59.14
			100,110	212	167					0.443	59.6
ZC8	18000	2500	80,85,90,95	172	132	300	190	128	6	0.86	89.35
			100,110,120,125	212	167					0.911	94.67
			130	252	202					0.908	87.43
ZC9	25000	2300	90,95	172	132	335	220	150	7	1.559	113.9
			100,110,120,125	212	167					1.678	138.1
			130,140,150	252	202					1.733	136.6
ZC10	31500	2100	100,110,120,125	212	167	355	245	152	8	2.236	165.5
			130,140,150	252	202					2.362	169.3
			160,170	302	242					2.422	164
ZC11	40000	2000	110,120,125	212	167	380	260	172	8	3.054	190.9
			130,140,150	252	202					3.249	203.1
			160,170,180	302	242					3.369	202.1
ZC12	63000	1700	130,140,150	252	202	445	290	182	8	6.146	288.5
			160,170,180	302	242					6.432	296.6
			190,200	352	282					6.524	288
ZC13	100000	1500	150	252	202	515	345	218	8	12.76	413.6
			160,170,180	302	242					13.62	469.2
			190,200,220	352	282					14.19	480
			240	410	330					13.98	436.1
ZC14	125000	1400	170,180	302	242	560	390	218	8	19.9	581.5
			190,200,220	352	282					21.17	621.7
			240,250,260	410	330					21.67	599.4
ZC15	160000	1300	190,200,220	352	282	590	420	240	10	28.08	736.9
			240,250,260	410	330					29.18	730.5
			280,300	470	380					29.52	702.1
ZC16	250000	1000	220	352	282	695	490	265	10	56.21	1045
			240,250,260	410	330					60.05	1129
			280,300,320	470	380					60.56	1144
			340	550	450					62.47	1064
ZC17	315000	950	240,250,260	410	330	770	550	285	10	105.5	1500
			280,300,320	470	380					102.3	1557
			340,360,380	550	450					106	1535
ZC18	450000	850	250,260	410	330	860	605	300	13	152.3	1902
			280,300,320	470	380					161.5	2025
			340,360,380	550	450					169.9	2062
			400,420	650	540					175.4	2029
ZC19	630000	750	280,300,320	470	380	970	695	322	14	283.7	2818
			340,360,380	550	450					303.4	2963
			400,420,440,450	650	540					323.2	3068
ZC20	1120000	650	320	470	380	1160	800	355	15	581.2	4010
			340,360,380	550	450					624.5	4426
			400,420,440,450,460,000,000	650	540					669.4	4715
ZC21	1800000	530	380	550	450	1440	1020	360	18	1565	7293
			400,420,440,450,460,000,000	650	540					1715	8228
			530,560,600,630	800	680					1880	8699
ZC22	2240000	500	420,440,450,460,480,000	650	540	1520	1100	405	19	2338	9736
			530,560,600,630	800	680					2596	10631
			670,710,750	900	780					2522	9473
ZC23	2800000	460	480,500	650	540	1640	1240	440	20	3490	11946
			530,560,600,630	800	680					3972	13822
			670,710,750	900	780					3949	1226
			800,850	1000	880					3982	12095

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China ZC টাইপ ইলাস্টিক পিন গিয়ার কাপলিং (Q/YZ33006X-2018) Manufacturers and ZC টাইপ ইলাস্টিক পিন গিয়ার কাপলিং (Q/YZ33006X-2018) Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
আমাদের প্রধান পণ্যগুলি হল দাঁতযুক্ত কাপলিং, ইলাস্টিক হাতা কলাম পিন কাপলিং, ইলাস্টিক কলাম পিন কাপলিং, ইলাস্টিক পিনের সাথে গিয়ার কাপলিং, একটি সার্বজনীন কাপলিং, টায়ার কাপলিং, চোয়াল কাপলিং, স্টার কাপলিং, ডায়াফ্রাম কাপলিং, ড্রাম কাপলিং এবং গ্রিড কাপলিং, ক্লিপিং, ক্লিপিং, ওল্ড কাপলিং। GL টাইপ রোলার চেইন কাপলিং এবং একটি নিরাপত্তা কাপলিং, এবং তাই। আমাদের কোম্পানী বিভিন্ন অ-মানক কাপলিং ডিজাইন এবং উত্পাদন করে।
নতুন কর্মশালা প্রায় 16463.52m² এলাকা জুড়ে। ভারী কর্মশালা 5,500 M2, যথার্থ কর্মশালা 4,600m², অফিস বিল্ডিং এবং জিমনেসিয়াম 2000 M2, ডাইনিং হল 500m², গুদাম 1000m², রাস্তা, সবুজায়ন, পার্কিং এলাকা 3563 M2।
