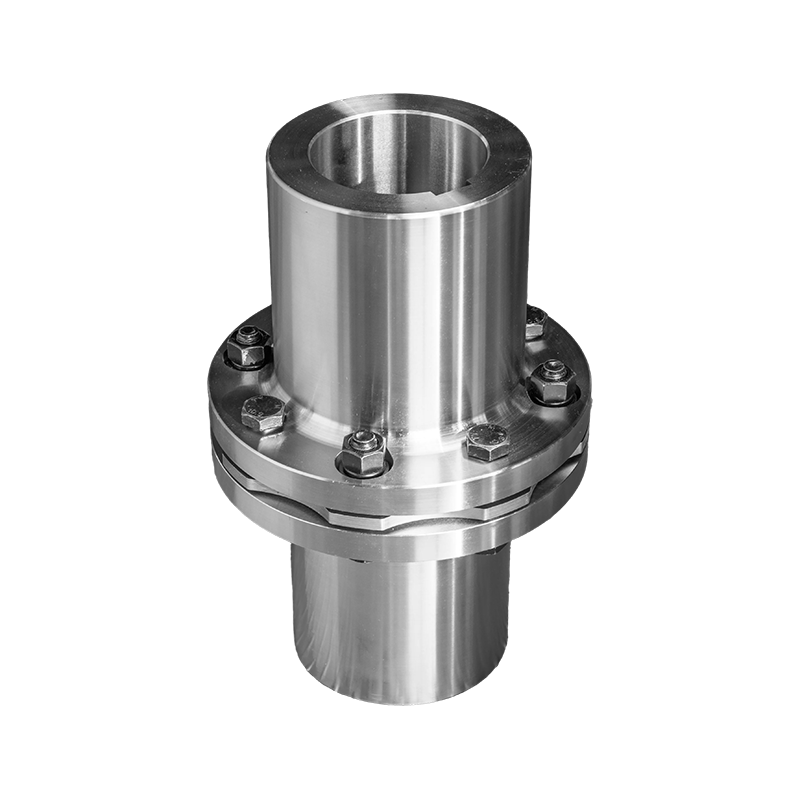

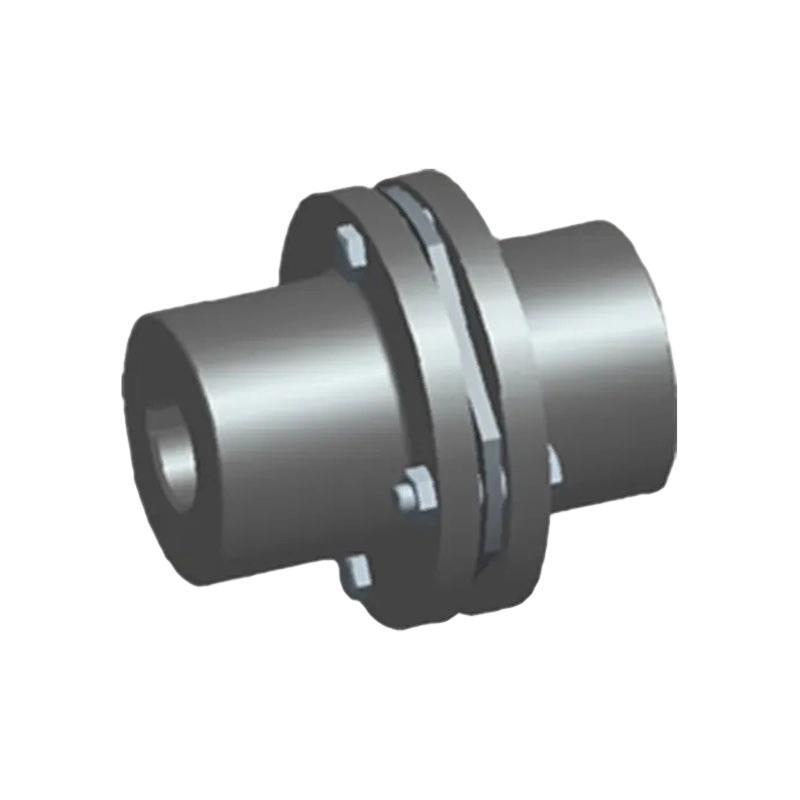

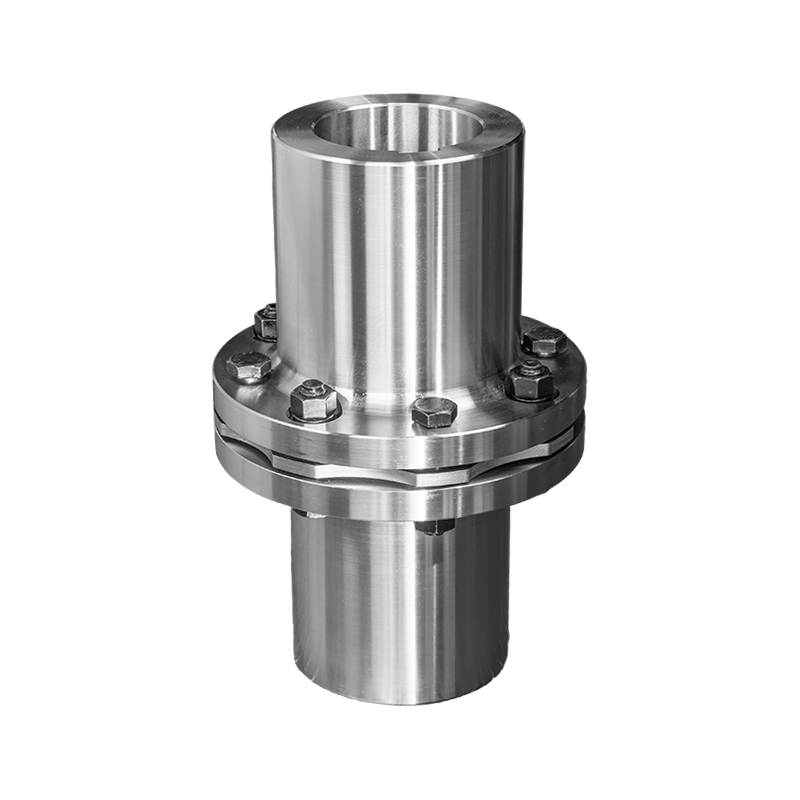

DMB টাইপ কী সংযোগ একক টাইপ ইলাস্টিক ডায়াফ্রাম কাপলিং (Q/YP 22004X-2018)

Name: DMB টাইপ কী সংযোগ একক টাইপ ইলাস্টিক ডায়াফ্রাম কাপলিং (Q/YP 22004X-2018)
Rating: 5 (99 reviews)

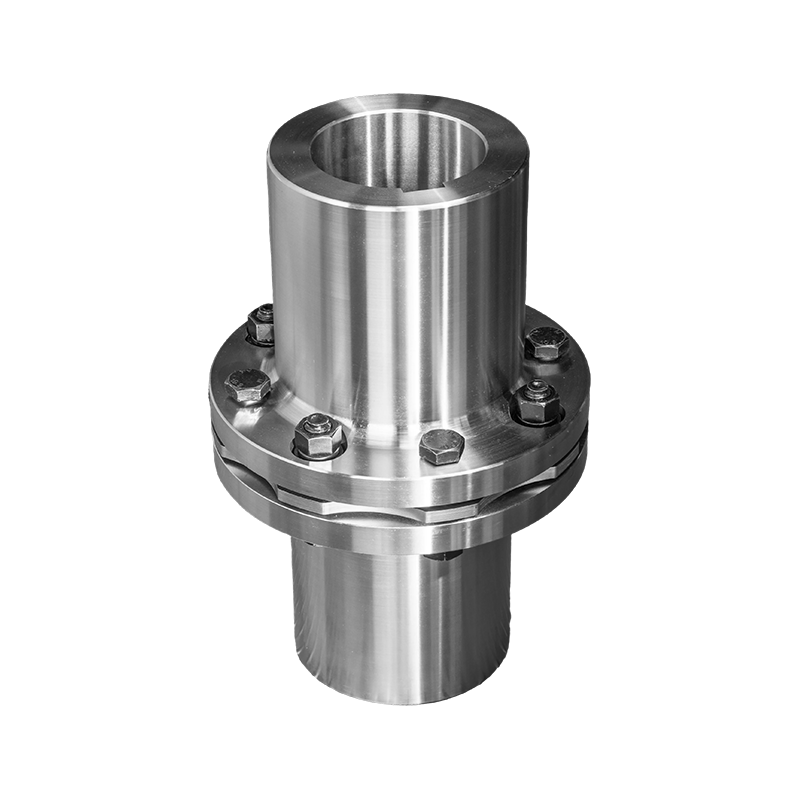

DMB টাইপ কী সংযোগ একক টাইপ ইলাস্টিক ডায়াফ্রাম কাপলিং (Q/YP 22004X-2018) একটি উন্নত ট্রান্সমিশন ডিভাইস যা উচ্চ নির্ভুলতা এবং বলিষ্ঠতাকে একীভূত করে। এটি একটি সুনির্দিষ্ট কী সংযোগ কাঠামোর মাধ্যমে একটি একক ধাতু ডায়াফ্রাম গ্রুপের সাথে দুটি চাকার হাবকে স্থিরভাবে জোড়া দেয়, দক্ষ টর্ক ট্রান্সমিশন অর্জনের জন্য ডিজাইন করা হয়েছে যখন অক্ষীয়, রেডিয়াল এবং কৌণিক দিকনির্দেশে ব্যাপক বিভ্রান্তিকর বিচ্যুতির জন্য সঠিকভাবে ক্ষতিপূরণ দেয়। স্নেক স্প্রিং কাপলিং এর সাথে তুলনা করে, যা ভারী লোড বাফারিং এর উপর দৃষ্টি নিবদ্ধ করে, এই পণ্যটি সমস্ত ধাতব স্টেইনলেস স্টিল বা অ্যালয় স্টিল উপাদানের কারণে তৈলাক্তকরণ ছাড়াই একটি পরিবেশে অত্যন্ত দীর্ঘ পরিষেবা জীবন অর্জন করে। এটি চমৎকার টর্সনাল অনমনীয়তা এবং জারা প্রতিরোধেরও প্রদর্শন করে। এর সর্বোচ্চ নামমাত্র টর্ক 8100 kN · m পর্যন্ত বহন করা যেতে পারে, যা মহাকাশ, শক্তি শক্তি থেকে পেট্রোকেমিক্যাল পর্যন্ত কর্মক্ষম নির্ভুলতার জন্য কঠোর প্রয়োজনীয়তার সাথে জটিল কাজের অবস্থার সাথে পুরোপুরি খাপ খাইয়ে নিতে পারে।

এর কমপ্যাক্ট এবং লাইটওয়েট স্ট্রাকচারাল ডিজাইন উল্লেখযোগ্যভাবে ঘূর্ণন জড়তা হ্রাস করে এবং ডায়াফ্রামের স্থিতিস্থাপক বৈশিষ্ট্যগুলিকে কাজে লাগিয়ে অপারেশনের সময় প্রভাব এবং কম্পনগুলি কার্যকরভাবে শোষণ করে। সিস্টেমের মসৃণ এবং শান্ত অপারেশন নিশ্চিত করার সময়, এটি প্রধান শক্তি সরঞ্জামগুলির পরিধান এবং রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে৷

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: এসএম টাইপ বন্ড ডাবল টাইপ ইলাস্টিক ডায়াফ্রাম কাপলিংকে সংযুক্ত করে
পরবর্তী: DMA একক ধরনের ইলাস্টিক ডায়াফ্রাম কাপলিং

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

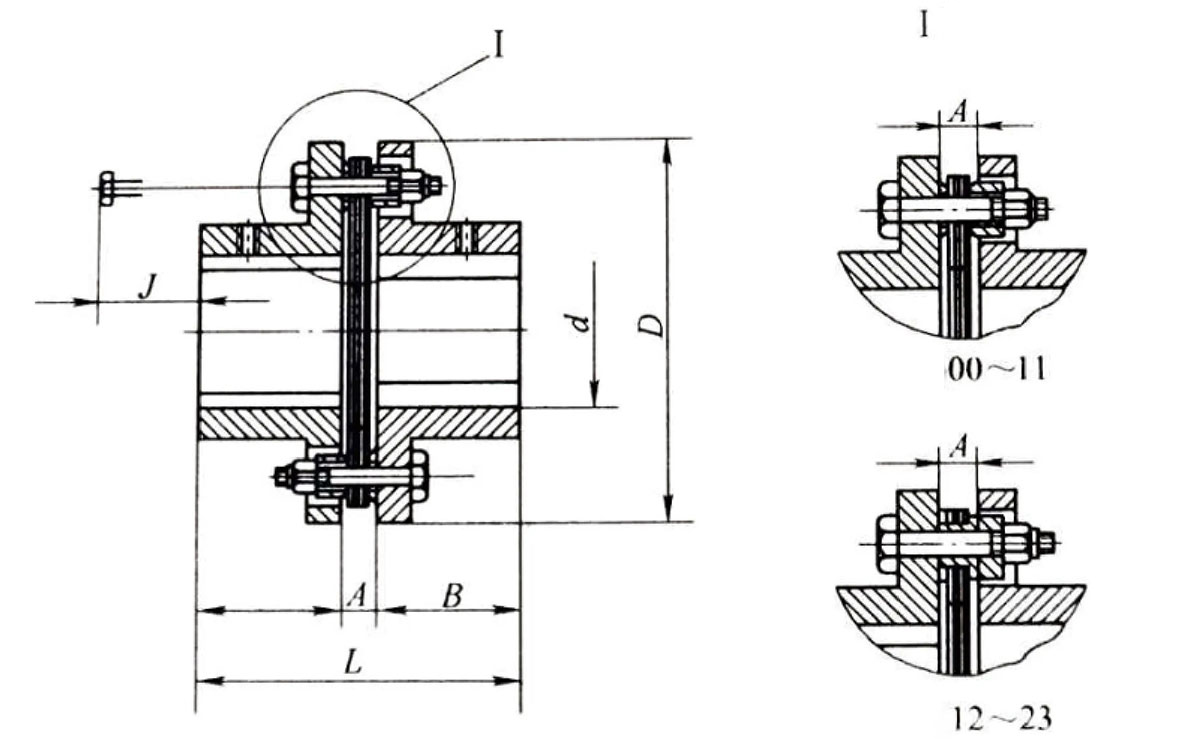

ডিএমবি কী সংযোগের সাথে একক ধরণের ইলাস্টিক ডায়াফ্রাম কাপলিং এর প্রাথমিক পরামিতি এবং প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক/N·m	অনুমোদিত গতি [n]/r.min⁻¹	d _{সর্বোচ্চ} /মিমি	ডি/মিমি	A/mm	বি/মিমি	এল/মিমি	জে/মিমি	অনুমোদিত ক্ষতিপূরণ		ভর/কেজি
টাইপ	নামমাত্র টর্ক/N·m	অনুমোদিত গতি [n]/r.min⁻¹	d _{সর্বোচ্চ} /মিমি	ডি/মিমি	A/mm	বি/মিমি	এল/মিমি	জে/মিমি	কোণ/(°)	অ্যাক্সেল/মিমি	ভর/কেজি
00	9.8	20000	20	57	4.9	20	44.9	10	±0.8	1°	0.14
01	33	20000	22	68	6.1	26	58.1	13	±0.8	1°	0.6
02	90	20000	32	81	6.6	26	58.6	16	±1.0	1°	1.1
03	173	18000	35	93	8.4	29	66.4	22	±1.2	1°	1.7
04	245	15000	42	104	11.2	34	79.2	20	±1.4	1°	2.5
05	420	13000	50	126	11.7	42	95.7	25	±1.6	45'	4.3
06	772	12000	60	143	11.7	48	107.7	28	±1.8	45'	6.9
07	1270	10000	75	168	16.8	58	132.8	23	±2.0	45'	11.3
08	2080	10000	82	194	17	64	145	30	±2.2	45'	16.7
09	3328	9000	95	214	21.6	77	175.6	22	±2.4	45'	22.7
10	4900	8000	108	246	23.9	89	201.9	23	±2.6	45'	35.4
11	6368	8000	118	276	27.2	102	231.2	40	±2.8	45'	52
12	8900	6300	110	276	17.5	128	273.5	-	±1.8	45'	57.2
13	15280	5000	135	308	19	160	339	-	±2.0	30'	77.3
14	25140	4700	155	346	21.5	182	385.5	-	±2.0	30'	123
15	37130	4300	165	375	24	198	420	-	±2.0	30'	156
16	47120	3900	180	410	29.5	214	457.5	-	±2.2	30'	191
17	57000	3500	190	445	29.5	225	479.5	-	±2.2	30'	245
18	63186	3500	205	470	31	248	527	-	±2.4	30'	329
19	82590	3200	230	512	32	278	588	-	±2.4	30'	394
20	102100	2800	255	556	32.5	305	642.5	-	±2.5	30'	530
21	126070	2450	265	588	34	318	670	-	±2.7	30'	619
22	146350	2150	275	630	34.5	332	698.5	-	±2.8	30'	683
23	173830	2000	290	655	35.5	348	731.5	-	±3.0	30'	791
24	200000	1400	305	680	44	350	744	-	±3.5	30'	980
25	250000	1250	340	745	44	350	744	-	±4.0	30'	1100
26	315000	1200	365	785	50	350	750	-	±4.2	30'	1300
27	400000	1150	380	830	50	380	810	-	±4.5	30'	1500
28	500000	1100	400	875	50	400	850	-	±4.8	20'	1700
29	630000	1000	425	935	60	400	860	-	±5.0	20'	2100
30	800000	930	440	1030	60	440	940	-	±5.2	20'	2600
31	1000000	880	460	1080	66	460	986	-	±5.5	20'	2900
32	1250000	820	500	1160	70	520	1110	-	±5.8	20'	3500
33	1600000	740	560	1290	82	570	1222	-	±6.2	20'	5100
34	2000000	680	600	1410	92	570	1232	-	±6.5	20'	5900
35	2500000	620	650	1530	105	610	1325	-	±6.8	20'	6800
36	3020000	570	710	1670	115	730	1575	-	±7.2	20'	7900
37	4050000	520	780	1830	125	800	1725	-	±7.5	20'	10700
38	5300000	480	860	2000	130	800	1730	-	±7.8	20'	14000
39	6600000	430	945	2200	140	960	2060	-	±8.0	20'	17100
40	8100000	400	1030	2400	140	960	2060	-	±8.2	20'	21100

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China DMB টাইপ কী সংযোগ একক টাইপ ইলাস্টিক ডায়াফ্রাম কাপলিং (Q/YP 22004X-2018) Manufacturers and DMB টাইপ কী সংযোগ একক টাইপ ইলাস্টিক ডায়াফ্রাম কাপলিং (Q/YP 22004X-2018) Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
আমাদের প্রধান পণ্যগুলি হল দাঁতযুক্ত কাপলিং, ইলাস্টিক হাতা কলাম পিন কাপলিং, ইলাস্টিক কলাম পিন কাপলিং, ইলাস্টিক পিনের সাথে গিয়ার কাপলিং, একটি সার্বজনীন কাপলিং, টায়ার কাপলিং, চোয়াল কাপলিং, স্টার কাপলিং, ডায়াফ্রাম কাপলিং, ড্রাম কাপলিং এবং গ্রিড কাপলিং, ক্লিপিং, ক্লিপিং, ওল্ড কাপলিং। GL টাইপ রোলার চেইন কাপলিং এবং একটি নিরাপত্তা কাপলিং, এবং তাই। আমাদের কোম্পানী বিভিন্ন অ-মানক কাপলিং ডিজাইন এবং উত্পাদন করে।

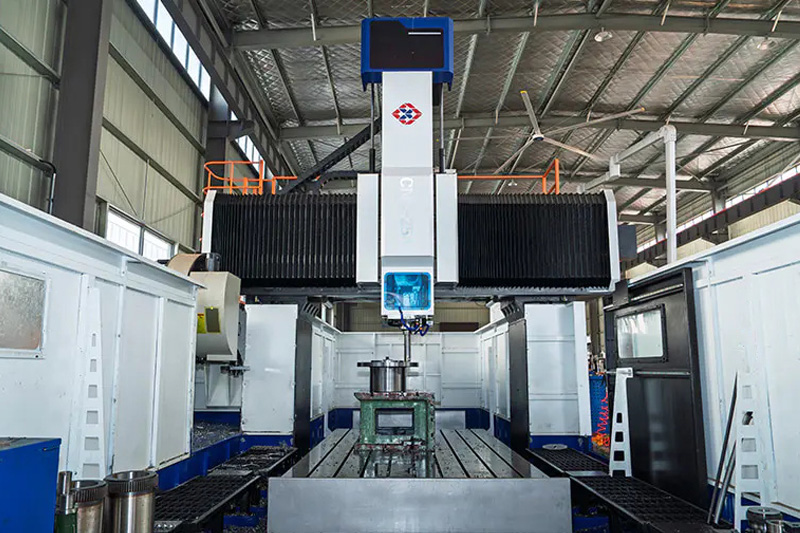

নতুন কর্মশালা প্রায় 16463.52m² এলাকা জুড়ে। ভারী কর্মশালা 5,500 M2, যথার্থ কর্মশালা 4,600m², অফিস বিল্ডিং এবং জিমনেসিয়াম 2000 M2, ডাইনিং হল 500m², গুদাম 1000m², রাস্তা, সবুজায়ন, পার্কিং এলাকা 3563 M2।
