QGCA টাইপ নলাকার শ্যাফ্ট হোল কাপলিং স্ফেরিক্যাল রোলার কাপলিং (Q/YJ 16030X-2018)

Name: QGCA টাইপ নলাকার শ্যাফ্ট হোল কাপলিং স্ফেরিক্যাল রোলার কাপলিং (Q/YJ 16030X-2018)
Rating: 5 (99 reviews)

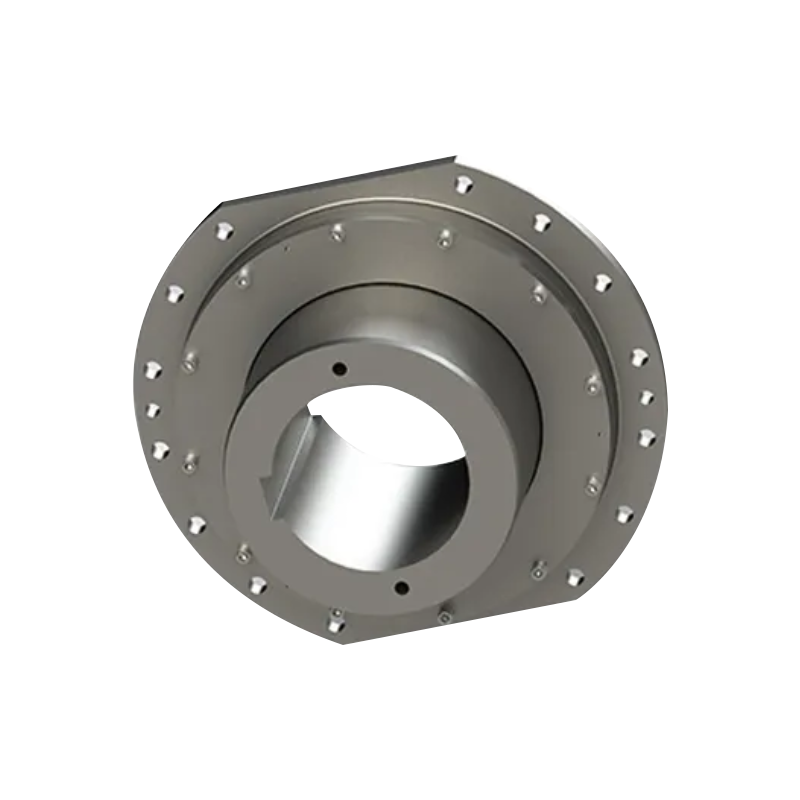

QGCA টাইপ নলাকার বোর গোলাকার রোলার কাপলিং (Q/YJ 16030X-2018 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ) একটি নলাকার শ্যাফ্ট বোর এবং গোলাকার রোলার বৈশিষ্ট্যগুলি, উচ্চ বহুমুখিতা বজায় রেখে মেশিনিং এবং সমাবেশ প্রক্রিয়াগুলিকে ব্যাপকভাবে সরল করে। এই পণ্যটি 4kN·m থেকে 900kN·m পর্যন্ত নামমাত্র টর্ক পরিসীমা এবং 520kN সর্বোচ্চ অনুমোদিত রেডিয়াল বল সহ অত্যন্ত শক্তিশালী লোড-ভারিং ক্ষমতা প্রদর্শন করে। প্রথাগত গিয়ার কাপলিং-এর তুলনায়, এটি প্রায় 30% কর্মক্ষমতা উন্নতির প্রস্তাব দেয়, গুরুতর প্রভাব এবং M3-M8 অপারেটিং রেঞ্জে ঘন ঘন স্টার্ট-স্টপ অবস্থা পরিচালনা করার জন্য যথেষ্ট। রোলার এবং বোরের মধ্যে গোলাকার কন্টাক্ট ডিজাইনের জন্য ধন্যবাদ, এটি শুধুমাত্র 1.5° পর্যন্ত একটি স্বয়ংক্রিয় কৌণিক স্থানচ্যুতি ক্ষতিপূরণ ক্ষমতার অধিকারী নয়, এটি কার্যকরভাবে ইনস্টলেশন ত্রুটি এবং ফ্রেমের বিকৃতির কারণে সৃষ্ট স্ট্রেস শোষণ করে, তবে এটি একটি স্ব-সারিবদ্ধ বিয়ারিংয়ের মতো কাজ করে, উল্লেখযোগ্যভাবে শ্যাফ্ট সিস্টেমের অতিরিক্ত বাঁকানো মুহূর্তগুলিকে হ্রাস করে, শ্যাফ্ট সিস্টেমের অতিরিক্ত নমন থেকে রক্ষা করে। ক্ষতি তদ্ব্যতীত, এই কাপলিংটির একটি কম্প্যাক্ট কাঠামো রয়েছে এবং এটি মসৃণ এবং শান্তভাবে কাজ করে। একটি অন্তর্নির্মিত পরিধান সূচকের সাথে মিলিত, এটি সীমিত স্থানগুলিতে ভারী যন্ত্রপাতিগুলির দক্ষ বিন্যাস এবং সুবিধাজনক অবস্থা পর্যবেক্ষণের জন্য আদর্শ প্রযুক্তিগত সহায়তা প্রদান করে৷

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: LC রোলার চেইন কাপলিং (Q/YL 17031X-2018)
পরবর্তী: QGC টাইপ ইনভল্যুট স্প্লাইন কাপলিং স্ফেরিক্যাল রোলার কাপলিং (Q/YJ16029X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

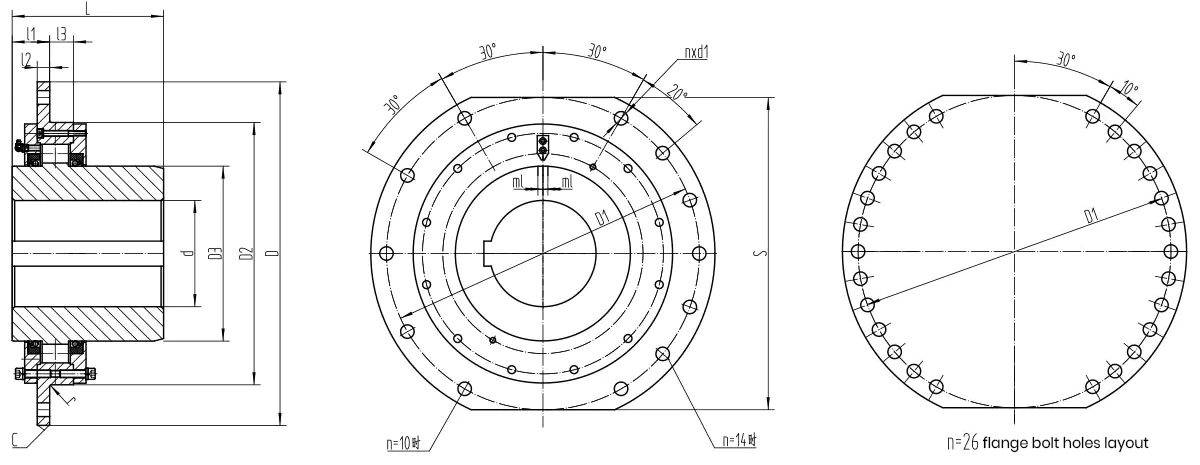

মৌলিক পরামিতি এবং QGCA নলাকার খাদ গর্ত কাপলিং গোলাকার রোলার কাপলিং এর প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক Tn/kN·m	অনুমোদনযোগ্য রেডিয়াল বল/কেএন	d (H7)	L	D	ডি₁	D₂	D₃	n×d₁	S	l₁	l₂	l₃	r	c	পরিধান স্কেল/ml	মুহূর্ত জড়তা /kg·m²	ভর মি/কেজি

QGCA1	5	16.5	40,42,45,48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60,65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100,110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100,110,120	167										3				52
QGCA8	35.5	49	100,110,120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130,140	202										3	3			67
QGCA9	50	70	100,110,120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130,140,150	202											3			88.5
QGCA10	100	120	130,140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160,170,180	242														151
QGCA11	160	140	160,170,180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190,200	282											4			181
QGCA12	224	170	190,200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240,250	330														247
QGCA13	355	300	200,220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240,250,260	330														311
QGCA14	500	340	240,250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280,300	380											5			394
QGCA15	630	380	240,250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280,300,320	380											5			560
QGCA16	710	450	280,300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340,360,390	450											6			664

দ্রষ্টব্য:

1. খাদ গর্তের ব্যাস d এবং দৈর্ঘ্য L টেবিলে তালিকাভুক্ত সীমার বাইরে হলে, তারা প্রস্তুতকারকের সাথে একমত হতে পারে।
2. জড়তার মুহূর্ত এবং ভর হল শ্যাফ্ট গর্তের ন্যূনতম ব্যাস অনুযায়ী হিসাব করা হয়।
