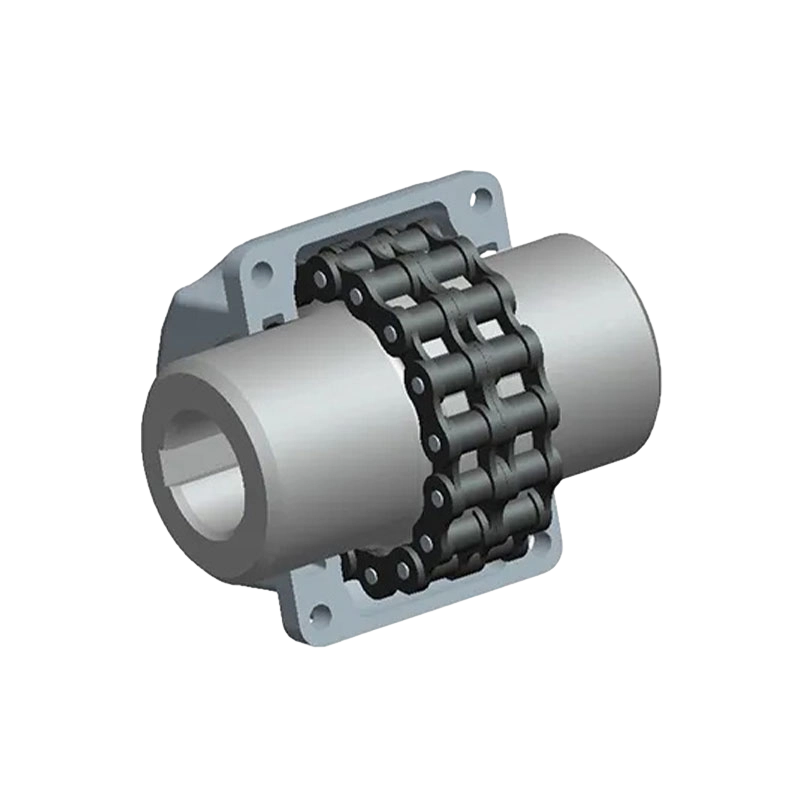

LC রোলার চেইন কাপলিং (Q/YL 17031X-2018)
এলসি টাইপ রোলার চেইন কাপলিং 9.5 মিমি পর্যন্ত অক্ষীয় স্থানচ্যুতি ক্ষতিপূরণ এবং 1.27 মিমি পর্যন্ত রেডিয়াল স্থানচ্যুতি ক্ষতিপূরণ সহ চমৎকার মাল্টি-ডিরেকশনাল ডিসপ্লেসমেন্ট ক্ষতিপূরণ কার্যক্ষমতার অধিকারী, ডাবল-সারি চেইন এবং সমান্তরাল স্প্রোকেটের সমন্বয় কাঠামো গ্রহণ করে। এই সিরিজের একটি নামমাত্র টর্ক রেঞ্জ রয়েছে 40 থেকে 25,000 N·m, এবং একটি প্রতিরক্ষামূলক কভার সহ সর্বাধিক গতি 4500 r/min, ভারী লোড এবং উচ্চ-গতির অবস্থার মধ্যে স্থিতিশীল এবং দক্ষ পাওয়ার ট্রান্সমিশন নিশ্চিত করে।
এলসি টাইপ রোলার চেইন কাপলিং এর একটি সুবিন্যস্ত কাঠামো রয়েছে, যা দুটি শ্যাফ্ট না সরিয়ে চেইন ইনস্টলেশন এবং অপসারণের অনুমতি দেয়, যা রক্ষণাবেক্ষণের পদ্ধতিগুলিকে ব্যাপকভাবে সরল করে। এটি আর্দ্র, ধুলোবালি এবং উচ্চ-তাপমাত্রার অবস্থার মতো কঠোর শিল্প পরিবেশের জন্য বিশেষভাবে উপযুক্ত। দৃঢ় পরিবেশগত অভিযোজনযোগ্যতা সত্ত্বেও, ট্রান্সমিশন সিস্টেমের দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করতে ঘন ঘন স্টার্ট-স্টপ, রিভার্সাল বা গুরুতর প্রভাব লোডের পরিস্থিতিতে ব্যবহার এড়ানো উচিত।
- পণ্যের পরামিতি
- বার্তা পাঠান
প্রযুক্তিগত পরামিতি

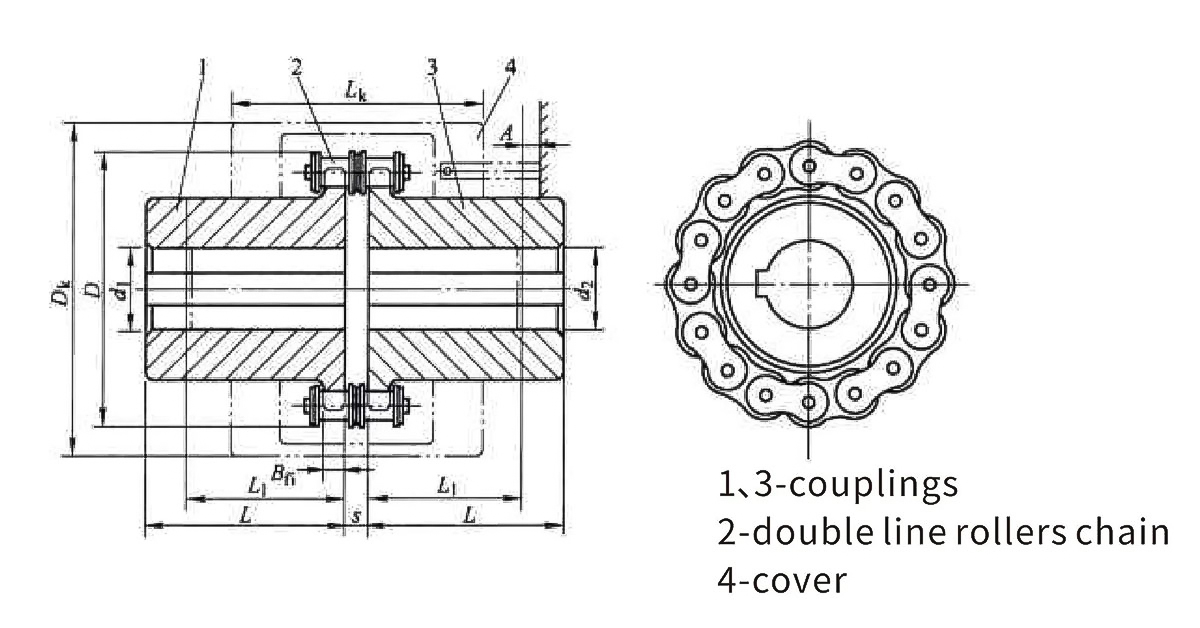

এলসি রোলার চেইন কাপলিং এর বেসিক প্যারামিটার এবং প্রধান মাত্রা (GB/T6069-2002)
| টাইপ | নামমাত্র টর্ক N.m | অনুমোদিত গতি [n]/r.min⁻¹ | খাদ গর্ত ব্যাস d₁, d₂ | খাদ গর্ত দৈর্ঘ্য | চেইন নম্বর | চেইন পিচ | গিয়ার নম্বর | D | b n | S | D k সর্বোচ্চ | L k সর্বোচ্চ | ভর m/kg | জড়তার মুহূর্ত l/kg·m² | অনুমোদিত ক্ষতিপূরণের পরিমাণ | ||||
| কোন আবরণ নেই | কভার সহ | Y | জে₁ | রেডিয়াল △ | অক্ষীয় △ | কৌণিক △a/(°) | |||||||||||||
| এলসি 1 | 40 | 1400 | 4500 | 16.18.19. | 42 | 06B | 9.525 | 14 | 51.06 | 5.3 | 4.9 | 70 | 70 | 0.4 | 0.0001 | 0.19 | 1.414 | 1 | |
| 20 | 52 | 38 | |||||||||||||||||
| LC2 | 63 | 1250 | 4500 | 19 | 42 | 06B | 9.525 | 16 | 57.08 | 5.3 | 4.9 | 75 | 75 | 0.7 | 0.0002 | 0.19 | 1.414 | 1 | |
| 20.22.24 | 52 | 38 | |||||||||||||||||
| LC3 | 100 | 1000 | 4000 | 20.22.24 | 52 | 38 | 08B | 12.7 | 14 | 68.88 | 7.2 | 6.7 | 85 | 80 | 1.1 | 0.00038 | 0.25 | 1.9 | 1 |
| 25 | 62 | 44 | |||||||||||||||||
| LC4 | 160 | 1000 | 4000 | 24 | 52 | 08B | 12.7 | 16 | 76.91 | 7.2 | 6.7 | 95 | 88 | 1.8 | 0.00086 | 0.25 | 1.9 | 1 | |
| 25.28. | 62 | 44 | |||||||||||||||||
| 30.32. | 82 | 60 | |||||||||||||||||
| LC5 | 250 | 800 | 3150 | 28 | 62 | 10A | 15.875 | 16 | 94.46 | 8.9 | 9.2 | 112 | 100 | 3.2 | 0.0025 | 0.32 | 2.3 | 1 | |
| 30.32.35.38 | 82 | 64 | |||||||||||||||||
| 40 | 112 | 84 | |||||||||||||||||
| LC6 | 400 | 630 | 2500 | 32.35.38 | 82 | 60 | 10A | 15.875 | 20 | 116.57 | 8.9 | 9.2 | 140 | 105 | 5 | 0.0058 | 0.32 | 2.3 | 1 |
| 40.42.45.48.50 | 112 | 84 | |||||||||||||||||
| LC7 | 630 | 630 | 40.42.45.48.50.55 | 112 | 84 | 12A | 19.05 | 18 | 127.78 | 11.9 | 10.9 | 150 | 122 | 7.4 | 0.012 | 0.38 | 2.8 | 1 | |
| 60 | 142 | 107 | |||||||||||||||||
| LC8 | 1000 | 500 | 2240 | 45.48.50.55 | 112 | 84 | 16A | 25.4 | 16 | 154.33 | 15 | 14.3 | 180 | 135 | 11.1 | 0.025 | 0.5 | 3.8 | 1 |
| 60.65.70 | 142 | 107 | |||||||||||||||||
| LC9 | 1600 | 400 | 2000 | 50.55. | 112 | 84 | 16A | 25.4 | 20 | 186.5 | 15 | 14.3 | 215 | 145 | 20 | 0.0061 | 3.8 | 1 | |
| 60.65.70.75 | 142 | 107 | |||||||||||||||||
| 80 | 172 | 132 | |||||||||||||||||
| এলসি 10 | 2500 | 315 | 1600 | 60.65.70.75 | 142 | 107 | 20A | 31.75 | 18 | 213.02 | 18 | 17.8 | 245 | 165 | 26.1 | 0.079 | 0.63 | 4.7 | 1 |
| 80.85.90 | 172 | 132 | |||||||||||||||||
| এলসি 11 | 4000 | 250 | 1500 | 75 | 142 | 167 | 24A | 38.1 | 16 | 213.49 | 24 | 21.5 | 270 | 195 | 39.2 | 0.188 | 0.76 | 5.7 | 1 |
| 80.85.90.95 | 172 | 132 | |||||||||||||||||
| 100 | 212 | 167 | |||||||||||||||||
| এলসি 12 | 6300 | 1250 | 85.90.95 | 172 | 167 | 28A | 44.45 | 16 | 270.08 | 24 | 24.9 | 310 | 205 | 59.4 | 0.38 | 0.88 | 6.6 | 1 | |
| 100.110.120 | 212 | 202 | |||||||||||||||||
| এলসি 13 | 10000 | 200 | 1120 | 100.110.120.125 | 212 | 167 | 32A | 50.8 | 18 | 340.8 | 30 | 28.6 | 380 | 230 | 86.5 | 0.869 | 1 | 7.6 | 1 |
| 130.140. | 252 | 202 | |||||||||||||||||
| এলসি 14 | 16000 | 200 | 1000 | 120.125. | 212 | 167 | 32A | 50.8 | 22 | 405.22 | 30 | 28.6 | 450 | 250 | 150.8 | 2.06 | 1 | 7.6 | 1 |
| 130.140.150 | 252 | 202 | |||||||||||||||||
| 160 | 302 | 242 | |||||||||||||||||
| এলসি 15 | 25000 | 200 | 900 | 140.150. | 252 | 202 | 40A | 63.5 | 20 | 466.25 | 36 | 35.6 | 510 | 285 | 234.4 | 4.37 | 1.27 | 9.5 | 1 |
| 160.170.180 | 302 | 242 | |||||||||||||||||
| 190 | 352 | 282 | |||||||||||||||||
দ্রষ্টব্য:
1. যখন একটি কভার থাকে, তখন মডেলের পরে "F" যোগ করুন, GL5 কাপলিং এর 1 কেস, এবং একটি কভার থাকলে GL5F এ পরিবর্তন করুন।
2. সারণিতে জোড়ার ভর এবং জড়তার মুহূর্ত হল আনুমানিক মান৷
