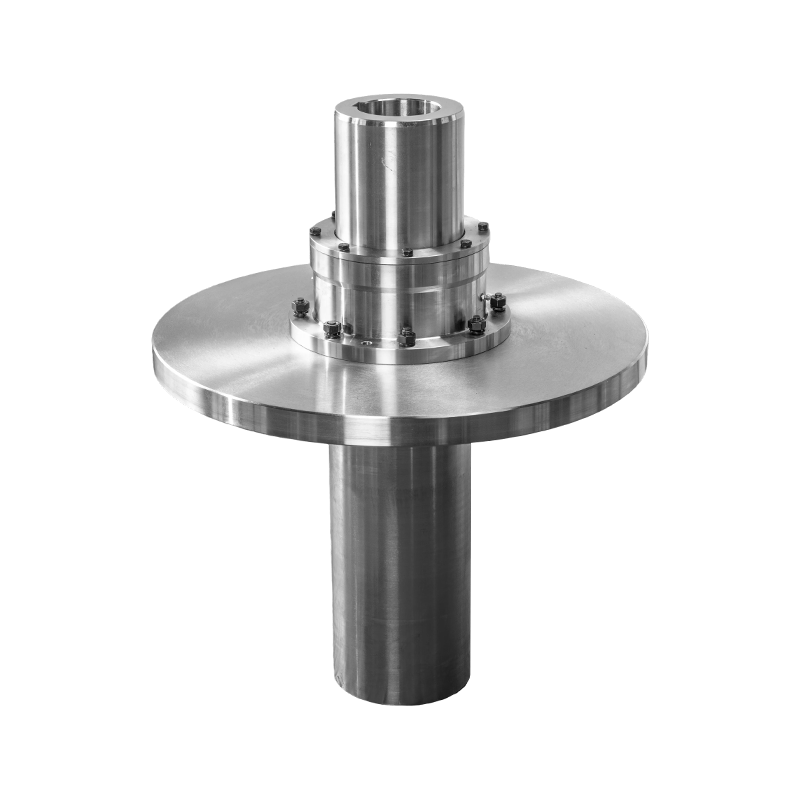

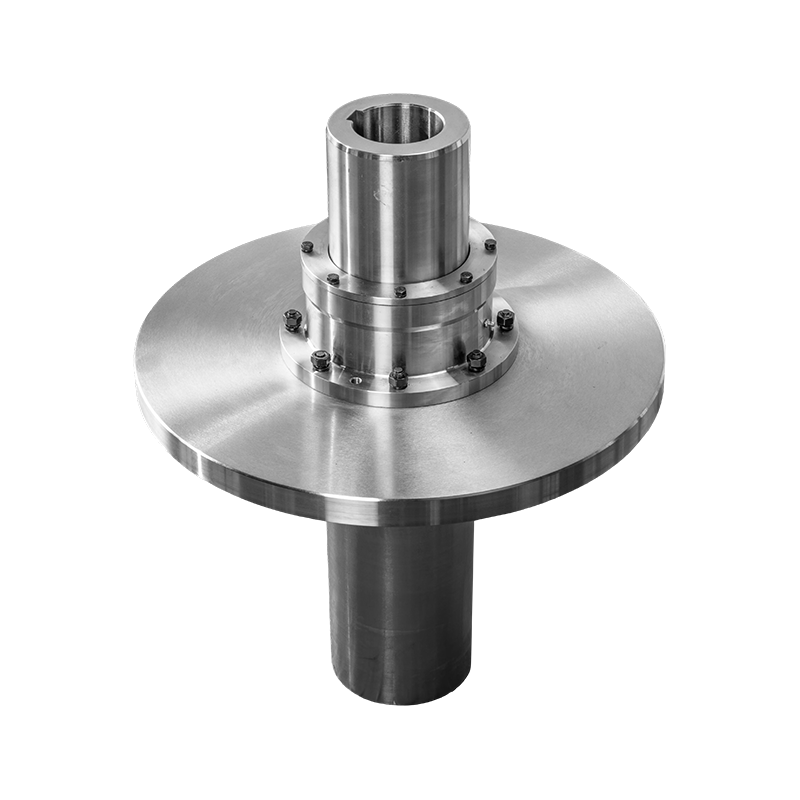

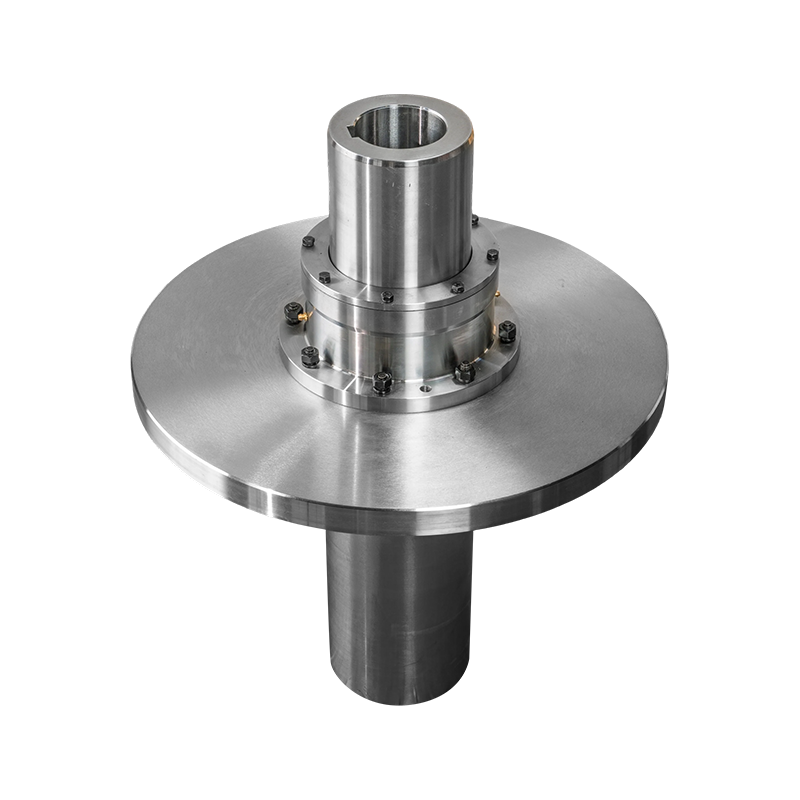

ব্রেক ডিস্কের সাথে GCP ড্রাম গিয়ার কাপলিং (Q/YG 13012X-2018)

Name: ব্রেক ডিস্কের সাথে GCP ড্রাম গিয়ার কাপলিং (Q/YG 13012X-2018)
Rating: 5 (99 reviews)

পণ্য ওভারভিউ: ব্রেক ডিস্কের সাথে GCP টাইপের ড্রাম গিয়ার কাপলিং (স্ট্যান্ডার্ড: Q/YG 13012X-2018) আধুনিক পাওয়ার ট্রান্সমিশন প্রযুক্তিতে উচ্চ মাত্রার একীকরণের প্রতিনিধিত্ব করে। এটি ডিস্ক ব্রেকিং কার্যকারিতার সাথে হেভি-ডিউটি ড্রাম গিয়ার ট্রান্সমিশন প্রযুক্তিকে সংহত করে। এই হাইব্রিড ডিজাইন শুধুমাত্র অত্যন্ত দক্ষ পাওয়ার ট্রান্সমিশন নিশ্চিত করে না বরং জটিল শিল্প পাওয়ার সিস্টেমের জন্য উন্নত নিরাপত্তা এবং সুনির্দিষ্ট জরুরী স্টপিং ক্ষমতাও প্রদান করে।

মূল ফাংশন এবং সুবিধা:

1. ট্রান্সমিশন এবং ব্রেকিংয়ের দ্বৈত ইন্টিগ্রেশন: এই পণ্যটি একটি একক উপাদানের মধ্যে পাওয়ার ট্রান্সমিশন এবং জরুরী ব্রেকিং ফাংশন উভয়ই অর্জন করে। এই সমন্বিত সমাধান উল্লেখযোগ্যভাবে স্থান ব্যবহার অপ্টিমাইজ করে এবং বিভিন্ন শিল্প সেটিংসে ইনস্টলেশন সহজ করে।

2. সুপিরিয়র লোড এবং টর্ক ক্যাপাসিটি: ড্রাম গিয়ার স্ট্রাকচারের অন্তর্নিহিত সুবিধাগুলিকে কাজে লাগিয়ে, এই সিরিজটি অত্যন্ত উচ্চ টর্কের ঘনত্ব নিয়ে গর্ব করে, সহজেই ক্রমাগত উচ্চ লোডের অধীনে কাজ করা ভারী যন্ত্রপাতিগুলির কঠোর প্রয়োজনীয়তা পূরণ করে।

3. সুনির্দিষ্ট গতি নিয়ন্ত্রণ: ইন্টিগ্রেটেড ব্রেক ডিস্ক অপারেটরদের মেশিনের ঘূর্ণন গতিকে সুনির্দিষ্টভাবে নিয়ন্ত্রণ করতে দেয়, পাওয়ার সিস্টেম থেকে দ্রুত এবং নিরাপদ প্রতিক্রিয়া নিশ্চিত করে, স্বাভাবিক অপারেশন চলাকালীন গতির সামঞ্জস্য বা জরুরী পরিস্থিতিতে তাত্ক্ষণিক ব্রেকিংয়ের জন্য।

4. চরম অবস্থার অধীনে উচ্চ নির্ভরযোগ্যতা: পুরো মেশিনের শক্ত কাঠামো এবং উচ্চ-মানের উপকরণগুলি বিশেষভাবে কঠোর শিল্প পরিবেশের জন্য ডিজাইন করা হয়েছে। এর স্থায়িত্ব দীর্ঘমেয়াদী অপারেশন চলাকালীন অত্যন্ত কম রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি নিশ্চিত করে, সিস্টেম আপটাইম এবং সামগ্রিক উত্পাদনশীলতাকে ব্যাপকভাবে উন্নত করে।

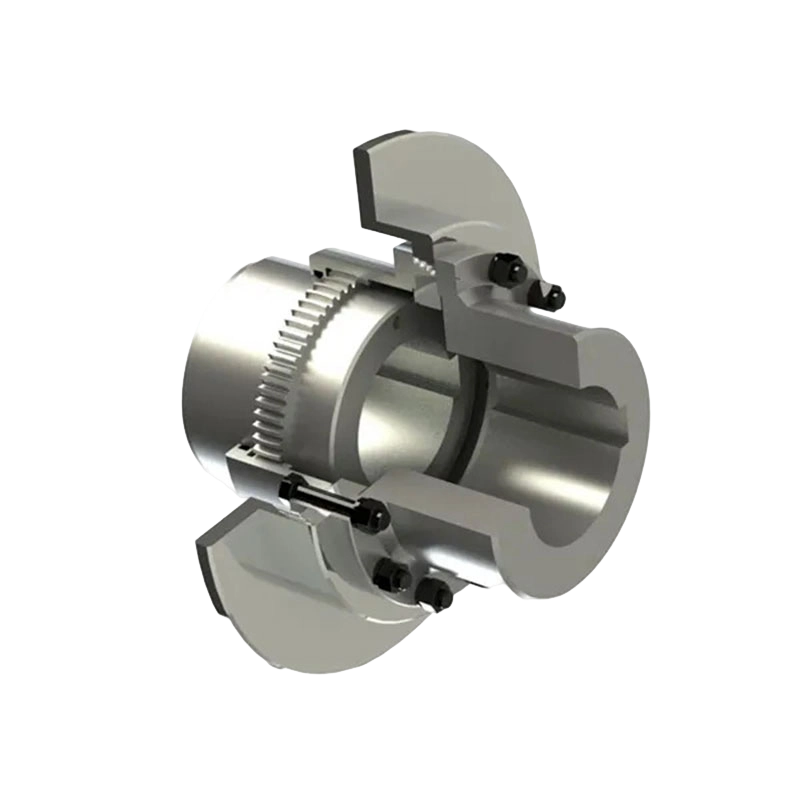

কাজের নীতি: সাধারণ অপারেটিং অবস্থার অধীনে, সংযোগটি মসৃণ শক্তি প্রবাহ নিশ্চিত করে সুনির্দিষ্ট ড্রাম-আকৃতির গিয়ার মেশিংয়ের মাধ্যমে দক্ষতার সাথে দুটি শ্যাফ্টের মধ্যে টর্ক প্রেরণ করে। যখন সিস্টেমটি একটি স্টপ কমান্ড পায় বা একটি জরুরী অবস্থায় প্রবেশ করে, তখন ব্রেক ডিস্ক হস্তক্ষেপ করে, ঘর্ষণের মাধ্যমে একটি শক্তিশালী ব্রেকিং টর্ক তৈরি করে, যার ফলে ঘূর্ণায়মান অংশগুলি সম্পূর্ণ স্টপে না আসা পর্যন্ত দ্রুত এবং নিয়ন্ত্রিত পদ্ধতিতে হ্রাস পায়।

মূল প্রযুক্তিগত বিশেষ উল্লেখ: বিভিন্ন টর্কের প্রয়োজনীয়তা মেটাতে GCP সিরিজ বিভিন্ন মডেল (GCP1 থেকে GCP14) অফার করে:

1. নামমাত্র টর্ক (টি _n ): 800 N·m থেকে 180,000 N·m পর্যন্ত বিস্তৃত পরিসর কভার করে।

2. অনুমতিযোগ্য গতি ([n]): 4000 r/min পর্যন্ত (মডেলের উপর নির্ভর করে)।

3. ব্রেক ডিস্ক স্পেসিফিকেশন (D ₀ ): 315 মিমি থেকে 1000 মিমি পর্যন্ত বিভিন্ন স্ট্যান্ডার্ড ডিস্ক ব্যাস অফার করে।

4. শ্যাফ্ট হোল ফিটিং: বিভিন্ন শ্যাফ্ট হোল সংযোগের ধরন যেমন Y, J1, এবং Z1 সমর্থন করে, শ্যাফ্টের ব্যাসের বিস্তৃত পরিসরে অভিযোজিত।

শিল্প অ্যাপ্লিকেশন পরিস্থিতি:

1. ভারী শিল্প যন্ত্রপাতি: যেমন crushers, বড় mixers, এবং extruders, নির্ভরযোগ্য সংক্রমণ এবং জরুরী নিরাপত্তা সুরক্ষা প্রয়োজন.

2. মেটেরিয়াল হ্যান্ডলিং সিস্টেম: সুনির্দিষ্ট লোড নিয়ন্ত্রণের জন্য কনভেয়র, উইঞ্চ এবং ক্রেনে ব্যবহৃত হয়।

3. মাইনিং ইকুইপমেন্ট: চরম পরিবেশে মাইনিং কনভেয়িং সিস্টেম এবং খনন যন্ত্রপাতিতে চমৎকারভাবে কাজ করে।

4. সামুদ্রিক প্রপালশন সিস্টেম: ইঞ্জিন এবং প্রোপেলার শ্যাফ্টগুলিকে সংযুক্ত করতে ব্যবহৃত হয়, অপারেশনাল নমনীয়তা এবং নিরাপত্তা বাড়াতে জরুরি ব্রেকিং ফাংশনগুলিকে একীভূত করে৷

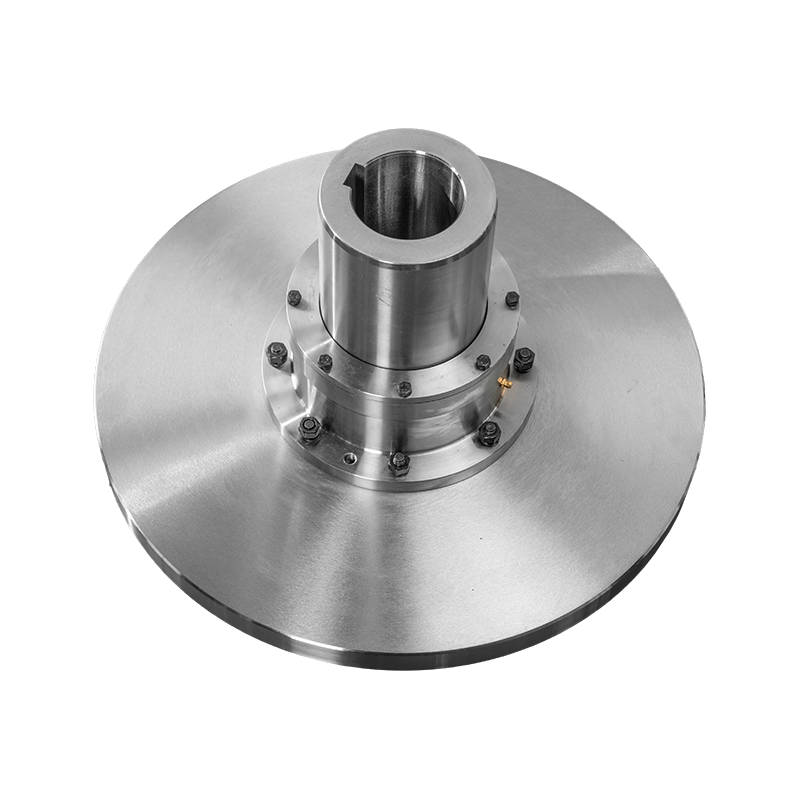

কাঠামোগত নকশা বৈশিষ্ট্য: এই পণ্যটি একটি কার্টিজ-টাইপ ব্রেক ডিস্ক কাঠামো গ্রহণ করে এবং প্রধান বডিকে বিচ্ছিন্ন না করে সহজে তৈলাক্তকরণ রক্ষণাবেক্ষণের জন্য একটি ডেডিকেটেড তেল ইনজেকশন পোর্ট দিয়ে সজ্জিত। ব্রেক ডিস্কের পুরুত্ব, অফসেট এবং ইনস্টলেশনের মাত্রাগুলি সমস্ত ডিস্ক ব্রেকের বিভিন্ন মডেলের সাথে সুনির্দিষ্ট মিল নিশ্চিত করতে সাবধানতার সাথে গণনা করা হয়৷

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: GCT ইন্টারমিডিয়েট স্লিভ ড্রাম গিয়ার কাপলিং এর সাথে সংযুক্ত (Q/YG 13013X-2018)
পরবর্তী: ব্রেক হুইল সহ GCL ড্রাম গিয়ার কাপলিং (Q/YG 13011X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

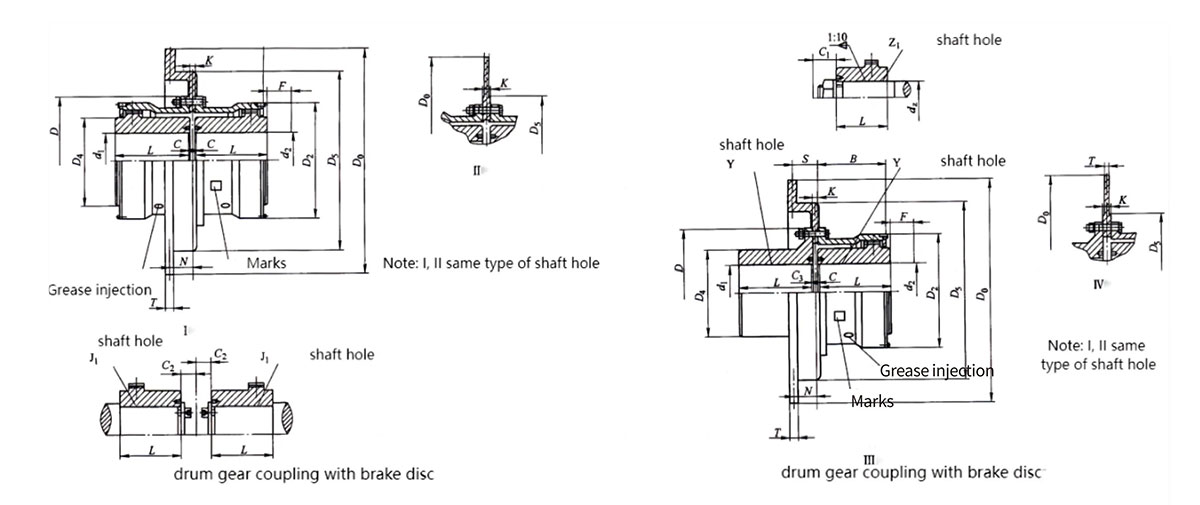

ব্রেক ডিস্কের সাথে জিসিপি টাইপের ড্রাম গিয়ার কাপলিং এর বেসিক প্যারামিটার এবং প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক Tn/KN.m	অনুমোদনযোগ্য গতি [n]/r.min- ¹	খাদ গর্ত ব্যাস	খাদ গর্ত দৈর্ঘ্য L		D _o	D	D ₂	D ₄	B	F	N	C	C ₁	C ₂	C ₃	ভর /কেজি	জড়তার মুহূর্ত /কেজি.m ²	গ্রীস /কেজি
			d ₁ ,d ₂ ,d _z	Y	J ₁ ,জেড ₁
GCP1	800	4000	12,14	32	-	315	122	98	60	58	30	38	30	-	-	2	5.62	0.0078	0.11
			16,18,19	42	-								20	-	-
			20,22,24	52	-								10	-	-
			25,28	62	44								3	19	18
			30,32,35,38	82	60									23	12
			40,42	112	84									29	12
GCP2	1400	4000	22,24	52	-	315	150	118	77	68	30	38	20	-	-	2	9.65	0.022	0.12
			25,28	62	-								10	-	-
			30,32,35,38	82	60								3	23	16
			40,42,45,49,50,55,56	112	84									29
GCP3	2900	4000	22,24	52	-	355	170	140	90	80	30	49	33	-	-	2	16.6	0.047	0.2
			25,28	62	-								23	-	-
			30,32,35,38	82	60								3	23	25
			40,42,45,48,50,55,56	112	84									29	16
			60,63	142	107									36
GCP4	5000	3000	30,32,35,38	82	-	400 450 500	200	160	112	90	30	45	13	-	-	3	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84								3	29	17
			60.63,65,70,71,75	142	107									36
			80	172	132									41
GCP5	8000	2500	30,32,35,38	82	-	400 450 500	225	180	128	100	30	45	23	-	-	3	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84								3	29	19
			60,63,65,70,71,75	142	107									36
			80,85,90	172	132									41
GCP6	11200	2000	32,35,38	82	-	450 500 560 630	245	200	145	112	30	44	35	-	-	3	51.3	0.293	0.65
			40,42,45,48,50,55,56	112	-								5	-	-
			60.63,65,70,71,75	142	107									30	20
			80,85,90,95	172	132									43
			100	212	167									48
GCP7	16000	1700	32,35,38	82	-	450 500 560 630 710	272	230	160	122	30	44	45	-	-	3	68	0.53	0.8
			40,42,45,48,50,55,56	112	-								15	-	-
			60,63,65,70,71,75	142	107								5	38	20
			80,85,90,95	172	132									43
			100,110	212	167									48
GCP8	22400	1700	55,56	112	-	500 560 630 710	290	245	176	136	30	44	29	-	-	3	79	0.71	0.95
			60,63,65,70,71,75	142	107								5	38	34
			80,85,90,95	172	132									43	20
			100,110	212	167									48
GCP9	28000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132									43	28
			100,110,120,125	212	167									48
			130,140	252	202									53
GCP10	45000	1600	75	142	-	630 710 800	355	300	225	165	30	58	28	-	-	3	159	1.74	1.6
			80,85,90,95	172	132								5	43	38
			100,110,120,125	212	167									48	28
			130,140,150	252	202									53
			160	302	242									63
GCP11	63000	1400	85,90,95	172	-	710 800 900	412	345	256	180	40	58	15	-	-	4	215	3.67	2
			100,110,120,125	212	167								8	51	32
			130,140,150	252	202									56
			160,170,180	302	242									66
GCP12	90000	1400	120,125	212	167	710 800 900	440	375	288	207	40	58	8	51	45	4	303	6.4	3.4
			130,140,150	252	202									56	32
			160,170,180	302	242									66
			190,200	352	282									76
GCP13	125000	1400	140,150	252	202	800 900	490	425	320	235	50	58	8	56	38	4	391	10.45	4.4
			160,170,180	302	242									66	32
			190,200,220	352	282									76
GCP14	180000	1200	160,170,180	302	242	900 1000	545	462	362	265	50	65	10	68	32	4	523	17.48	6.6
			190,200,220	352	282									78
			240,250,260	410	330									-	10

দ্রষ্টব্য:

1. জড়তার ভর এবং মুহূর্ত হল সবচেয়ে বড় খাদ গর্তের Y- আকৃতির শ্যাফ্ট হোল ব্যাস অনুযায়ী গণনা করা আনুমানিক মান, এবং ব্রেক চাকা গণনা করা হয় না। ব্রেক চাকার ভর "প্রধান আকার, ভর এবং ব্রেক চাকার জড়তার মুহূর্ত" সারণীতে দেখানো হয়েছে।

2. শঙ্কু খাদের সর্বোচ্চ খাদ গর্ত ব্যাস 220 মিমি।

3. বিভিন্ন ব্রেক হুইল ব্যাসের C, Gand C2 এর মানগুলি হল টেবিলের মান প্লাস K/2, এবং K মানগুলিকে "প্রধান আকার, ভর এবং ব্রেক ডিস্কনের জড়তার মুহূর্ত" টেবিলে দেখানো হয়েছে

4. N=5-K/2; S এবং Kareshownin Table4-21 এর মান। টেবিলের Nin মান হল গণনা করা মান যখন ব্রেক ডিস্কের ব্যাস সবচেয়ে বড় হয়।

ব্রেক ডিস্কের প্রধান আকার, ভর, জড়তার মুহূর্ত

ব্রেক চাকা ব্যাস করবেন	T	K	S	D5 সর্বোচ্চ		ভর/কেজি		জড়তার মুহূর্ত l/kg·m²
ব্রেক চাকা ব্যাস করবেন	T	K	S	Ⅰ, Ⅲ	Ⅱ, Ⅳ	Ⅰ, Ⅲ	Ⅱ, Ⅳ	Ⅰ, Ⅲ	Ⅱ, Ⅳ
315	15	10	42	180	155	8.5	6.7	0.116	0.110
355	15	10	54	200	175	11.4	9.9	0.192	0.178
400	15	14	54	255	230	15.2	12.4	0.320	0.287
450	15	16	54	305	280	19.7	15.6	0.550	0.462
500	15	18	54	325	295	25	20	0.830	0.712
560	15	18	54	350	320	30.7	25.6	1.280	1.127
630	15	20	54	400	360	38.8	33	2.060	1.826
710	15	20	54	480	450	46.5	39.4	3.320	2.912
800	15	24	70	540	500	67.8	52.7	5.870	4.810
900	15	24	70	600	560	86.6	70.3	9.300	7.852
1000	20	30	80	620	560	128.8	115.1	17.4	15.650

দ্রষ্টব্য:

1. জড়তার ভর এবং মুহূর্ত হল বৃহত্তম শ্যাফ্ট গর্তের Y- আকৃতির শ্যাফ্ট হোল ব্যাস অনুযায়ী গণনা করা আনুমানিক মান, এবং ব্রেক চাকা গণনা করা হয় না৷ ব্রেক চাকার ভর "ব্রেক চাকার জড়তার প্রধান আকার, ভর এবং মুহূর্ত" এর টেবিলে দেখানো হয়েছে৷

2. শঙ্কু খাদ এর সর্বোচ্চ খাদ গর্ত ব্যাস 220 মিমি.

3.বিভিন্ন ব্রেক হুইল ব্যাসের C, G এবং C2 এর মানগুলি হল টেবিলের মান প্লাস K/2, এবং K মানগুলি "ব্রেক ডিস্কের জড়তার প্রধান আকার, ভর এবং মুহূর্ত" টেবিলে দেখানো হয়েছে।

4.N=5-K/2; S এবং K এর মানগুলি সারণি 4-21 এ দেখানো হয়েছে। টেবিলের N মান হল গণনা করা মান যখন ব্রেক ডিস্কের ব্যাস সবচেয়ে বড় হয়।
