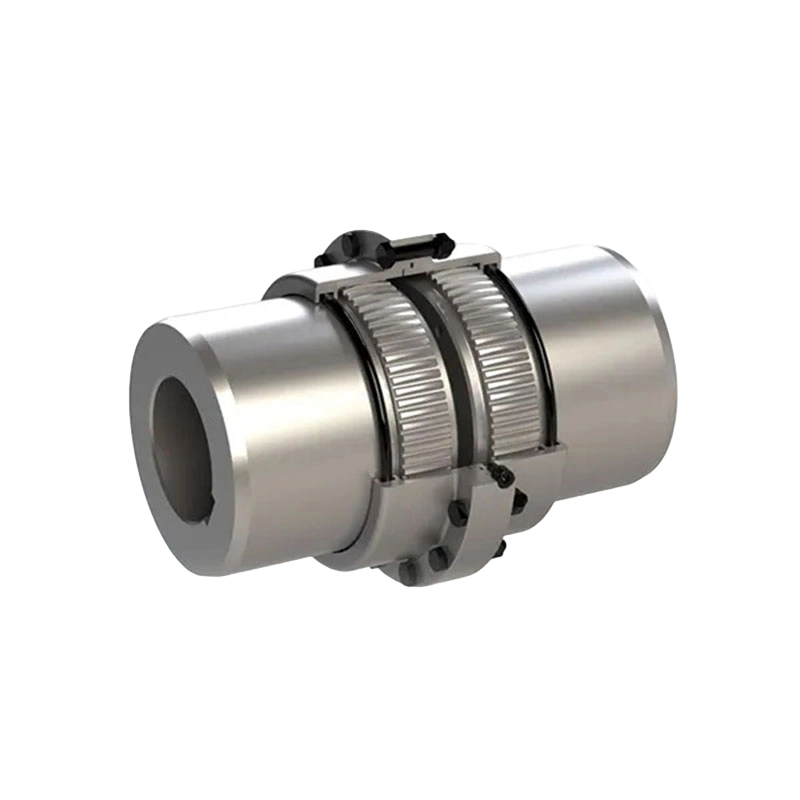

জিবি ড্রাম গিয়ার কাপলিং (Q/YG11001X-2018)

Name: জিবি ড্রাম গিয়ার কাপলিং (Q/YG11001X-2018)
Rating: 5 (99 reviews)

পণ্য মূল ওভারভিউ:

জিবি-টাইপ ড্রাম-আকৃতির গিয়ার কাপলিং (স্ট্যান্ডার্ড: Q/YG11001X-2018) হল MCC হেভি ইন্ডাস্ট্রি টেকনোলজি (ঝেনজিয়াং) কোং লিমিটেড দ্বারা নির্মিত একটি উচ্চ-সম্পদ পাওয়ার ট্রান্সমিশন সলিউশন গিয়ার ডিজাইন এবং উদ্ভাবনী প্রকৌশল প্রযুক্তি।

ব্যতিক্রমী ডিজাইন এবং ইঞ্জিনিয়ারিং বৈশিষ্ট্য:

1. শক্তিশালী নির্মাণ এবং প্রভাব প্রতিরোধ: উচ্চ-গ্রেড উপকরণ ব্যবহার করে তৈরি, এই পণ্য ব্যতিক্রমী বলিষ্ঠতা ভোগদখল. এটি মাঝারি, ভারী এবং এমনকি চরম লোড অবস্থার মধ্যেও স্থিরভাবে কাজ করে - যার মধ্যে গুরুতর প্রভাব রয়েছে - যার ফলে দীর্ঘমেয়াদী অপারেশনাল নির্ভরযোগ্যতা এবং গুণমান নিশ্চিত করা হয়।

2. অপ্টিমাইজ করা গিয়ার জ্যামিতি: উন্নত ড্রাম-আকৃতির গিয়ার মেশিনিং প্রযুক্তি ব্যবহার করে, এই কাপলিংটিতে অপ্টিমাইজ করা গিয়ার জ্যামিতি বৈশিষ্ট্য রয়েছে। এই নকশাটি শুধুমাত্র টর্ক ট্রান্সমিশন ক্ষমতাকে উল্লেখযোগ্যভাবে বাড়ায় না বরং ঘর্ষণজনিত ক্ষয়ক্ষতি কমিয়ে পরিধানও কমায়, যার ফলে মসৃণ পাওয়ার ট্রান্সমিশন এবং বর্ধিত রক্ষণাবেক্ষণের বিরতি হয়।

3. উচ্চ-নির্ভুলতা উত্পাদন এবং কম্পন হ্রাস: প্রতিটি উপাদান ব্যতিক্রমী মাত্রিক নির্ভুলতা এবং নিখুঁত প্রান্তিককরণ নিশ্চিত করতে কঠোর মান নিয়ন্ত্রণের মধ্য দিয়ে যায়। এই সুনির্দিষ্ট প্রকৌশল নকশা কার্যকরভাবে কর্মক্ষম কম্পন প্রশমিত করে, যার ফলে সমগ্র ট্রান্সমিশন সিস্টেমের সামগ্রিক দক্ষতা বৃদ্ধি পায়।

4. অসামান্য পরিবেশগত অভিযোজনযোগ্যতা: কঠোর শিল্প পরিবেশ সহ্য করার জন্য ডিজাইন করা, পণ্যটিতে একটি বিশেষ অ্যান্টি-জারা পৃষ্ঠের আবরণ রয়েছে। এই ট্রিটমেন্ট আর্দ্র বা ক্ষয়কারী সেটিংসেও সর্বোচ্চ কর্মক্ষমতা নিশ্চিত করে, উল্লেখযোগ্যভাবে সরঞ্জামের পরিষেবা জীবনকে প্রসারিত করে।

5. সুবিধাজনক ইনস্টলেশন এবং কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা: ডিজাইনটি অন-সাইট অপারেশনের সুবিধাকে অগ্রাধিকার দেয়; এর স্বজ্ঞাত কাঠামো ইনস্টলেশনকে দ্রুত এবং সহজ করে তোলে, যার ফলে ডাউনটাইম কমিয়ে দেয়। তদ্ব্যতীত, এর কম রক্ষণাবেক্ষণের বৈশিষ্ট্যগুলি ব্যবসার জন্য যথেষ্ট দীর্ঘমেয়াদী অপারেশনাল খরচ সঞ্চয় করে।

প্রযুক্তিগত স্পেসিফিকেশনের বিস্তৃত পরিসর:

GB সিরিজের কাপলিংগুলি GB1 থেকে GB25 পর্যন্ত বিস্তৃত মডেলগুলির একটি বিস্তৃত পরিসর অফার করে, যা ছোট-মাপের নির্ভুলতা সরঞ্জাম থেকে অতি-ভারী-শুল্ক শিল্প ব্যবস্থা পর্যন্ত অ্যাপ্লিকেশনগুলির বিভিন্ন প্রয়োজনীয়তা পূরণ করতে সক্ষম।

1. টর্ক পারফরম্যান্সের ক্ষেত্রে, সিরিজটি 0.63 kN·m (GB1) থেকে শুরু করে 5600 kN·m (GB25) পর্যন্ত নামমাত্র টর্কের একটি ব্যতিক্রমী বিস্তৃত পরিসর কভার করে।

2. ঘূর্ণন গতির অভিযোজনযোগ্যতার পরিপ্রেক্ষিতে, ছোট মডেলগুলি সর্বোচ্চ 6,500 r/min পর্যন্ত অনুমোদিত গতি সমর্থন করে, যখন অতি-বড় মডেলগুলি কম-গতি, ভারী-লোড অবস্থার মধ্যেও স্থিতিশীল অপারেশন বজায় রাখে।

3. মাত্রিক সামঞ্জস্যের ক্ষেত্রে, বোরের ব্যাস সর্বনিম্ন 16 মিমি থেকে সর্বোচ্চ 1,040 মিমি পর্যন্ত প্রসারিত হয়, যখন বোরের দৈর্ঘ্য 45 মিমি থেকে 900 মিমি পর্যন্ত পরিবর্তিত হয়।

4. পণ্য লাইন ওজন এবং ভলিউম পরিপ্রেক্ষিতে একটি বিশাল পরিসীমা প্রদর্শন করে; একক ওজন একটি হালকা ওজনের 3.0 কেজি থেকে 22.38 টন পর্যন্ত বিস্তৃত, যা বিভিন্ন শারীরিক ইনস্টলেশন পরিবেশের সাথে সুনির্দিষ্ট মিলের অনুমতি দেয়।

বিভিন্ন শিল্প অ্যাপ্লিকেশন দৃশ্যকল্প

তাদের ব্যতিক্রমী বহুমুখীতার জন্য ধন্যবাদ, GB-টাইপ কাপলিংগুলি নিম্নলিখিত মূল সেক্টরগুলিতে ব্যাপকভাবে গৃহীত হয়েছে:

1. ভারী যন্ত্রপাতি ও ধাতুবিদ্যা: বিশেষ করে ইস্পাত রোলিং মিল এবং খনির সরঞ্জামের মতো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, উচ্চ-তীব্রতার ক্রিয়াকলাপের সময় টেকসই বিদ্যুৎ সরবরাহ প্রদান করে।

2. উপাদান হ্যান্ডলিং এবং উত্তোলন: ক্রেন, পরিবাহক সিস্টেম এবং বিভিন্ন উত্তোলন প্রক্রিয়ার মধ্যে নিরাপদ এবং মসৃণ উপাদান চলাচল নিশ্চিত করে।

3. তরল সরঞ্জাম এবং সাধারণ শিল্প: বড় আকারের শিল্প পাম্প, কম্প্রেসার, কাগজ তৈরির যন্ত্রপাতি এবং পোর্ট হ্যান্ডলিং সরঞ্জামের জন্য দক্ষ কাপলিং সহায়তা প্রদান করে৷

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: GBZ মধ্যবর্তী শ্যাফ্ট ড্রাম গিয়ার কাপলিং এর সাথে সংযুক্ত (Q/YG 11002X-2018)
পরবর্তী: পরবর্তী নিবন্ধ নেই

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি


GB1~GB13 টাইপ ড্রাম গিয়ার কাপলিং	GB14～GB25 টাইপ ড্রাম গিয়ার কাপলিং

GB টাইপ ড্রাম গিয়ার কাপলিং মৌলিক পরামিতি এবং প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক Tn/KN.m	অনুমোদিত গতি [n]/r·min⁻¹	খাদ গর্ত ব্যাস	খাদ গর্ত দৈর্ঘ্য	D	ডি₁	D₂	C	H	A	B	e	জড়তার মুহূর্ত /কেজি·m²	গ্রীস পরিমাণ /mL	ভর /kg
			d₁, d₂	L	D	ডি₁	D₂	C	H	A	B	e
			মিমি
GB1	0.63	6500	16-35	45	103	71	50	8	2.0	36	76	38	0.0031	51	3.0
GB2	1.00	6000	20-45	50	115	83	60	8	2.0	42	88	42	0.0024	70	4.5
GB3	1.6	5600	22-56	63	127	95	75	8	2.0	44	90	42	0.0042	68	5.5
GB4	2.8	5100	38-65	71	149	116	90	8	2.0	49	98	42	0.0228	87	11.3
GB5	4.5	4600	40-75	80	167	134	105	10	2.5	55	108	42	0.0418	125	15.9
GB6	6.3	4300	45-90	90	187	153	125	10	2.5	56	110	42	0.0706	148	21.2
GB7	8.0	4000	50-105	100	204	170	140	10	2.5	60	118	42	0.115	175	33.1
GB8	11.20	3700	55-115	112	230	186	155	12	3.0	67	142	47	0.188	268	42.3
GB9	18.00	3350	60-135	125	256	212	180	12	3.0	69	146	47	0.316	310	55.6
GB10	25.00	3000	65-150	140	287	239	200	14	3.5	78	164	47	0.573	472	84.4
GB11	36.1	2700	70-175	170	325	276	235	14	3.5	81	170	47	1.235	550	138
GB12	56	2450	75-200	190	362	313	270	16	4.0	89	190	49	2.40	695	213
GB13	80	2200	150-225	200	412	350	300	18	4.5	98	208	49	3.951	1019	269
GB14	125	2000	170-250	235	462	410	335	22	5.5	172	296	63	8.025	2900	421
GB15	195	1800	190-285	260	512	465	380	22	5.5	182	316	63	14.300	3700	608
GB16	265	1600	220-320	285	580	522	430	28	7.0	209	354	67	23.925	4500	799
GB17	383	1400	250-365	315	644	582	490	28	7.0	198	364	67	43.095	4900	1176
GB18	550	1210	280-400	355	726	654	540	28	8.0	222	430	75	78.525	7000	1698
GB19	800	1050	300-470	400	818	748	630	32	8.0	232	440	75	136.750	8900	2249
GB20	1120	910	360-540	450	928	838	720	32	10.5	247	470	75	261.750	11000	3384
GB21	1550	800	400-600	500	1022	928	810	40	11.5	255	490	75	461.600	13000	3912
GB22	2000	700	450-680	560	1134	1036	915	40	13.0	265	510	75	734.300	16000	4970
GB23	2800	610	530-770	710	1282	1178	1030	50	14.5	299	580	80	1517.00	28000	10013
GB24	4000	500	560-850	800	1428	1322	1175	50	16.5	317	610	80	2838.5	33000	15015
GB25	5600	420	670-1040	900	1644	1538	1390	50	19.0	325	620	80	5836.5	43000	22381

দ্রষ্টব্য:

1. টেবিলে জড়তার মুহূর্ত এবং ভর J অনুযায়ী গণনা করা হয় ₁ টাইপ করুন এবং খাদ এক্সটেনশন অন্তর্ভুক্ত করুন।

2. খাদ গর্ত দৈর্ঘ্য J ₁ সুপারিশ করা হয়

3. নতুন নকশা তৈরি করার সময় বন্ধনী সহ এক্সেল হোল ব্যাস ব্যবহার করা হয় না।

4.e হল সীল প্রতিস্থাপনের জন্য প্রয়োজনীয় আকার।
