ব্রেক হুইল সহ GBL ড্রাম গিয়ার কাপলিং (Q/YG 11004X-2018)

Name: ব্রেক হুইল সহ GBL ড্রাম গিয়ার কাপলিং (Q/YG 11004X-2018)
Rating: 5 (99 reviews)

পণ্য ওভারভিউ:

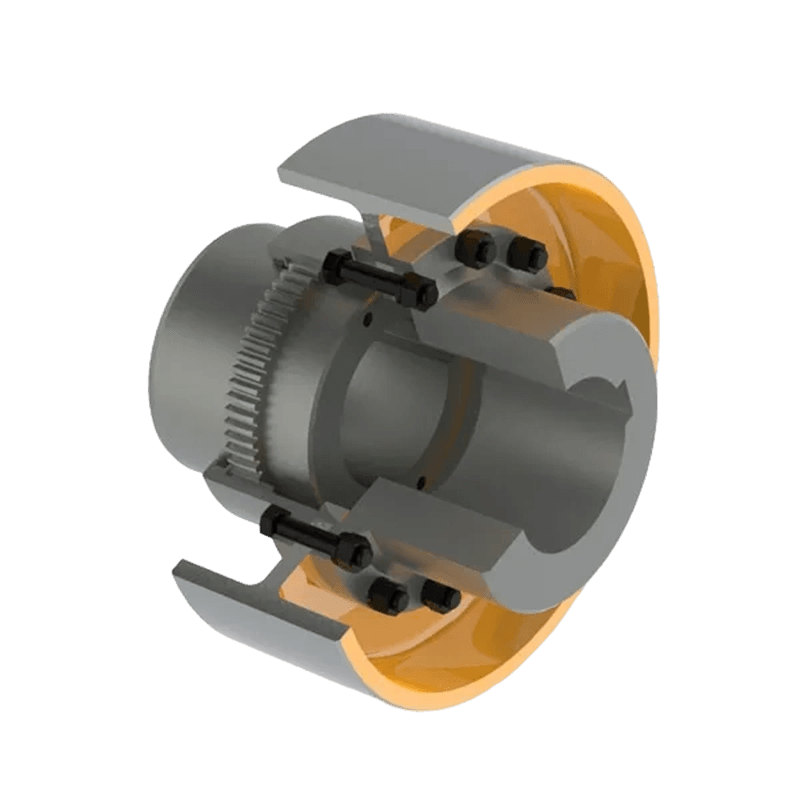

ব্রেক হুইল সহ GBL সিরিজ ড্রাম-টাইপ গিয়ার কাপলিং হল একটি বিশেষ যান্ত্রিক ট্রান্সমিশন উপাদান যা অতিরিক্ত নিরাপত্তা নিয়ন্ত্রণ এবং ব্রেক করার ক্ষমতা প্রদানের জন্য একটি ব্রেক হুইল সংহত করার সময় ঘূর্ণায়মান শ্যাফ্টের মধ্যে দক্ষ টর্ক ট্রান্সমিশন সহজতর করার জন্য ডিজাইন করা হয়েছে। এই পণ্যটি ব্রেকিং কার্যকারিতার সাথে ঐতিহ্যবাহী ড্রাম-টাইপ গিয়ার কাপলিংগুলির অন্তর্নিহিত নির্ভরযোগ্যতাকে একত্রিত করে, যা আধুনিক শিল্প যন্ত্রপাতিগুলিতে সুনির্দিষ্ট নিয়ন্ত্রণ এবং অপারেশনাল নিরাপত্তা নিশ্চিত করার জন্য এটি একটি আদর্শ পছন্দ করে তোলে।

কাঠামোগত নকশা এবং কর্মক্ষমতা বৈশিষ্ট্য:

1. উন্নত ড্রাম-টাইপ গিয়ার স্ট্রাকচার: কাপলিংটিতে একটি শক্তিশালী এবং টেকসই অভ্যন্তরীণ ড্রাম-টাইপ নকশা রয়েছে, যা সূক্ষ্মভাবে মেশিনযুক্ত অভ্যন্তরীণ গিয়ার দাঁতগুলির সুনির্দিষ্ট মেশিংয়ের মাধ্যমে শক্তি প্রেরণ করে।

2. বহুমাত্রিক মিসালাইনমেন্ট ক্ষতিপূরণ: এই অনন্য নকশাটি কার্যকরভাবে সংযুক্ত শ্যাফ্টের মধ্যে কৌণিক, রেডিয়াল (সমান্তরাল) এবং অক্ষীয় মিসলাইনমেন্টের জন্য ক্ষতিপূরণ দেয়। এই ধরনের বিভ্রান্তির কারণে সৃষ্ট বিচ্যুতিগুলি শোষণ করে, এটি সংযুক্ত সরঞ্জামের উপর চাপ উল্লেখযোগ্যভাবে হ্রাস করে, যার ফলে সমগ্র ট্রান্সমিশন সিস্টেমের পরিষেবা জীবন প্রসারিত হয়।

3. ইন্টিগ্রেটেড ব্রেকিং কার্যকারিতা: একটি ব্রেক হুইলকে কাপলিং স্ট্রাকচারে সরাসরি একীভূত করার মাধ্যমে, ইউনিটটি ঘূর্ণায়মান শ্যাফ্টগুলির নিয়ন্ত্রিত হ্রাস বা জরুরী স্টপিং সক্ষম করে। সুনির্দিষ্ট গতি নিয়ন্ত্রণ বা জরুরী নিরাপত্তা ব্রেকিং ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য এই বৈশিষ্ট্যটি গুরুত্বপূর্ণ।

4. উচ্চ-শক্তি উপকরণ এবং স্থায়িত্ব: উচ্চ-মানের ইস্পাত বা খাদ ইস্পাত থেকে তৈরি, পণ্যটি ব্যতিক্রমী পরিধান প্রতিরোধের, ক্লান্তি প্রতিরোধের, এবং জারা প্রতিরোধের প্রদর্শন করে, এটি ভারী-শুল্ক অপারেশন সহ্য করতে এবং কঠোর শিল্প পরিবেশ সহ্য করতে সক্ষম করে।

5. মডুলার ডিজাইন এবং রক্ষণাবেক্ষণের সহজতা: কাপলিংটিতে একটি মডুলার নির্মাণ বৈশিষ্ট্য রয়েছে যা ইনস্টলেশন প্রক্রিয়াটিকে সহজ করে তোলে। এর নকশা রক্ষণাবেক্ষণের সহজতা, দ্রুত পরিদর্শন, সীল প্রতিস্থাপন, বা সরঞ্জামের ডাউনটাইম কমানোর জন্য উপাদান মেরামতকে অগ্রাধিকার দেয়।

মূল প্রযুক্তিগত বিশেষ উল্লেখ:

1. আকার পরিসীমা: পণ্য সিরিজটি GBL1 থেকে GBL14 পর্যন্ত বিস্তৃত মডেলের একটি বিস্তৃত পরিসর অফার করে।

2. টর্ক ক্ষমতা: নামমাত্র টর্ক (Tn) পরিসর বিস্তৃত, 0.63 kN·m থেকে 125 kN·m পর্যন্ত ধারণ ক্ষমতা।

3. অপারেটিং গতি: উচ্চ গতিতে চমৎকার স্থিতিশীলতা প্রদর্শন করে, কাপলিং 4000 r/মিনিট পর্যন্ত (নির্দিষ্ট মডেলের উপর নির্ভর করে) সর্বাধিক অনুমোদিত ঘূর্ণন গতি সমর্থন করে।

4. বোর অভিযোজনযোগ্যতা: বিভিন্ন বোর ব্যাস কনফিগারেশন (d1, d2, dz) সমর্থন করে, যার সর্বোচ্চ বোরের ব্যাস 250 মিমি পর্যন্ত পৌঁছায়। টেপারড বোরগুলিও অনুরোধের ভিত্তিতে পাওয়া যায়, সর্বোচ্চ 220 মিমি পর্যন্ত ব্যাস সমর্থন করে।

শারীরিক বৈশিষ্ট্য:

নির্দিষ্ট মডেলের স্পেসিফিকেশনের উপর নির্ভর করে, পণ্যের স্ব-ওজন 7 কেজি থেকে 850 কেজি পর্যন্ত হয়, যা হালকা-শুল্ক থেকে ভারী-শুল্ক অ্যাপ্লিকেশন পর্যন্ত শিল্প সরঞ্জামের বিভিন্ন পাওয়ার ট্রান্সমিশন প্রয়োজনীয়তা পূরণ করতে সক্ষম।

প্রাথমিক আবেদন ক্ষেত্র:

তাদের শক্তিশালী টর্ক ট্রান্সমিশন এবং সুনির্দিষ্ট ব্রেকিং ক্ষমতার দ্বারা আলাদা, এই সিরিজের কাপলিংগুলি নিম্নলিখিত শিল্পগুলির ভারী যন্ত্রপাতি এবং সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়:

1. ধাতুবিদ্যা এবং খনির যন্ত্রপাতি

2. উত্তোলন এবং পরিবহণ সরঞ্জাম

3. পোর্ট এবং হাইড্রোলিক যন্ত্রপাতি

4. কাগজ শিল্পের সরঞ্জাম

এর মজবুত নির্মাণ, ব্যতিক্রমী মিসলাইনমেন্ট ক্ষতিপূরণ ক্ষমতা এবং উন্নত সমন্বিত ব্রেকিং প্রযুক্তি সহ, ব্রেক ড্রামের সাথে GBL-টাইপ ড্রাম-গিয়ার কাপলিং আধুনিক শিল্প ট্রান্সমিশন সিস্টেমের জন্য একটি বিস্তৃত সমাধান প্রদান করে—একটি প্যাকেজে উচ্চ দক্ষতা, নিরাপত্তা এবং স্থায়িত্বের সমন্বয়।

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: ব্রেক হুইল সহ GBLZ ড্রাম গিয়ার কাপলিং (Q/YG 11005X-2018)
পরবর্তী: GBD মোটর শ্যাফ্ট এক্সটেনশন ড্রাম গিয়ার কাপলিং (Q/YG 11003X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

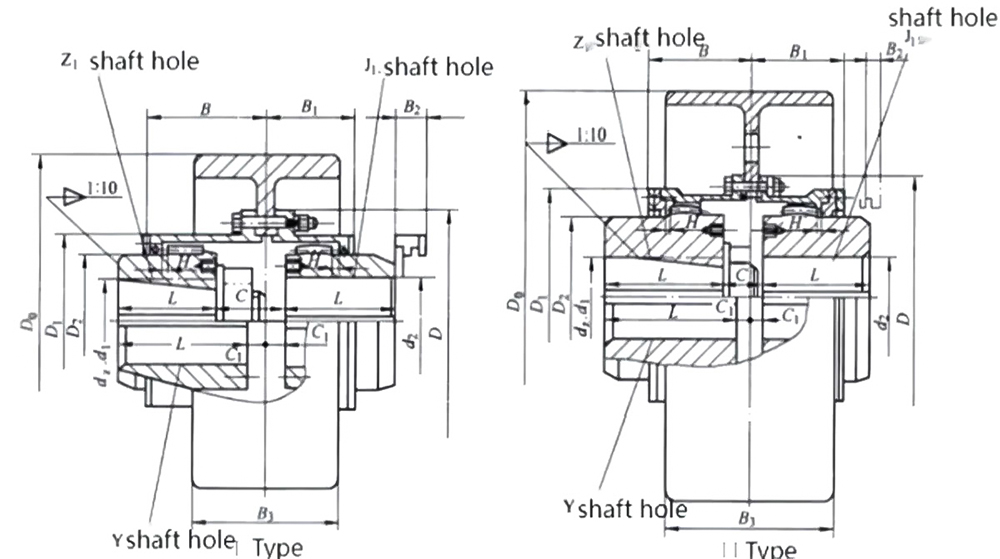

ব্রেক হুইল সহ GBL টাইপ ড্রাম গিয়ার কাপলিং এর বেসিক প্যারামিটার এবং প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক Tn/KN·m	অনুমোদিত গতি [n]/r.min⁻¹	খাদ গর্ত ব্যাস	খাদ গর্ত দৈর্ঘ্য L		ডি₀	D	ডি₁	D₂	C	C₁	H	B	B₁	B₂	B₃	এর মুহূর্ত জড়তা /কেজি·m²	এর পরিমাণ গ্রীস /mL	ভর /kg
			d ₁ ,d ₂ ,d _z	Y	J₁, Z₁
			মিমি
GBL1	0.63	4000	20,22,24	52	38	160	103	71	50	22	8	2	56	42	38	68	0.07	51	7
			25,28	62	44					26							0.071		7.3
			30,32,35	82	60					30							0.07		8
GBL2	1.00	4000	25,28	62	44	160	115	83	60	26	8	2	68	48	42	68	0.079	70	9
			30,32,35,38	82	60					30							0.08		9.7
			40,42,45	112	84					36							0.083		11
GBL3	1.6	3800	28	62	44	200	127	95	75	26	8	2	70	49	42	85	0.181	107	14.6
			30,32,35,38	82	60					30							0.184		15.2
			40,42,45,48,50,55,56	112	84					36							0.187		17
GBL4	2.8	3800	38	82	60	200	149	116	90	30	8	2	74	53	42	85	0.225	137	18.6
			40,42,45,48,50,55,56	112	84					36							0.237		21.4
			60,63,65	142	107					43							0.246		23.8
GBL5	4.5	3000	40,42,45,48,50,55,56	112	84	250	167	134	105	38	10	2.5	84	59	42	105	0.568	201	31.8
			60,63,65,70,71,75	142	107					45							0.609		34.4
GBL6	6.3	3000	45,48,50,55,56	112	84	250	187	153	125	38	10	2.5	85	60	42	105	0.714	238	37.2
			60,63,65,70,71,75	142	107					45							0.754		38.5
			80,85,90	172	132					50							0.795		47.6
GBL7	8.0	2400	50,55,56	112	84	315 (300)	204	170	140	38	10	2.5	93	64	42	132	1.17	298	48.8
			60,63,65,70,71,75	142	107					45							1.234		55.2
			80,85,90,95	172	132					50							1.299		61.8
			100	212	167					55							1.388		71.1
GBL8	11.2	1900	55,56	112	84	400	230	186	155	40	12	3	112	77	47	168	3.747	465	80.7
			60,63,65,70,71,75	142	107					47							3.841		90
			80,85,90,95	172	132					52							3.939		96.5
			100,110	212	167					57							4.072		108
GBL9	18	1500	60,63,65,70,71,75	142	107	500	256	212	180	48	13	3	119	80	47	210	9.427	561	128
			80,85,90,95	172	132					53							9.605		138
			100,110,120,125	212	167					58							9.847		151
			130	252	202					63							10.109		167
GBL10	25	1200	65,70,71,75	142	107	630 (600)	287	239	200	50	15	3.5	120	90	47	265	28.238	734	176
			80,85,90,95	172	132					55							28.509		190
			100,110,120,125	212	167					60							28.779		209
			130,140,150	252	202					65							29.248		237
GBL11	36.1	1050	70,71,75	142	107	710 (৭০০)	325	276	235	51	16	3.5	134	94	47	298	44.309	956	257
			80,85,90,95	172	132					56							44.825		275
			100,110,120,125	212	167					61							45.53		300
			130,140,150	252	202					66							46.235		326
			160,170	302	242					76							47.08		357
GBL12	56	1050	75	142	107	710 (৭০০)	362	313	270	52	17	4	164	104	49	298	47.88	1320	306
			80,85,90,95	172	132					57							48.29		317
			100,110,120,125	212	167					62							49.52		351
			130,140,150	252	202					67							50.25		384
			160,170,180	302	242					77							52.22		425
			190,200	352	282					87							53.69		464
GBL13	80	950	150	252	202	800	412	350	300	68	18	4.5	165	113	49	335	82.7	1600	490
			160,170,180	302	242					78							84.7		544
			190,200,220	352	282					88							86.67		596
GBL14	125	950	170,180	302	242	800	462	420	335	80	20	5.5	209	157	63	335	99.1	3500	670
			190,200,220	352	282					90							102.2		736
			240,250	410	330					100							105.9		850

দ্রষ্টব্য 1: শঙ্কু খাদ গর্তের সর্বোচ্চ ব্যাস 220 মিমি।

নোট 2: বি ₂ সীল প্রতিস্থাপনের জন্য প্রয়োজনীয় আকার।
