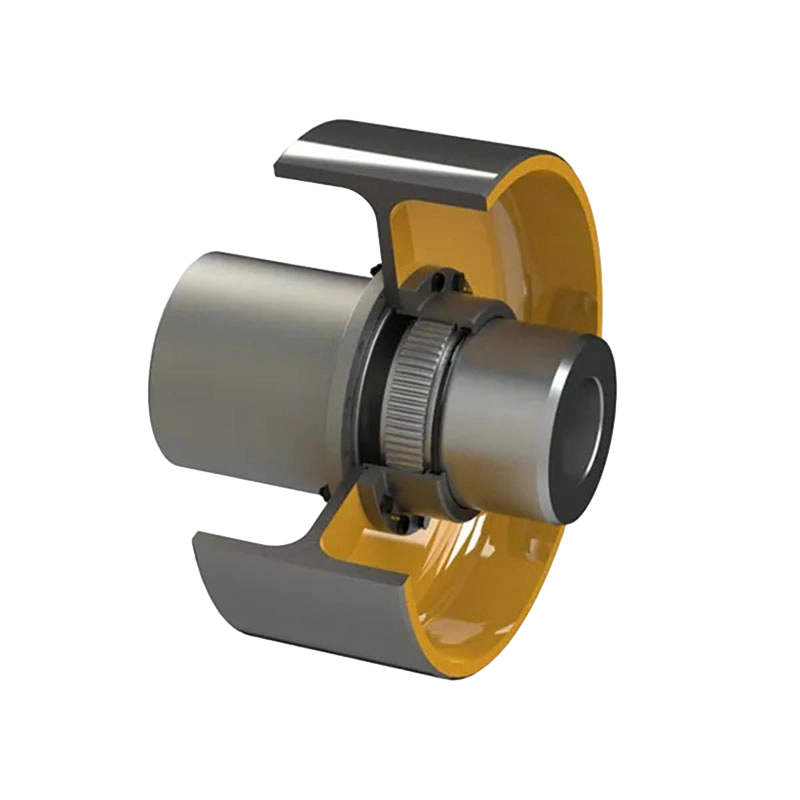

ব্রেক হুইল সহ GBLZ ড্রাম গিয়ার কাপলিং (Q/YG 11005X-2018)

Name: ব্রেক হুইল সহ GBLZ ড্রাম গিয়ার কাপলিং (Q/YG 11005X-2018)
Rating: 5 (99 reviews)

পণ্য ওভারভিউ:
ব্রেক হুইল সহ GBLZ সিরিজ ড্রাম-গিয়ার কাপলিং যান্ত্রিক প্রকৌশল উদ্ভাবনের অগ্রভাগের প্রতিনিধিত্ব করে, উন্নত ব্রেকিং প্রযুক্তির সাথে ঐতিহ্যবাহী ড্রাম-গিয়ার কাপলিং ডিজাইনের সমন্বয় করে। শিল্প অ্যাপ্লিকেশনগুলিতে দক্ষ টর্ক ট্রান্সমিশন এবং সুনির্দিষ্ট ব্রেকিং ক্ষমতা উভয়ই সরবরাহ করার জন্য প্রকৌশলী, এই পণ্যটি এমন পরিবেশের জন্য আদর্শ পছন্দ যেখানে নিরাপত্তা, দক্ষতা এবং নির্ভরযোগ্যতার প্রয়োজনীয়তাগুলি ব্যতিক্রমীভাবে বেশি।

মূল বৈশিষ্ট্য এবং সুবিধা:

1. ব্যতিক্রমী টর্ক ট্রান্সমিশন এবং মিসালাইনমেন্ট ক্ষতিপূরণ: কাপলিংটিতে অভ্যন্তরীণ গিয়ার দাঁত সহ একটি শক্তিশালী ড্রাম-গিয়ার ডিজাইন রয়েছে যা শ্যাফ্টের মধ্যে বিরামহীন টর্ক সংক্রমণ নিশ্চিত করে। এই কাঠামোটি শুধুমাত্র উচ্চ টর্ক লোডকে সমর্থন করে না বরং কৌণিক, রেডিয়াল এবং অক্ষীয় বিভ্রান্তির জন্যও ক্ষতিপূরণ দেয়, যার ফলে যান্ত্রিক চাপ কমায় এবং সরঞ্জামের পরিষেবা জীবন প্রসারিত হয়।

2. ইন্টিগ্রেটেড যথার্থ ব্রেকিং ফাংশন: এই পণ্যটির একটি অনন্য বৈশিষ্ট্য হল একটি ব্রেক চাকার সংযোগ ব্যবস্থায় সরাসরি একীকরণ। এই উদ্ভাবনী নকশাটি নিয়ন্ত্রিত মন্থরতা বা থামাতে সক্ষম করে - তা রুটিন অপারেশনের সময় ধীরে ধীরে ধীরগতির জন্য হোক বা জরুরী পরিস্থিতিতে অবিলম্বে থামানোর জন্য - সুনির্দিষ্ট গতি নিয়ন্ত্রণ প্রদান করে এবং উল্লেখযোগ্যভাবে নিরাপত্তা বৃদ্ধি করে৷

3. উচ্চ মানের উপকরণ এবং স্থায়িত্ব: উচ্চ-গ্রেড ইস্পাত বা খাদ ইস্পাত ব্যবহার করে তৈরি, পণ্যটি অসাধারণ স্থায়িত্ব, জারা প্রতিরোধের এবং নির্ভরযোগ্যতা প্রদর্শন করে, এমনকি ভারী-লোড অবস্থার মধ্যেও।

4. সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ: এর মডুলার এবং ব্যবহারকারী-বান্ধব ডিজাইনের জন্য ধন্যবাদ, কাপলিংটি বিদ্যমান সিস্টেমে নির্বিঘ্নে একত্রিত হয়। এর রক্ষণাবেক্ষণ প্রক্রিয়াটি সহজবোধ্য, পরিদর্শন, মেরামত বা প্রতিস্থাপনের জন্য ন্যূনতম ডাউনটাইম প্রয়োজন, যার ফলে সামগ্রিক উত্পাদনশীলতা অপ্টিমাইজ করা যায়।

মূল প্রযুক্তিগত পরামিতি:
প্রযুক্তিগত ডকুমেন্টেশন এবং ডেটা শীট অনুসারে, এই সিরিজে GBLZ1 থেকে GBLZ14 পর্যন্ত বিভিন্ন মডেল রয়েছে। মূল পরামিতি অন্তর্ভুক্ত:

নামমাত্র টর্ক (Tn): 0.63 kN·m (GBLZ1) থেকে 125 kN·m (GBLZ14)।
মঞ্জুরিযোগ্য গতি ([n]): 4000 r/min (GBLZ1) পর্যন্ত, বড় মডেলগুলির সাথে — যেমন GBLZ14 — রেট করা হয়েছে 950 r/min।
বোরের ব্যাস (d1, d2, dZ): সর্বাধিক 220 মিমি পর্যন্ত টেপারড বোরের ব্যাস সহ বিস্তৃত আকার সমর্থন করে।
ব্রেক হুইল ব্যাস (D₀): স্ট্যান্ডার্ড আকারের মধ্যে রয়েছে 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 710mm, এবং 800mm।
ব্রেক হুইল ভর এবং জড়তার মুহূর্ত: উদাহরণস্বরূপ, একটি 160 মিমি ব্রেক চাকার ভর 2.83 কেজি, যখন একটি 800 মিমি ব্রেক চাকা 203 কেজি ভরে পৌঁছায়।

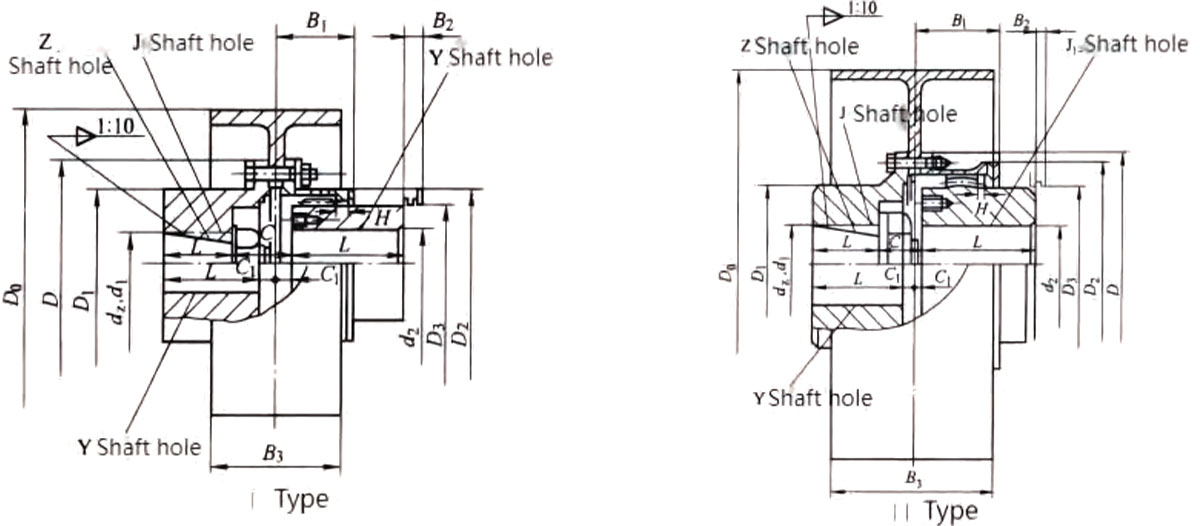

কাঠামোগত প্রকার:
বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তা মিটমাট করার জন্য এই পণ্যটি দুটি প্রাথমিক কাঠামোগত প্রকারে (টাইপ I এবং টাইপ II) উপলব্ধ। নকশায়, মাত্রা B₂ বিশেষভাবে সীল প্রতিস্থাপনের জন্য প্রয়োজনীয় ক্লিয়ারেন্স স্থান হিসাবে মনোনীত করা হয়েছে।

অ্যাপ্লিকেশন শিল্প:
এমসিসি হেভি ইন্ডাস্ট্রি টেকনোলজি (ঝেনজিয়াং) কোং লিমিটেড দ্বারা উত্পাদিত জিবিএলজেড-টাইপ কাপলিং নিম্নলিখিত শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়:
- ধাতব যন্ত্রপাতি এবং খনির যন্ত্রপাতি
- উত্তোলন এবং পোর্ট সরঞ্জাম
- জল চিকিত্সা সরঞ্জাম এবং কাগজ তৈরির যন্ত্রপাতি

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: GA ড্রাম গিয়ার কাপলিং(Q/YG12006X-2018)
পরবর্তী: ব্রেক হুইল সহ GBL ড্রাম গিয়ার কাপলিং (Q/YG 11004X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

ব্রেক হুইল সহ GBLZ টাইপের ড্রাম গিয়ার কাপলিং এর বেসিক প্যারামিটার এবং প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক Tn/KN.m	অনুমোদিত গতি [n]/r.min⁻¹	খাদ গর্ত ব্যাস	খাদ গর্ত দৈর্ঘ্য L		ডি₀	D	ডি₁	D₂	D₃	C	C₁	H	B₁	B₂	B₃	জড়তার মুহূর্ত /kg·m²	গ্রীসের পরিমাণ / এমএল	ভর/কেজি
			d ₁ ,d ₂ ,d _Z	Y	J₁, Z₁
			মিমি
GBLZ1	0.63	4000	20,22,24	52	38	160	103	71	71	50	22	8	2	42	38	68	0.071	31	7.3
			25,28	62	44						26						0.072		7.4
			30,32,35	82	60						30						0.076		8.4
GBLZ2	1	4000	25,28	62	44	160	115	83	83	60	26	8	2	48	42	68	0.081	42	9.2
			30,32,35,38	82	60						30						0.084		10.3
			40,42,45	112	84						36						0.088		10.5
GBLZ3	1.6	3800	28	62	44	200	127	95	95	75	26	8	2	49	42	85	0.181	65	15.1
			30,32,35,38	82	60						30						0.184		16.3
			40,42,45,48,50,55,56	112	84						36						0.193		18.8
GBLZ4	2.8	3800	38	82	60	200	149	116	116	90	30	8	2	53	42		0.225	82	19.8
			40,42,45,48,50,55,56	112	84						36						0.242		23.3
			60,63,65	142	107						43						0.296		26.8
GBLZ5	4.5	3000	40,42,45,48,50,55,56	112	84	250	167	134	134	105	38	10	2.5	59	42	105	0.596	120	33.3
			60,63,65,70,71,75	142	107						45						0.627		39
GBLZ6	6.3	3000	45,48,50,55,56	112	84	250	187	153	153	125	38	10	2.5	60	42	105	0.72	143	40
			60,63,65,70,71,75	142	107						45						0.776		46.4
			80,85,90	172	132						50						0.837		53.2
GBLZ7	8	2400	50,55,56	112	84	315 (300)	204	170	170	140	38	10	2.5	64	42	132	1.178	179	51.8
			60,63,65,70,71,75	142	107						45						1.254		59.8
			80,85,90,95	172	132						50						1.348		68.2
			100	212	167						55						1.479		79.6
GBLZ8	11.2	1900	55,56	112	84	400	230	186	186	155	40	12	3	77	47	168	3.734	274	84
			60,63,65,70,71,75	142	107						47						3.86		93.1
			80,85,90,95	172	132						52						3.996		104
			100,110	212	167						57						4.187		117
GBLZ9	18	1500	60,63,65,70,71,75	142	107	500	256	212	212	180	48	13	3	80	47	210	9.427	337	128
			80,85,90,95	172	132						53						9.605		138
			100,110,120,125	212	167						58						9.847		151
			130	252	202						63						10.109		167
GBLZ10	25	1200	65,70,71,75	142	107	630 (600)	287	239	239	200	50	15	3.5	90	47	265	29.32	440	184
			80,85,90,95	172	132						55						29.69		200
			100,110,120,125	212	167						60						30.21		222
			130,140,150	252	202						65						30.74		246
GBLZ11	36.1	1050	70,71,75	142	107	710 (700)	325	250	276	235	51	16	3.5	94	47	298	44	574	240
			80,85,90,95	172	132						56						45		262
			100,110,120,125	212	167						61						45.5		299
			130,140,150	252	202						66						46		326
			160,170	302	242						76						47		361
GBLZ12	56	1050	75	142	107	710(700)	362	286	313	270	52	17	4	104	49	298	48	792	290
			80,85,90,95	172	132						57						49		317
			100,110,120,125	212	167						62						50		355
			130,140,150	252	202						67						51		382
			160,170,180	302	242						77						52		443
			190,200	352	282						87						53		470
GBLZ13	80	950	150	252	202	800	412	322	350	300	68	18	4.5	113	49	335	82	960	488
			160,170,180	302	242						78						85		542
			190,200,220	352	282						88						92		598
GBLZ14	125	950	170,180	302	242	800	462	335	420	335	80	20	5.5	157	63	335	95	2100	638
			190,200,220	352	282						90						98		698
			240,250	410	330						100						102		780

দ্রষ্টব্য 1: শঙ্কু খাদ গর্তের সর্বোচ্চ ব্যাস 220 মিমি।
দ্রষ্টব্য 2: B2 হল সীল প্রতিস্থাপনের জন্য প্রয়োজনীয় আকার।

ব্রেক চাকার প্রধান আকার, ভর, জড়তার মুহূর্ত (একক: মিমি)

ব্রেক চাকা ব্যাস DO	T	K	ভর/কেজি	জড়তার মুহূর্ত I/kg·m²
160	70	6	2.83	0.014
200	85	8	5.20	0.043
250	105	10	10.1	0.128
315	135	12	17.2	0.354
400	170	14	33.4	1.11
500	210	18	56.3	3.07
630	265	22	101.3	8.55
710	300	22	145.8	15.52
800	340	26	203.0	26.76
