GA ড্রাম গিয়ার কাপলিং(Q/YG12006X-2018)

Name: GA ড্রাম গিয়ার কাপলিং(Q/YG12006X-2018)
Rating: 5 (99 reviews)

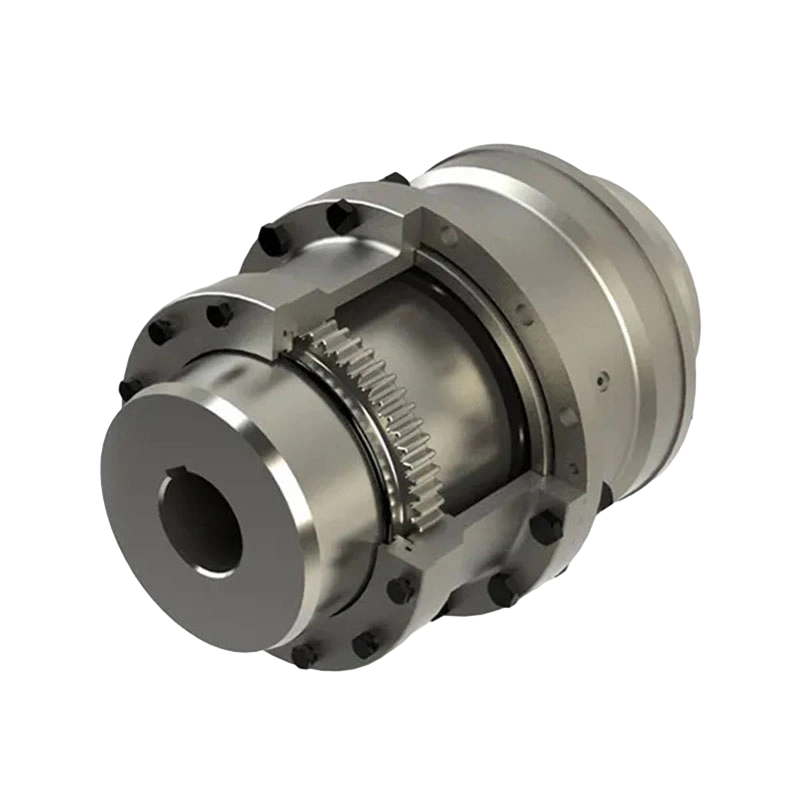

পণ্যের কাঠামো এবং অপারেটিং নীতি:
এই কাপলিংয়ে প্রাথমিকভাবে বাহ্যিক দাঁতের বৈশিষ্ট্যযুক্ত দুটি গিয়ার হাব এবং অভ্যন্তরীণ দাঁত সহ একটি ড্রাম-আকৃতির নমনীয় হাতা উপাদান রয়েছে। হাবগুলি সাধারণত ড্রাইভিং এবং চালিত সরঞ্জামগুলির শ্যাফ্টের উপর মাউন্ট করা হয়, যখন ড্রামের উপাদানগুলি তাদের মধ্যে সুন্দরভাবে ফিট করে; অভ্যন্তরীণ এবং বাহ্যিক গিয়ার দাঁতের সুনির্দিষ্ট মেশিংয়ের মাধ্যমে টর্ক দক্ষতার সাথে প্রেরণ করা হয়। অনন্য ড্রাম-আকৃতির দাঁত নকশা একটি নমনীয় সংযোগ অর্জনের চাবিকাঠি, যা সংযুক্ত শ্যাফ্টগুলির মধ্যে একটি নির্দিষ্ট মাত্রার বিভ্রান্তির জন্য অনুমতি দেয়।

মূল কর্মক্ষমতা সুবিধা:

1. উচ্চ টর্ক ক্ষমতা:
নির্ভুলতার সাথে ইঞ্জিনিয়ারড, GA-সিরিজ কাপলিং অত্যন্ত উচ্চ টর্ক লোড সহ্য করতে সক্ষম, এটি ভারী-শুল্ক শিল্প অ্যাপ্লিকেশনের জন্য আদর্শভাবে উপযুক্ত করে তোলে।

2. ব্যাপক মিসালাইনমেন্ট ক্ষতিপূরণ:
কাপলিংয়ের নমনীয় ড্রাম উপাদানটি শ্যাফ্টের মধ্যে কৌণিক, রেডিয়াল এবং অক্ষীয় মিসলাইনমেন্টকে মিটমাট করে। এই নমনীয়তা কার্যকরভাবে সরঞ্জামের উপর যান্ত্রিক চাপ কমায়, বিয়ারিং এবং অন্যান্য গুরুত্বপূর্ণ উপাদানগুলির পরিষেবা জীবনকে উল্লেখযোগ্যভাবে প্রসারিত করে।

3. মজবুত এবং টেকসই নির্মাণ:
উচ্চ-মানের উপকরণ ব্যবহার করে তৈরি করা হয়-যেমন ইস্পাত বা নমনীয় লোহা-পণ্যটি ভারী শক লোডের জন্য ব্যতিক্রমী প্রতিরোধের প্রদর্শন করে এবং উচ্চ তাপমাত্রা বা ক্ষয়কারী অবস্থার দ্বারা চিহ্নিত কঠোর শিল্প পরিবেশে স্থিতিশীল অপারেশন বজায় রাখে।

4. দক্ষ, ব্যাকল্যাশ-মুক্ত অপারেশন:
গিয়ার দাঁতের সুনির্দিষ্ট মেশিং একটি ব্যাকল্যাশ-মুক্ত সংযোগ নিশ্চিত করে, অতিরিক্ত সমন্বয় উপাদানগুলির প্রয়োজন ছাড়াই মসৃণ এবং দক্ষ পাওয়ার ট্রান্সমিশনের গ্যারান্টি দেয়।

5. ইনস্টলেশন এবং রক্ষণাবেক্ষণ সহজ:
এর সাধারণ নকশা এবং ন্যূনতম চলমান অংশগুলির জন্য ধন্যবাদ, কাপলিংটি ইনস্টল করা এবং রক্ষণাবেক্ষণ করা উল্লেখযোগ্যভাবে সহজ, যা সরঞ্জামের ডাউনটাইম কমাতে এবং অপারেশনাল খরচ কমাতে সহায়তা করে।

মূল প্রযুক্তিগত বিশেষ উল্লেখ:
GA-সিরিজ কাপলিং মডেলের বিস্তৃত পরিসরে পাওয়া যায়—GA1 থেকে GA30 পর্যন্ত—বিভিন্ন শ্যাফ্ট ব্যাস এবং টর্কের প্রয়োজনীয়তা মিটমাট করার জন্য:

1. টর্ক রেঞ্জ:
নামমাত্র টর্ক ক্ষমতা 800 N·m (GA1) থেকে 3,500,000 N·m (GA30) পর্যন্ত বিস্তৃত বর্ণালী জুড়ে বিস্তৃত।

2. বর্ধিত টর্ক ক্ষমতা:
যখন গিয়ার দাঁতের সারফেস নাইট্রাইডিং বা সারফেস হার্ডেনিং ট্রিটমেন্টের মধ্য দিয়ে যায়, তখন নামমাত্র টর্ক রেটিং স্ট্যান্ডার্ড স্পেসিফিকেশনের সাপেক্ষে 1.3 ফ্যাক্টর দ্বারা বাড়ানো যেতে পারে, যার ফলে লোড-ভারিং ক্ষমতা আরও বৃদ্ধি পায়।

3. গতি কর্মক্ষমতা:
ছোট মডেলগুলি (যেমন GA1) উচ্চ গতিতে ব্যতিক্রমী স্থিতিশীলতা প্রদর্শন করে 7,100 r/min পর্যন্ত একটি অনুমোদিত ঘূর্ণন গতির বৈশিষ্ট্যযুক্ত।

4. মাত্রিক সামঞ্জস্যতা:
সর্বাধিক বোরের ব্যাস (dz) 220 মিমি পর্যন্ত পৌঁছায়, যা বিভিন্ন ধরণের শিল্প যন্ত্রপাতির শ্যাফ্টের মাত্রার সাথে সামঞ্জস্যের অনুমতি দেয়।

বিস্তৃত আবেদন ক্ষেত্র:
এর ব্যতিক্রমী নির্ভরযোগ্যতা এবং ক্ষতিপূরণের ক্ষমতার জন্য ধন্যবাদ, এই কাপলিংটি নিম্নলিখিত শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়:

খনি ও খনন:
ভারী-শুল্ক যন্ত্রপাতি-যেমন কনভেয়র সিস্টেম এবং ক্রাশার-এ নিযুক্ত করা হয়-যা উচ্চ টর্ক লোড এবং শ্যাফ্ট মিসলাইনমেন্ট জড়িত।

ইস্পাত শিল্প:
স্থিতিশীল ঘূর্ণন সঁচারক বল ট্রান্সমিশন প্রয়োজন সরঞ্জামের জন্য উপযুক্ত, যেমন ইস্পাত রোলিং মিল এবং ঘূর্ণমান ভাটা।

সজ্জা এবং কাগজ:
কাগজের মেশিন এবং পাল্পারের মতো যন্ত্রপাতিগুলিতে পাওয়া চাহিদাপূর্ণ অপারেটিং অবস্থার অধীনে নির্ভরযোগ্য পাওয়ার ট্রান্সমিশন সরবরাহ করে।

মেরিন এবং অফশোর ইঞ্জিনিয়ারিং:
প্রায়শই শিপ প্রপালশন সিস্টেম, থ্রাস্টার এবং ডেক মেশিনারিতে মোতায়েন করা হয়, যেখানে এটি কঠোর সামুদ্রিক পরিবেশেও অসামান্য কর্মক্ষমতা বজায় রাখে৷

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: GAZ ইন্টারমিডিয়েট শ্যাফ্ট ড্রাম গিয়ার কাপলিং এর সাথে সংযুক্ত (Q/YG 12007X-2018)
পরবর্তী: ব্রেক হুইল সহ GBLZ ড্রাম গিয়ার কাপলিং (Q/YG 11005X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

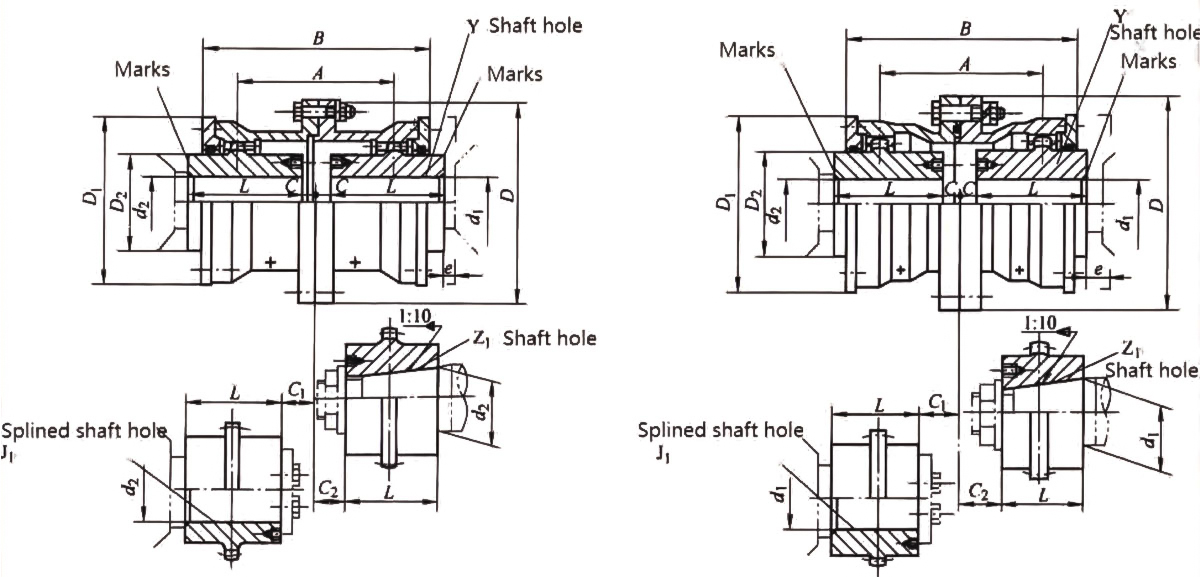

GA টাইপ ড্রাম গিয়ার কাপলিং এর বেসিক প্যারামিটার এবং প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক Tn/KN.m	অনুমোদিত গতি [n]/r.min- ¹	খাদ গর্ত ব্যাস	খাদ গর্ত দৈর্ঘ্য L		D	D ₁	D ₂	B	A	C	C ₁	C ₂	e	জড়তার মুহূর্ত /কেজি.m ²	গ্রীস পরিমাণ /mL	ভর /kg
			d ₁ ,d ₂ ,d _z	Y	J ₁ ,জেড ₁
			মিমি
GA1	800	7100	16,18,19	42	-	125	95	60	115	75	20	-	-	30	0.009	55	5.9
			20,22,24	52	38						10	-	24
			25,28	62	44						2.5	-	19
			30,32,35,38	82	60							15	22
GA2	1400	6300	25,28	62	44	145	120	75	135	88	10.5	-	29	30	0.02	100	9.7
			30,32,35,38	82	60						2.5	12.5	30
			40,42,45,48	112	84							13.5	28
GA3	2800	5900	30,32,35,38	82	60	170	140	95	155	106	3	24.5	25	30	0.047	140	17.2
			40,42,45,48,50,55,56	112	84							17	28
			60	142	107								35
GA4	5000	5400	32,35,38	82	60	195	165	115	178	125	14	37	32	30	0.091	170	24.9
			40,42,45,48,50,55,56	112	84						3	17	28
			60,63,65,70	142	107								35
GAS	8000	5000	40,42,45,48,50,55,56	112	84	225	183	130	198	142	3	25	28	30	0.0167	270	38
			60,63,65,70,71,75	142	107							20	35
			80	172	132							22	43
GA6	11200	4800	48,50,55,56	112	84	240	200	145	218	160	6	35	35	30	0.267	380	48.2
			60,63,65,70,71,75	142	107						4	20
			80,85,90	172	132							22	43
GA7	15000	4500	60,63,65,70,71,75	142	107	260	230	160	244	180	4	25	35	30	0.453	570	68.9
			80,85,90,95	172	132							22	43
			100	212	167
GA8	21200	4000	65,70,71,75	142	107	280	245	175	264	193	5	35	35	30	0.646	660	83.3
			80,85,90,95	172	132							22	43
			100,110	212	167								48
GA9	26500	3500	70,71,75	142	107	315	270	200	284	208	10	45	45	30	1.036	700	110
			80,85,90,95	172	132						5	22	43
			100,110,120,125	212	167								49
GA10	42500	3200	80,85,90,95	172	132	345	300	220	330	249	5	43	43	30	1.88	900	156.7
			100,110,120,125	212	167							22	49
			130,140	252	202							29	54
GA11	60000	3000	100,110,120	212	167	380	330	260	360	267	6	29	49	40	3.28	1200	217.1
			130,140,150	252	202								54
			160	302	242								64
GA12	80000	2600	120	212	167	440	380	290	416	313	6	57	57	40	5.08	2000	305.1
			130,140,150	252	202							29	55
			160,170,180	302	242								68
GA13	112000	2300	140,150	252	202	480	420	320	476	364	7	54	57	40	10.06	3000	419.4
			160,170,180	302	242							32	70
			190,200	352	282								80
GA14	160000	2100	160,170,180	302	242	520	465	360	532	415	8	42	70	40	16.774	4500	593.9
			190,200,220	352	282							32	80
GA15	224000	1900	190,200,220	352	282	580	510	400	556	429	10	34	80	40	26.55	5000	783.3
			240,250	410	330							38	-
GA16	355000	1600	200,220	352	282	680	595	465	640	501	10	58	80	50	52.22	8000	1134.4
			240,250,260	410	330							38	-
			280	470	380
GA17	400000	1500	220	352	282	720	645	495	672	512	10	74	80	50	69	10000	1305
			240,250,260	410	330							39	-
			280,300	470	380
GA18	500000	1400	240,250,260	410	330	775	675	520	702	524	10	46	-	50	96.16	11000	1626
			280,300,320	470	380							41
GA19	630000	1300	260	410	330	815	715	560	744	560	10	67	-	50	115.6	13000	1773
			280,300,320	470	380							41
			340	550	450
GA20	710000	1200	280,300,320	470	380	855	755	585	786	595	13	44	-	50	167.41	16000	2263
			340,360	550	450
GA21	900000	1100	300,320	470	380	915	795	620	808	611	13	59	-	50	215.7	20000	2593
			340,360,380	550	450							44
			400'	650	540
GA22	950000	950	340,360,380	550	450	960	840	665	830	632	13	44	-	60	278.07	26000	3036
			400,420	650	540
GA23	1120000	900	360,380	550	450	1010	890	710	870	666	13	44	-	60	379.4	29000	3668
			400,420,450	650	540							48
GA24	1250000	875	380	550	450	1050	925	730	890	685	15	46	-	60	448.1	32000	3946
			400,420,450,480*	650	540							50
GA25	1400000	850	400,420,450,480,500*	650	540	1120	970	770	930	724	15	50	-	60	564.64	34000	4443
GA26	1600000	825	420,450,480,500,530*	650	540	1160	990	800	950	733	15	50	-	60	637.4	37000	4791
GA27	1800000	800	450,480,500	650	540	1210	1060	850	958	739	15	55	-	70	866.26	45000	5758
			530,560*	800	680
GA28	2000000	770	480,500	650	540	1250	1080	890	1034	805	20	55	-	70	1020.76	47000	6232
			530,560,600'	800	680
GA29	2800000	725	500	650	540	1340	1200	960		792	20	57	-	80	1450.84	50000	7549
			530,560,600,630"	800	680							55
GA30	3500000	700	560,600,630	800	680	1390	1240	1005	1050	806	20	55	-	80	1974.17	59000	9541
			670*	—	780

দ্রষ্টব্য:

1. কাপলিং ভর এবং জড়তার মুহূর্ত হল আনুমানিক মান প্রতিটি মডেলের ন্যূনতম শ্যাফ্ট গর্ত ব্যাসের সর্বোচ্চ শ্যাফ্ট গর্ত দৈর্ঘ্য অনুযায়ী গণনা করা হয়।

2. D₂≥465mm, এর 0-Rring একটি বৃত্তাকার বিভাগ রাবার স্ট্রিপ বন্ধন ব্যবহার করে।

3. টেবিলে "*" চিহ্নিত শ্যাফ্ট গর্তের আকার শুধুমাত্র d-এর জন্য উপযুক্ত ₂ নির্বাচন

4. d এর সর্বোচ্চ ব্যাস _z 220 মিমি হয়।

5. টেবিলে নামমাত্র টর্কের মান, যখন গিয়ার পৃষ্ঠটি নাইট্রাইডেড বা পৃষ্ঠ শক্ত হয়, টেবিলের নামমাত্র টর্কের মান 1.3 দ্বারা গুণিত হয়।
