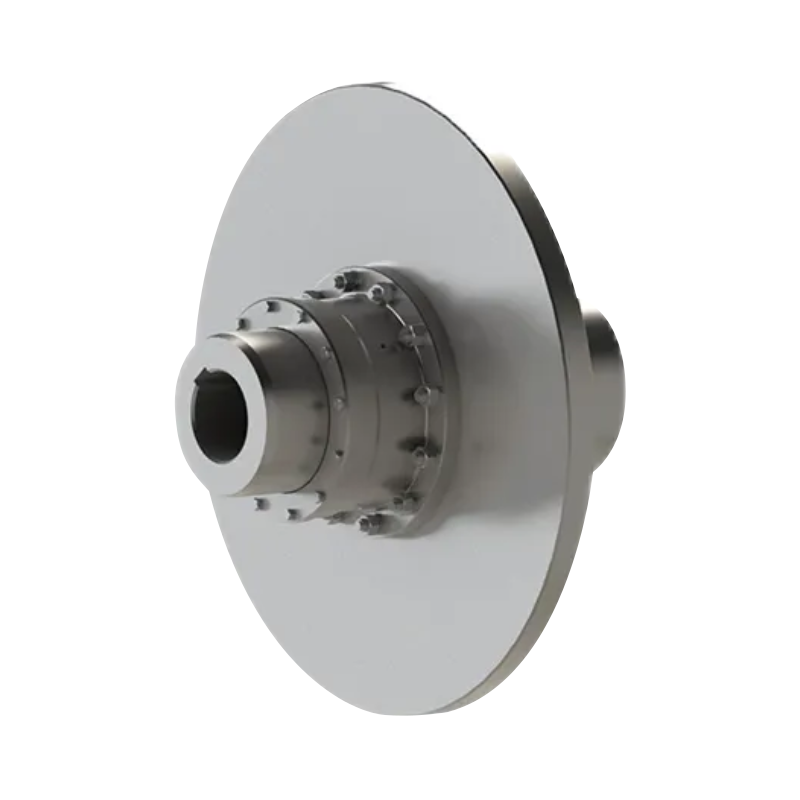

ব্রেক ডিস্কের সাথে GAP ড্রাম গিয়ার কাপলিং (Q/YG 12008X-2018)

মূল নকশা এবং কাঠামোগত বৈশিষ্ট্য:

1. উন্নত মিসালাইনমেন্ট ক্ষতিপূরণ ক্ষমতা:
প্রচলিত মডেলগুলির সাথে তুলনা করে, GAP কাপলিংয়ে একটি বিস্তৃত অভ্যন্তরীণ গিয়ার হাতা নকশা রয়েছে। এই বিশেষ জ্যামিতিক কাঠামো উচ্চতর অক্ষীয় স্থানচ্যুতি ক্ষতিপূরণের ক্ষমতা প্রদান করে, জটিল প্রান্তিককরণ বিচ্যুতিগুলি পরিচালনা করার সময় কাপলিংকে ব্যতিক্রমীভাবে ভাল কাজ করতে সক্ষম করে।

2. অপ্টিমাইজড লোড ডিস্ট্রিবিউশন স্ট্রাকচার:
সাধারণ শিল্প কনফিগারেশনে, GAP কাপলিং সাধারণত GBZ এবং GAZ কাপলিং এর সাথে যুক্ত হয়, মধ্যবর্তী শ্যাফ্টটি বাহ্যিক গিয়ার হাতা প্রান্তের মাধ্যমে সংযুক্ত থাকে। ব্রেক ডিস্কটি সরাসরি অর্ধেক কাপলিংয়ে মাউন্ট করা হয়, যার ফলে ব্রেকিংয়ের সময় তৈরি হওয়া ওজন লোড এবং কম্পন অর্ধেক কাপলিং দ্বারা সম্পূর্ণরূপে শোষিত হয়। এই নকশাটি ব্রেক করার সময় মুকুটযুক্ত গিয়ার দাঁতের মেশিং কর্মক্ষমতাকে উল্লেখযোগ্যভাবে উন্নত করে এবং সমগ্র ট্রান্সমিশন সিস্টেমের পরিষেবা জীবনকে ব্যাপকভাবে প্রসারিত করে।

3. দ্বিমুখী ঘূর্ণন নমনীয়তা:
পণ্যটি ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীত দিকে ঘূর্ণনকে সমর্থন করে, এটি ঘন ঘন শুরু, স্টপ এবং দিকনির্দেশক পরিবর্তনের সাথে জড়িত অপারেটিং অবস্থার চাহিদার জন্য অত্যন্ত উপযুক্ত করে তোলে।

মূল কর্মক্ষমতা সুবিধা:

1. অসামান্য পাওয়ার ট্রান্সমিশন ক্ষমতা:
পণ্যটি 630 N·m থেকে 112,000 N·m পর্যন্ত নামমাত্র টর্ক (Tn) ক্ষমতা সহ একটি বিস্তৃত টর্ক পরিসীমা কভার করে।

2. কঠোর নিরাপত্তা মান:
যান্ত্রিক ক্ষতি রোধ করার জন্য, ডিজাইনের স্পেসিফিকেশনে বলা হয়েছে যে সর্বোচ্চ ব্রেকিং টর্ক (Tm) নামমাত্র টর্কের (Tm ≤ 2Tn) দ্বিগুণের বেশি হওয়া উচিত নয়। এই প্রয়োজনীয়তা সমগ্র ট্রান্সমিশন সিস্টেমের জন্য একটি নির্ভরযোগ্য নিরাপত্তা মার্জিন প্রদান করে।

3. উচ্চ গতির কর্মক্ষমতা:
GAP1-এর মতো ছোট মডেলগুলি উচ্চ-গতির অপারেটিং অবস্থার মধ্যেও চমৎকার ঘূর্ণন ভারসাম্য এবং কম কম্পনের মাত্রা বজায় রেখে 4,000 r/min পর্যন্ত অনুমোদিত ঘূর্ণন গতি প্রদান করে।

4. রক্ষণাবেক্ষণ-বান্ধব ডিজাইন:

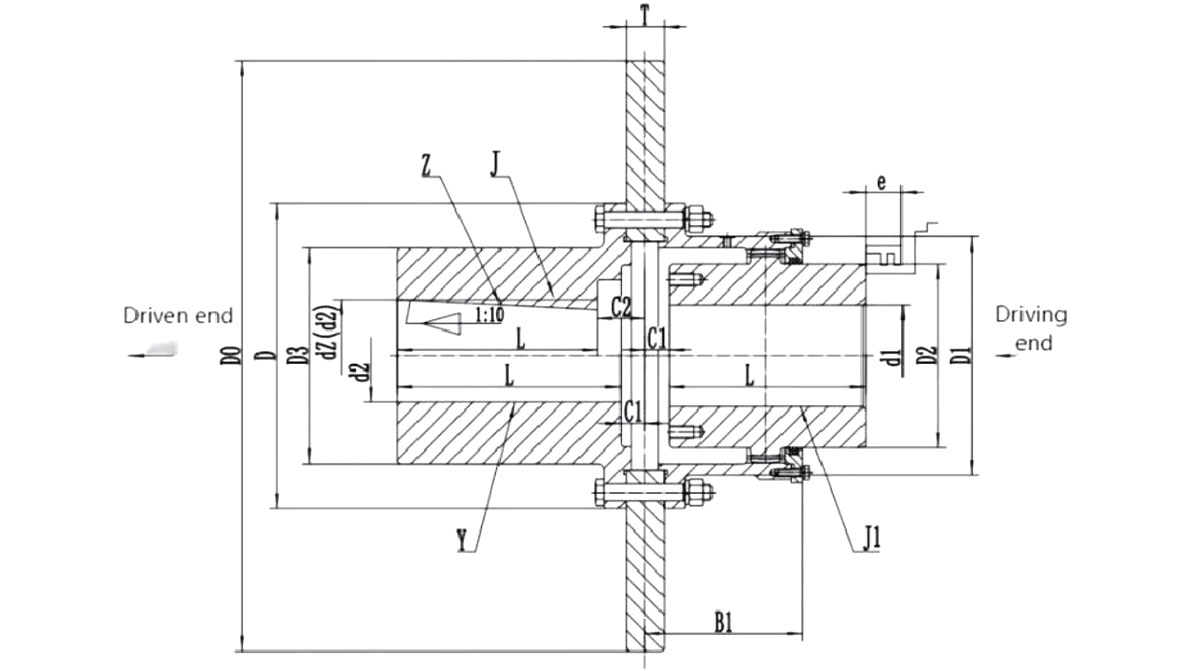

সীল প্রতিস্থাপনের জন্য প্রয়োজনীয় ছাড়পত্র প্রদানের জন্য কাঠামোগত পরামিতিগুলির মধ্যে "e" হিসাবে চিহ্নিত একটি উত্সর্গীকৃত মাত্রা সংজ্ঞায়িত করা হয়েছে৷ এই ব্যবহারকারী-ভিত্তিক নকশাটি রক্ষণাবেক্ষণ কর্মীদের সিস্টেমটিকে সম্পূর্ণরূপে ভেঙে না দিয়ে সুবিধামত সার্ভিসিং এবং সীল প্রতিস্থাপন করতে দেয়।

প্রযুক্তিগত স্পেসিফিকেশন ওভারভিউ:
GAP সিরিজ GAP1 থেকে GAP14 পর্যন্ত একাধিক মডেলে পাওয়া যায়।

1. বোর সামঞ্জস্যতা:
Y-Y, J1-J1, এবং Z-Z সমন্বয় সহ বিভিন্ন ধরনের শ্যাফ্ট বোর কনফিগারেশন সমর্থন করে, বিভিন্ন ইনস্টলেশনের প্রয়োজনীয়তার জন্য নমনীয়তা প্রদান করে।

2. ব্রেক ডিস্ক স্পেসিফিকেশন:
স্ট্যান্ডার্ড ব্রেক ডিস্কের ব্যাস (D₀) 315 মিমি থেকে 1000 মিমি পর্যন্ত, যা বিভিন্ন ধরণের মূলধারার ডিস্ক ব্রেক সিস্টেমের সাথে সংযোগকে সামঞ্জস্যপূর্ণ করে তোলে।

3. হেভি-ডিউটি ক্ষমতা:
সর্বাধিক বোরের ব্যাস (dz) 220 মিমি পর্যন্ত পৌঁছেছে, যা বিভিন্ন ভারী শিল্প মেশিনের পাওয়ার শ্যাফ্ট সিস্টেমগুলিকে সামঞ্জস্য করতে কাপলিংকে সক্ষম করে।

শিল্প অ্যাপ্লিকেশনের বিস্তৃত পরিসর:
এর নির্ভরযোগ্য ব্রেকিং ইন্টিগ্রেশন এবং চমৎকার ক্ষতিপূরণ কর্মক্ষমতা সহ, GAP কাপলিং অনেক ভারী শিল্প খাতে একটি পছন্দের সমাধান হয়ে উঠেছে।

1. উত্তোলন এবং পোর্ট যন্ত্রপাতি:
উত্তোলন এবং ভ্রমণ পদ্ধতিতে একটি গুরুত্বপূর্ণ উপাদান হিসাবে কাজ করে, সুনির্দিষ্ট শুরু, থামানো এবং ভারী লোডের অবস্থান নিশ্চিত করে।

2. ধাতুবিদ্যা এবং খনির সরঞ্জাম:
উচ্চ তাপমাত্রা এবং ভারী প্রভাব লোড দ্বারা চিহ্নিত গুরুতর অপারেটিং অবস্থার অধীনে পাওয়ার ট্রান্সমিশন সিস্টেমের স্থায়িত্ব বজায় রাখে।

3. জল চিকিত্সা, কাগজ উত্পাদন, এবং পরিবাহক সিস্টেম:
দীর্ঘ শ্যাফ্ট সংযোগ এবং ঘন ঘন ব্রেকিং অপারেশন প্রয়োজন উত্পাদন লাইনে টেকসই এবং নির্ভরযোগ্য পাওয়ার ট্রান্সমিশন সমর্থন প্রদান করে৷
