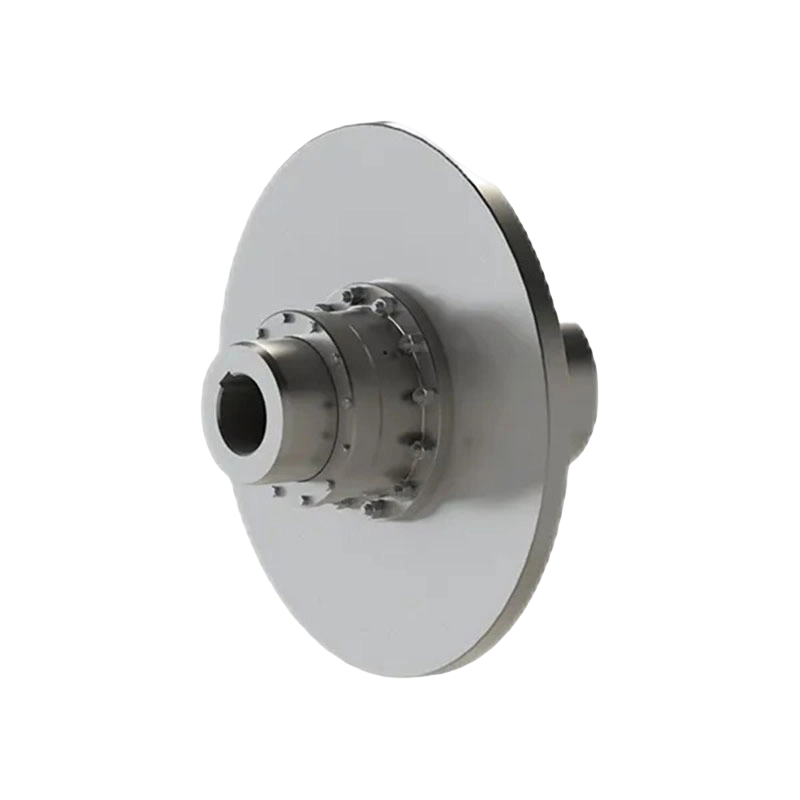

পণ্য ওভারভিউ: ব্রেক ডিস্কের সাথে GAPK টাইপ ড্রাম গিয়ার কাপলিং (স্ট্যান্ডার্ড: Q/YG 12009X-2018) একটি ট্রান্সমিশন ডিভাইস যা বিশেষভাবে ডিস্ক ব্রেকের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। এই পণ্যটি দ্বিমুখী ঘূর্ণন সমর্থন করে, জটিল কাজের অবস্থার অধীনে পাওয়ার ট্রান্সমিশন এবং ব্রেকিং প্রয়োজনীয়তা পূরণ করে।

কাঠামোগত বৈশিষ্ট্য:

1. ডাবল ড্রাম গিয়ার গঠন: চমৎকার স্থানচ্যুতি ক্ষতিপূরণ ক্ষমতা ধারণ করে, কার্যকরভাবে বৃহৎ অক্ষীয় মিসলাইনমেন্টের জন্য ক্ষতিপূরণ দেয়।

2. অপ্টিমাইজড ব্রেক ডিস্ক বিন্যাস: ব্রেক ডিস্কটি কাপলিং এর চালিত প্রান্তে মাউন্ট করা হয়, অর্ধ-কাপলিং সম্পূর্ণভাবে ওজন বহন করে, ব্রেকিং লোড কাজ করে এবং ব্রেক ডিস্কের কম্পন। এই নকশাটি ব্রেক করার সময় ড্রাম গিয়ারের মেশিং কর্মক্ষমতাকে উল্লেখযোগ্যভাবে উন্নত করে, ট্রান্সমিশন সিস্টেমের স্থায়িত্ব বাড়ায়।

3. সন্নিবেশ-মাউন্ট ডিজাইন: ব্রেক ডিস্ক একটি সন্নিবেশ-মাউন্ট কাঠামো গ্রহণ করে, যা ব্যবহারকারীদের দ্রুত ট্রান্সমিশন সরঞ্জামগুলি বিচ্ছিন্ন না করে ব্রেক ডিস্ক প্রতিস্থাপন করতে দেয়, যা রক্ষণাবেক্ষণের সময়কে ব্যাপকভাবে হ্রাস করে।

4. কমপ্যাক্ট গঠন এবং তাপ অপচয়: সামগ্রিক কাঠামোগত নকশা বৈজ্ঞানিকভাবে কমপ্যাক্ট, ব্রেক ডিস্কের জন্য চমৎকার শীতলকরণ এবং তাপ অপচয়ের শর্ত প্রদান করে, দীর্ঘায়িত উচ্চ-তীব্রতা অপারেশনের অধীনে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

মূল সুবিধা:

1. উচ্চ নিরাপত্তা: কাপলিং এর সর্বোচ্চ ব্রেকিং টর্ক তার নিজস্ব কাঠামোগত শক্তি দ্বারা সীমাবদ্ধ নয়, নিরাপদ এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

2. শক্তিশালী লোড ক্ষমতা: লোড, গতি এবং দিকনির্দেশের ঘন ঘন পরিবর্তন সহ ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য বিশেষভাবে উপযুক্ত।

3. বহুমুখী কনফিগারেশন: বিভিন্ন শিল্প ইন্টারফেসের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়ার জন্য বিভিন্ন শ্যাফ্ট হোল কম্বিনেশন (যেমন, Y-Y, J1-J1, Z-Z, Z1-Z1, ইত্যাদি) অফার করে।

প্রযুক্তিগত বিশেষ উল্লেখ:

1. নামমাত্র টর্ক (টি _n ): 630 N.m থেকে 112,000 N.m

2. অনুমতিযোগ্য গতি (n): 1200 r/min থেকে 4000 r/min (নির্দিষ্ট মডেলের উপর নির্ভর করে)।

3. সর্বোচ্চ ব্রেকিং টর্ক (টি _m ): নামমাত্র টর্কের দ্বিগুণের বেশি হওয়া উচিত নয় (যেমন, টি _m ≤ 2T _n )

4. মাপ: GAPK1 থেকে GAPK14 পর্যন্ত বিভিন্ন মাপ কভার করে, শ্যাফ্ট হোল ব্যাসের বিস্তৃত পরিসরে অভিযোজিত।

আবেদনের ক্ষেত্র: এই পণ্য সিরিজ ব্যাপকভাবে ট্রান্সমিশন নির্ভুলতা এবং ব্রেকিং নির্ভরযোগ্যতার জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা সহ ভারী যন্ত্রপাতি শিল্পে ব্যবহৃত হয়, যার মধ্যে রয়েছে: ধাতুবিদ্যা এবং খনির সরঞ্জাম; উত্তোলন এবং পোর্ট যন্ত্রপাতি; জল সংরক্ষণ এবং কাগজ তৈরির সরঞ্জাম।

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: GC ড্রাম গিয়ার কাপলিং (Q/YG 13010X-2018)
পরবর্তী: ব্রেক ডিস্কের সাথে GAP ড্রাম গিয়ার কাপলিং (Q/YG 12008X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

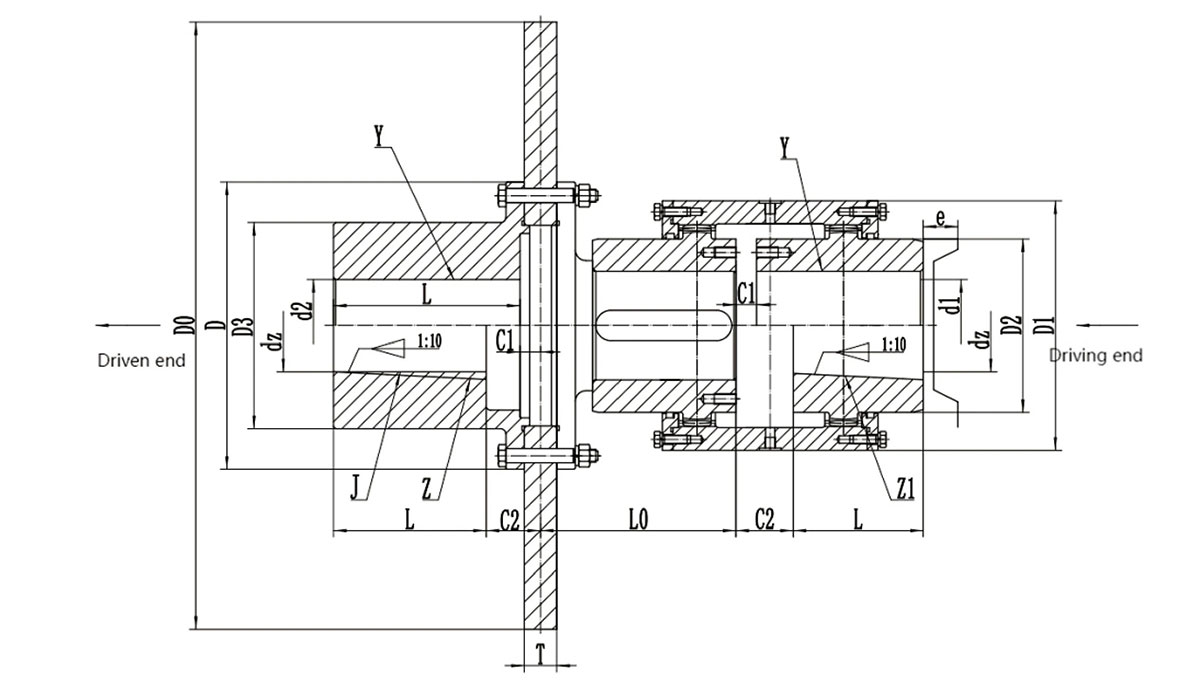

GAPK-টাইপ ড্রাম গিয়ার কাপলিং গঠন ফর্ম

Y-Y টাইপ শ্যাফট হোল J1-J1 টাইপ শ্যাফট হোল Z-Z টাইপ শ্যাফট হোল Z1-Z1 টাইপ শ্যাফট হোল

ব্রেক ডিস্কের সাথে GAPK টাইপ ড্রাম গিয়ার কাপলিং এর মৌলিক পরামিতি এবং প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক Tn/KN.m	অনুমোদিত গতি [n]/r.min⁻¹	খাদ গর্ত ব্যাস d ₁ ,d ₂ ,d _z		খাদ গর্ত দৈর্ঘ্য L		ডি₀	D	ডি₁	D₂	D₃	L₀	T	C₁	C₂	e	গ্রীস পরিমাণ /mL	ভর /কেজি	জড়তার মুহূর্ত /কেজি·m²
			থেকে	পর্যন্ত	Y	J₁, Z₁
GAPK1	630	4000	20	24	52	38	315	125	100	55	80	90	20	25	39	30	55	18.3	0.16
			25	28	62	44								17.5	34
			30	38	82	60									37
GAPK2	1120	4000	25	28	62	44	315	144	120	65	95	105	20	25.5	44	30	100	22.5	0.18
			30	38	82	60								17.5	45
			40	48	112	84									43
GAPK3	2240	3550	30	38	82	60	355	174	140	85	115	130	20	18	40	30	140	36.5	0.31
			40	56	112	84									43
			60	-	142	107									50
GAPK4	3550	2500	32	38	82	60	400	196	162	105	130		30	29	47	30	170	59.9	0.75
			40	56	112	84	450							18	43			68.9	1.21
			60	70	142	107	500								50			79.5	1.77
GAPK5	5000	2500	40	56	112	60	400 450 500	224	190	120	150	150	30	18	43	30	270	67.5	0.84
			60	75	142	84									50			76.5	1.3
			80	85	172	107									58			87.1	1.86
GAPK6	7100	2000	48	56	112	84	450 500 560 630	241	205	135	170	155	30	19	21	30	380	99.1 109.7 121.1 137.3	1.41 1.97 2.87 4.43
			60	75	142	107									50
			80	90	172	132									55

GAPK7	10000	1700	60	75	142	84	450 500 560 630	265	230	150	190	180	30	19	50	30	570	128.3 138.9 150.3 166.5	2.22 3.12 4.68 7.2
			80	95	172	107									58
			100	105	212	132									63

GAPK8	14000	1700	65	75	142	107	500 560 630 710	285	255	165	210	180	30	20	50	30	660	155.4 166.4 183 201.1	2.45 3.35 4.91 7.43
			80	95	172	132									58
			100	115	212	167									63

GAPK9	18000	1600	70	75	142	107	560 630 710 800	314	272	190	225	200	30	20	25	30	700	191.5 207.7 223.1 265.7	3.78 5.34 7.86 12.96
			80	95	172	132									58
			100	120	212	167									64

GAPK10	31500	1600	80	95	172	132	630 710 800	346	300	210	250	230	30	20	58	30	900	268.8	6.29
			100	125	212	167									64			284.2	8.81
			130	140	252	202									69			326.8	13.91
GAPK11	40000	1400	100	125	212	167	710 800 900	385	342	250	285	260	30	21	64	40	1200	361.2	10.52
			130	150	252	202									69			403.8	15.62
			160	170	302	242									79			441.4	22.48
GAPK12	56000	1400	-	120	212	167	710 800 900	442	384	280	325	280	30	21	72	40	2000	462.5	13.54
			130	150	252	202									70			505.5	18.64
			160	180	302	242									83			543.1	25.5
GAPK13	80000	1400	140	150	252	202	800 900	482	430	310	360	320	30	22	72	40	3000	658.2 695.8	23.65 30.51
			160	180	302	242									85
			190	210	352	282									95
GAPK14	112000	1200	160	180	302	242	900 100 0	520	465	350	410	360	30	23	85	40	4500	930.1 950.1	39.3 46.8
			190	220	352	282									95

দ্রষ্টব্য:

1. কাপলিং এর জড়তার ভর এবং মুহূর্ত হল J অনুযায়ী গণনা করা আনুমানিক মান ₁ প্রতিটি ধরনের খাদ প্রসারিত.

2. কাপলিং Tm-এর সর্বোচ্চ ব্রেকিং টর্ক নামমাত্র টর্ক Tn এর 2 গুণ বেশি হবে না, অর্থাৎ Tm≤2Tn।

3. e সীল প্রতিস্থাপনের জন্য প্রয়োজনীয় আকার।

4. কাপলিং খাদ গর্ত সমন্বয় Z হয় ₁ /জে ₁ ,ওয়াই/ওয়াই,জে ₁ /জে ₁ ,Y/J ₁ .
