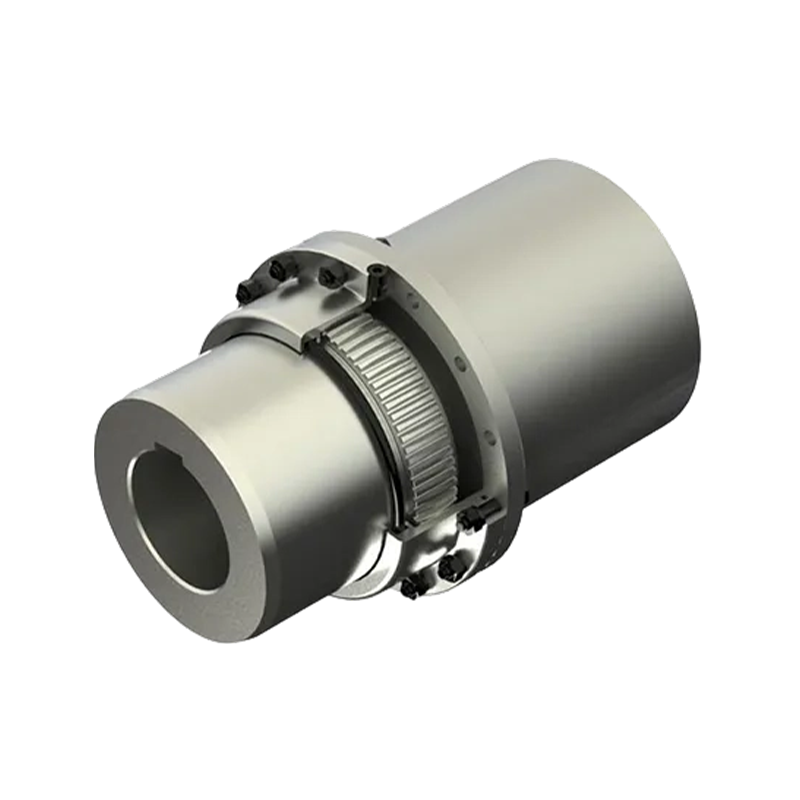

GBZ মধ্যবর্তী শ্যাফ্ট ড্রাম গিয়ার কাপলিং এর সাথে সংযুক্ত (Q/YG 11002X-2018)

Name: GBZ মধ্যবর্তী শ্যাফ্ট ড্রাম গিয়ার কাপলিং এর সাথে সংযুক্ত (Q/YG 11002X-2018)
Rating: 5 (99 reviews)

পণ্য মূল ওভারভিউ:

জিবি-সিরিজ ড্রাম-গিয়ার কাপলিং শিল্প ট্রান্সমিশন সিস্টেমের মধ্যে একটি গুরুত্বপূর্ণ উপাদান। ঘূর্ণায়মান শ্যাফ্টগুলির সাথে সংযোগকারী একটি নির্ভুল লিঙ্ক হিসাবে পরিবেশন করা, এটি যান্ত্রিক সিস্টেমের মধ্যে টর্ক এবং ঘূর্ণন গতির বিরামহীন সংক্রমণ নিশ্চিত করে। Q/YG11001X-2018 স্ট্যান্ডার্ডের সাথে কঠোরভাবে সম্মতিতে নির্মিত, এই পণ্যটিতে উন্নত নির্ভুলতা গিয়ার-কাটিং প্রযুক্তি এবং শক্তিশালী যান্ত্রিক উপাদান রয়েছে। এটি অত্যন্ত দক্ষ এবং স্থিতিশীল পাওয়ার ট্রান্সমিশন প্রদান করে-এমনকি ভারী বোঝার মধ্যেও, কম্পনের মধ্যে এবং পরিবর্তনশীল অপারেটিং অবস্থার মধ্যেও।

ব্যতিক্রমী পণ্য বৈশিষ্ট্য:

1. উচ্চ-নির্ভুল ইঞ্জিনিয়ারিং ডিজাইন: এর মূল অংশে, এই কাপলিংটি একটি নির্ভুল-মেশিনযুক্ত ড্রাম-গিয়ার মেকানিজম ব্যবহার করে। একটি অপ্টিমাইজ করা গিয়ার জ্যামিতি ডিজাইনের মাধ্যমে, এটি শুধুমাত্র টর্ক ট্রান্সমিশন ক্ষমতাই বাড়ায় না কিন্তু অপারেশন চলাকালীন তা উল্লেখযোগ্যভাবে পরিধান কমায়।

2. অসামান্য প্রান্তিককরণ এবং ক্ষতিপূরণ ক্ষমতা: স্ট্রাকচারাল ডিজাইনের বৈশিষ্ট্যগুলি ব্যতিক্রমী নমনীয়তা, এটিকে কার্যকরভাবে শ্যাফ্টের মধ্যে ভুল বিচ্যুতির জন্য ক্ষতিপূরণ দিতে সক্ষম করে। এই বৈশিষ্ট্যটি শুধুমাত্র যান্ত্রিক উপাদানের চাপকে উল্লেখযোগ্যভাবে হ্রাস করে না বরং সমগ্র ট্রান্সমিশন সিস্টেমের কার্যক্ষম নির্ভরযোগ্যতাও বাড়ায়, এটি কঠোর পরিবেশ বা অত্যন্ত কঠোর প্রান্তিককরণের প্রয়োজনীয়তা সহ শিল্প অ্যাপ্লিকেশনের জন্য বিশেষভাবে উপযুক্ত করে তোলে।

3. মজবুত এবং টেকসই শিল্প নির্মাণ: কঠোর উত্পাদন প্রক্রিয়ার সাথে মিলিত উচ্চ-মানের উপকরণ ব্যবহার করে, পণ্যটি ভারী-লোড অবস্থার অধীনে দীর্ঘ পরিষেবা জীবন নিশ্চিত করে। এটি ঘন ঘন প্রতিস্থাপনের প্রয়োজনীয়তা হ্রাস করে, যার ফলে ব্যবসার জন্য দীর্ঘমেয়াদী অপারেশনাল খরচ হ্রাস পায়।

4. সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ: পণ্যের নকশাটি সাইটের অপারেশনাল দক্ষতাকে অগ্রাধিকার দেয়, দ্রুত সমাবেশ এবং বিচ্ছিন্নকরণের সুবিধা দেয়। এই সহজ-রক্ষণাবেক্ষণ বৈশিষ্ট্যটি উল্লেখযোগ্যভাবে সরঞ্জাম পরিষেবার সময় ডাউনটাইম হ্রাস করে, ব্যবসাগুলিকে তাদের উত্পাদনশীলতা সর্বাধিক করতে সহায়তা করে।

মূল প্রযুক্তিগত বিশেষ উল্লেখ:

GB-সিরিজের কাপলিংগুলি GB1 থেকে GB25 পর্যন্ত মডেলের বিস্তৃত পরিসরকে অন্তর্ভুক্ত করে—ছোট আকারের নির্ভুলতা সরঞ্জাম থেকে অতি-ভারী-শুল্ক শিল্প যন্ত্রপাতি পর্যন্ত অ্যাপ্লিকেশনগুলির বিভিন্ন প্রয়োজনীয়তা পূরণ করতে সক্ষম:

1. নামমাত্র টর্ক (Tn): একটি অত্যন্ত বিস্তৃত পরিসর কভার করে, 0.63 kN·m থেকে শুরু করে এবং 5600 kN·m পর্যন্ত ভারী-শুল্ক টর্ক লোড প্রেরণ করতে সক্ষম।

2. অনুমতিযোগ্য গতি ([n]): 420 r/min থেকে 6500 r/min পর্যন্ত বিস্তৃত একটি ঘূর্ণন গতির পরিসীমা সহ উচ্চ-গতি থেকে কম-গতির অ্যাপ্লিকেশন পর্যন্ত বিভিন্ন অপারেটিং অবস্থার সমর্থন করে।

3. বোর সামঞ্জস্যতা: বোরের ব্যাস (d1, d2) 16 মিমি থেকে 1040 মিমি পর্যন্ত, যখন বোরের দৈর্ঘ্য (L) 45 মিমি থেকে 900 মিমি এর মধ্যে পড়ে।

4. শারীরিক মাত্রা: ইউনিটের ওজন একটি হালকা 3.5 কেজি থেকে ভারী-শুল্ক 22,381 কেজি পর্যন্ত, গ্রীস ভর্তি ভলিউম 31 মিলি থেকে 23,000 মিলি পর্যন্ত পরিবর্তিত হয়।

সাধারণ অ্যাপ্লিকেশন ক্ষেত্র

এর ব্যতিক্রমী কর্মক্ষমতা এবং শক্তিশালী ডিজাইনের জন্য ধন্যবাদ, এই পণ্যটি অনেক ভারী শিল্প খাতে ব্যাপকভাবে ব্যবহার করা হয়, যার মধ্যে রয়েছে:

1. ধাতুবিদ্যা এবং খনির সরঞ্জাম: রোলিং মিল ড্রাইভ, ক্রাশার এবং খনি উত্তোলন।

2. উত্তোলন এবং পরিবহন যন্ত্রপাতি: বড় আকারের ক্রেন, পোর্ট হ্যান্ডলিং সরঞ্জাম এবং উপাদান পরিবহন ব্যবস্থা।

3. সাধারণ ভারী সরঞ্জাম: কাগজ তৈরির যন্ত্রপাতি, হাইড্রোলিক ইঞ্জিনিয়ারিং সরঞ্জাম, এবং বিভিন্ন বড় আকারের শিল্প পাম্প এবং কম্প্রেসার সিস্টেম।

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: GBD মোটর শ্যাফ্ট এক্সটেনশন ড্রাম গিয়ার কাপলিং (Q/YG 11003X-2018)
পরবর্তী: জিবি ড্রাম গিয়ার কাপলিং (Q/YG11001X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

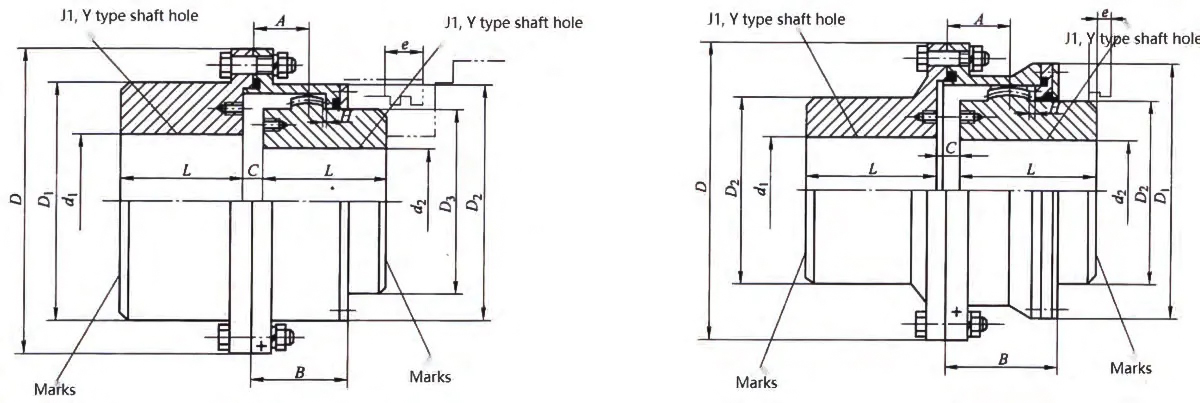

GBZl~GBZ13 টাইপ ড্রাম গিয়ার কাপলিং	GBZ14~GBZ25 টাইপ ড্রাম গিয়ার কাপলিং

মধ্যবর্তী খাদ মৌলিক পরামিতি এবং প্রধান মাত্রা সহ GBZ টাইপ ড্রাম গিয়ার কাপলিং

টাইপ	নামমাত্র টর্ক Tn/KN·m	অনুমোদনযোগ্য গতি [n]/r.min⁻¹	খাদ গর্ত ব্যাস		খাদ গর্ত দৈর্ঘ্য	D	ডি₁	D₂	D₃	C	H	A	B	e	এর মুহূর্ত জড়তা /কেজি·m²	এর পরিমাণ গ্রীস /mL	ভর /kg
			d₁	d₂	L	D	ডি₁	D₂	D₃	C	H	A	B	e
			মিমি
GBZ1	0.63	6500	16-50	16-35	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60	20-45	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70	22-56	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80	38-65	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90	40-75	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105	45-90	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115	50-105	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125	55-115	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150	60-135	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150	65-150	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175	110-175	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200	130-200	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225	150-225	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250	170-250	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285	190-285	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320	220-320	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365	250-365	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400	280-400	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470	300-470	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540	360-540	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600	400-600	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680	450-680	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770	530-770	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850	560-850	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670-1040	670-1040	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
