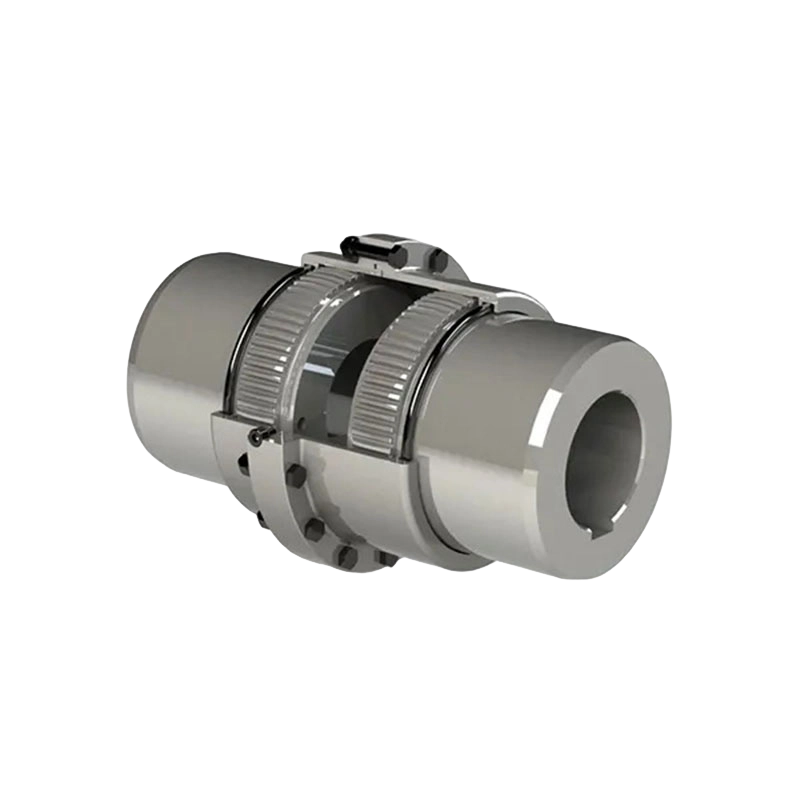

GBD মোটর শ্যাফ্ট এক্সটেনশন ড্রাম গিয়ার কাপলিং (Q/YG 11003X-2018)

পণ্য ওভারভিউ:

GBD সিরিজ মোটর শ্যাফ্ট ড্রাম-গিয়ার কাপলিং একটি ব্যতিক্রমী পাওয়ার ট্রান্সমিশন সমাধান উপস্থাপন করে। একটি শক্তিশালী, নির্ভরযোগ্য, এবং অত্যন্ত বহুমুখী নকশা দ্বারা চিহ্নিত, এটি শিল্প সেক্টরের বিভিন্ন পরিসরে ব্যাপকভাবে ব্যবহৃত হয়। একটি মোটর শ্যাফ্টকে তার চালিত সরঞ্জামের সাথে সংযুক্ত করার গুরুত্বপূর্ণ লিঙ্ক হিসাবে কাজ করে, এই কাপলিংটি টর্কের মসৃণ সংক্রমণ এবং যান্ত্রিক সিস্টেমের মধ্যে ঘূর্ণন গতির নির্বিঘ্ন সম্পাদন নিশ্চিত করতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। Q/YG 11003X-2018 এন্টারপ্রাইজ স্ট্যান্ডার্ডের সাথে কঠোরভাবে সম্মতিতে তৈরি করা হয়েছে, এই পণ্যটি প্রকৌশল এবং উৎপাদন উৎকর্ষের সর্বোচ্চ মানদণ্ডের প্রমাণ হিসেবে দাঁড়িয়েছে।

মূল প্রযুক্তিগত বৈশিষ্ট্য:

1. ব্যতিক্রমী ক্ষতিপূরণ ক্ষমতা: GBD কাপলিং-এর সবচেয়ে স্বতন্ত্র বৈশিষ্ট্য হল অক্ষীয়, রেডিয়াল এবং কৌণিক মিসলাইনমেন্টের জন্য ক্ষতিপূরণ দেওয়ার অন্তর্নিহিত ক্ষমতা। এই ক্ষমতা অপারেটিং পরিবেশে বিশেষভাবে গুরুত্বপূর্ণ যেখানে সুনির্দিষ্ট শ্যাফ্ট প্রান্তিককরণ বজায় রাখা চ্যালেঞ্জিং; এটি কার্যকরভাবে ভুলভাবে সৃষ্ট সরঞ্জাম পরিধান প্রশমিত করে এবং ব্যয়বহুল ডাউনটাইমের ঝুঁকি কমিয়ে দেয়।

2. কম্পন স্যাঁতসেঁতে এবং শক প্রতিরোধের: নির্ভুল-ইঞ্জিনিয়ারযুক্ত ড্রাম-গিয়ার মেকানিজমটি কার্যকরভাবে কম্পনকে স্যাঁতসেঁতে এবং পাওয়ার ট্রান্সমিশনের সময় উত্পন্ন শক লোড শোষণ করার জন্য ডিজাইন করা হয়েছে, যার ফলে পুরো সিস্টেমের মসৃণ এবং স্থিতিশীল অপারেশন নিশ্চিত করা হয়।

3. মজবুত এবং টেকসই নির্মাণ: উচ্চ-শক্তির উপকরণ থেকে নির্মিত এবং উন্নত উত্পাদন প্রক্রিয়া ব্যবহার করে, পণ্যটি ভারী ভার, কঠোর অপারেটিং অবস্থা এবং শিল্প পরিবেশে অন্তর্নিহিত গতিশীল চাপ সহ্য করতে সক্ষম, একটি ব্যতিক্রমী দীর্ঘ পরিষেবা জীবন নিশ্চিত করে।

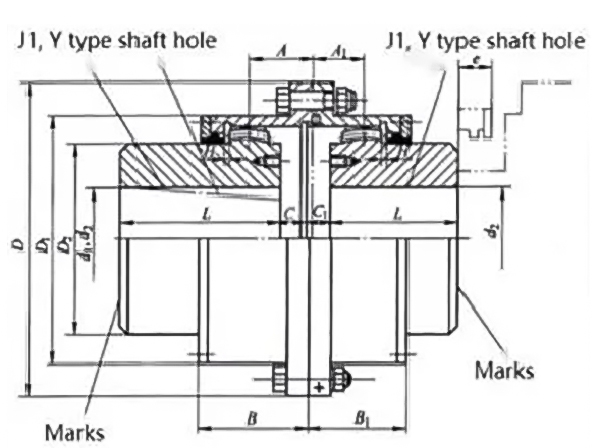

4. কমপ্যাক্ট এবং যথার্থ-ইঞ্জিনিয়ারযুক্ত কাঠামো: স্ট্রাকচারাল ডায়াগ্রামে যেমন চিত্রিত করা হয়েছে, কাপলিং অ্যাসেম্বলিতে একটি নির্ভুল-ইঞ্জিনিয়ারযুক্ত নকশা রয়েছে যেখানে বাইরের হাতাটি অভ্যন্তরীণ গিয়ার মেকানিজমের সাথে সুরক্ষিতভাবে বোল্ট করা হয়, যা অত্যন্ত দক্ষ পাওয়ার কাপলিংকে সহজতর করে।

প্রধান প্রযুক্তিগত পরামিতি:

নির্দিষ্ট মডেল এবং স্পেসিফিকেশনের উপর নির্ভর করে, GBD সিরিজে হালকা-শুল্ক থেকে ভারী-শুল্ক ক্রিয়াকলাপগুলির মধ্যে বিস্তৃত অ্যাপ্লিকেশন প্রয়োজনীয়তা রয়েছে:

1. নামমাত্র টর্ক (Tn): 1.6 kN·m (মডেল GBD1) থেকে 56 kN·m (মডেল GBD10) পর্যন্ত, সিরিজটি বিভিন্ন তীব্রতা স্তর জুড়ে বিভিন্ন পাওয়ার ট্রান্সমিশন চাহিদা পূরণ করে।

2. অনুমতিযোগ্য গতি (n): 5600 r/min পর্যন্ত গতিতে পৌঁছতে সক্ষম (ছোট মডেলের জন্য), কাপলিং উচ্চ-শক্তি, ভারী-শুল্ক অ্যাপ্লিকেশনগুলিতেও স্থিতিশীল ঘূর্ণন কর্মক্ষমতা বজায় রাখে।

3. বোরের ব্যাস এবং দৈর্ঘ্য: সিরিজটি 22 মিমি থেকে 200 মিমি পর্যন্ত ব্যাস সহ বিভিন্ন ধরণের বোর মাত্রা সমর্থন করে। তদুপরি, এটি একাধিক বোর কনফিগারেশন অফার করে - টাইপ Y, টাইপ J1 এবং টাইপ Z1 সহ - বিভিন্ন ধরনের মোটরের শ্যাফ্ট এক্সটেনশনের সাথে নিখুঁত সামঞ্জস্যতা নিশ্চিত করতে।

4. তৈলাক্তকরণ এবং রক্ষণাবেক্ষণ: পণ্যটিতে লুব্রিকেন্ট স্টোরেজের জন্য একটি ডেডিকেটেড অভ্যন্তরীণ জলাধার রয়েছে। নির্দিষ্ট মডেলের আকারের উপর নির্ভর করে, গ্রীস ফিল ভলিউম 107 mL থেকে 1320 mL পর্যন্ত হয়ে থাকে, যা গিয়ারের দাঁতের পৃষ্ঠের পুঙ্খানুপুঙ্খ তৈলাক্তকরণ নিশ্চিত করে।

আবেদনের ক্ষেত্র:

তাদের ব্যতিক্রমী লোড-ভারিং ক্ষমতা এবং স্থিতিশীলতার কারণে, GBD-টাইপ কাপলিংগুলি নিম্নলিখিত শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়:

1. ধাতুবিদ্যা এবং খনির সরঞ্জাম

2. উত্তোলন এবং পরিবহন যন্ত্রপাতি (যেমন, বন্দর সরঞ্জাম)

3. হাইড্রোলিক ইঞ্জিনিয়ারিং সরঞ্জাম এবং কাগজ তৈরির যন্ত্রপাতি

4. অন্যান্য ভারী-শুল্ক শিল্প ড্রাইভ সিস্টেম

ইনস্টলেশন এবং রক্ষণাবেক্ষণ:

GBD-টাইপ কাপলিং এর ডিজাইন ব্যবহারকারীর সুবিধার জন্য অগ্রাধিকার দেয়; প্রযুক্তিগত কর্মীদের দ্বারা নিয়মিত রক্ষণাবেক্ষণ এবং পরিষেবা প্রদানের সুবিধার্থে এর ইনস্টলেশন এবং অপসারণের পদ্ধতিগুলিকে সুগম করা হয়েছে৷ রক্ষণাবেক্ষণের এই সহজলভ্যতা শুধুমাত্র মেরামতের জন্য ডাউনটাইম কমায় না বরং সমগ্র যান্ত্রিক সিস্টেমের সামগ্রিক ব্যয়-কার্যকারিতা এবং কার্যক্ষম নির্ভরযোগ্যতাও বাড়ায়।
