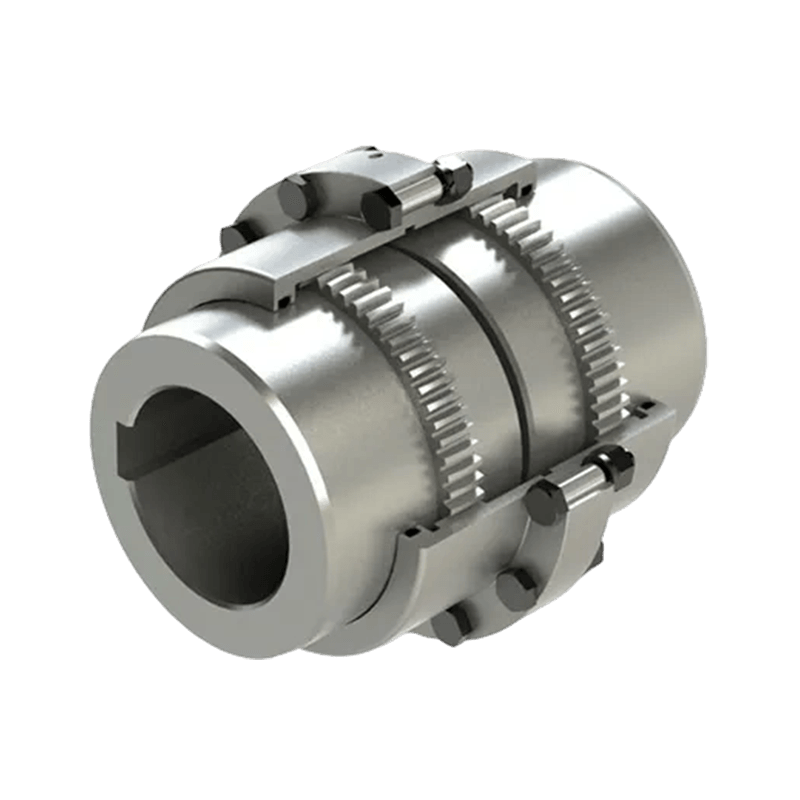

GC ড্রাম গিয়ার কাপলিং (Q/YG 13010X-2018)

Name: GC ড্রাম গিয়ার কাপলিং (Q/YG 13010X-2018)
Rating: 5 (99 reviews)

পণ্য ওভারভিউ: GC টাইপ ড্রাম গিয়ার কাপলিং (স্ট্যান্ডার্ড: Q/YG 13010X-2018) হল একটি শক্তিশালী এবং দক্ষ যান্ত্রিক ট্রান্সমিশন ডিভাইস যা রেডিয়াল, অক্ষীয় এবং কৌণিক মিসলাইনমেন্টের জন্য ক্ষতিপূরণ দেওয়ার সময় দুটি শ্যাফ্টের মধ্যে টর্ক প্রেরণ করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে। এই পণ্যটি ব্যাপকভাবে বিভিন্ন শিল্প অ্যাপ্লিকেশনে ব্যবহৃত হয় যার উচ্চতর নির্ভরযোগ্যতা এবং স্থায়িত্বের কারণে অত্যন্ত উচ্চ টর্ক ট্রান্সমিশন নির্ভুলতা প্রয়োজন।

মূল বৈশিষ্ট্য:

1. উচ্চ লোড ক্ষমতা: যথার্থ-ইঞ্জিনিয়ারযুক্ত, এই কাপলিংটি অত্যন্ত উচ্চ টর্ক লোড সহ্য করতে পারে, এটি খনি, স্টিল মিল এবং বিদ্যুৎ উৎপাদনের মতো ভারী শিল্প পরিবেশের জন্য আদর্শ করে তোলে।

2. চমৎকার নমনীয়তা: এর অনন্য নমনীয় নকশা দুটি শ্যাফ্টের মধ্যে কৌণিক, সমান্তরাল এবং অক্ষীয় স্থানচ্যুতির অনুমতি দেয়, কার্যকরভাবে সংযুক্ত সরঞ্জামের উপর চাপ কমায় এবং অকাল সরঞ্জাম ব্যর্থতার ঝুঁকি কমিয়ে দেয়।

3. মজবুত এবং টেকসই কাঠামো: উচ্চ-মানের ইস্পাত বা খাদ উপকরণ থেকে নির্মিত, এটি চরম তাপমাত্রা, ক্ষয়কারী পরিবেশ এবং তীব্র কম্পনের কঠোর পরিস্থিতিতে স্থিরভাবে কাজ করতে পারে।

4. সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ: ইনস্টলেশন প্রক্রিয়া সহজ এবং স্বজ্ঞাত, দ্রুত সেটআপ সহজতর. এদিকে, এর দৃঢ় নকশা রক্ষণাবেক্ষণের প্রয়োজনীয়তা কমিয়ে দেয়, কার্যকরভাবে ডাউনটাইম হ্রাস করে এবং অপারেটিং খরচ কমায়।

5. চমৎকার বিনিময়যোগ্যতা: GC টাইপ কাপলিংগুলি সাধারণত অন্যান্য ব্র্যান্ডের সাথে বিনিময়যোগ্য হওয়ার জন্য ডিজাইন করা হয়, যা উল্লেখযোগ্য পরিবর্তন ছাড়াই সরঞ্জাম আপগ্রেড বা প্রতিস্থাপনের অনুমতি দেয়।

স্ট্রাকচারাল ডিজাইন: জিসি টাইপ কাপলিংগুলি নির্ভুল-মেশিনযুক্ত অভ্যন্তরীণ এবং বাহ্যিক দাঁত প্রোফাইল ব্যবহার করে।

1. খাদ গর্ত কনফিগারেশন: বিভিন্ন শিল্প খাদ শেষ সংযোগ প্রয়োজনীয়তা মানিয়ে নিতে Y, J1, Z1, ইত্যাদি সহ বিভিন্ন খাদ গর্ত প্রকার সমর্থন করে।

2. লুব্রিকেশন সিস্টেম: হাউজিংটি ডেডিকেটেড অয়েল ইনজেকশন ছিদ্র দিয়ে ডিজাইন করা হয়েছে যাতে দাঁতের উপরিভাগের পর্যাপ্ত তৈলাক্তকরণ নিশ্চিত করা যায়, পরিষেবা জীবন বাড়ানো যায়।

4. সংযোগ পদ্ধতি: দুটি অর্ধ-কাপলিংকে নিরাপদে সংযুক্ত করতে উচ্চ-শক্তির বোল্ট ব্যবহার করা হয়, যার ফলে একটি কম্প্যাক্ট এবং স্থিতিশীল কাঠামো হয়।

প্রযুক্তিগত বিশেষ উল্লেখ: জিসি সিরিজের কাপলিংগুলি ছোট থেকে অতিরিক্ত-বড় পর্যন্ত বিস্তৃত আকারের (GC1 থেকে GC24) কভার করে, বিভিন্ন স্কেলের ট্রান্সমিশন চাহিদা পূরণ করে:

1. নামমাত্র টর্ক (টি _n ): 800 N·m থেকে 1,400,000 N·m পর্যন্ত।

2. অনুমতিযোগ্য গতি ([n]): 7500 r/min পর্যন্ত (মডেলের উপর নির্ভর করে)।

3. প্রযোজ্য খাদ ব্যাস (d ₁ , ঘ ₂ , ঘ _z ): 12 মিমি থেকে 520 মিমি পর্যন্ত ব্যাস সহ শ্যাফ্টের জন্য উপযুক্ত।

সাধারণ অ্যাপ্লিকেশন: তাদের উচ্চ কর্মক্ষমতার কারণে, GC টাইপ ড্রাম গিয়ার কাপলিংগুলি নিম্নলিখিত শিল্পগুলিতে যান্ত্রিক ট্রান্সমিশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়:

ধাতব যন্ত্রপাতি এবং খনির যন্ত্রপাতি

উত্তোলন এবং পোর্ট যন্ত্রপাতি

জল সংরক্ষণের সরঞ্জাম এবং কাগজ তৈরির যন্ত্রপাতি

কম্প্রেসার, পাম্প এবং টারবাইন ড্রাইভ

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: ব্রেক হুইল সহ GCL ড্রাম গিয়ার কাপলিং (Q/YG 13011X-2018)
পরবর্তী: ডিস্ক ড্রাম গিয়ার কাপলিং সহ GAPK প্রকার (Q/YG 12009X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

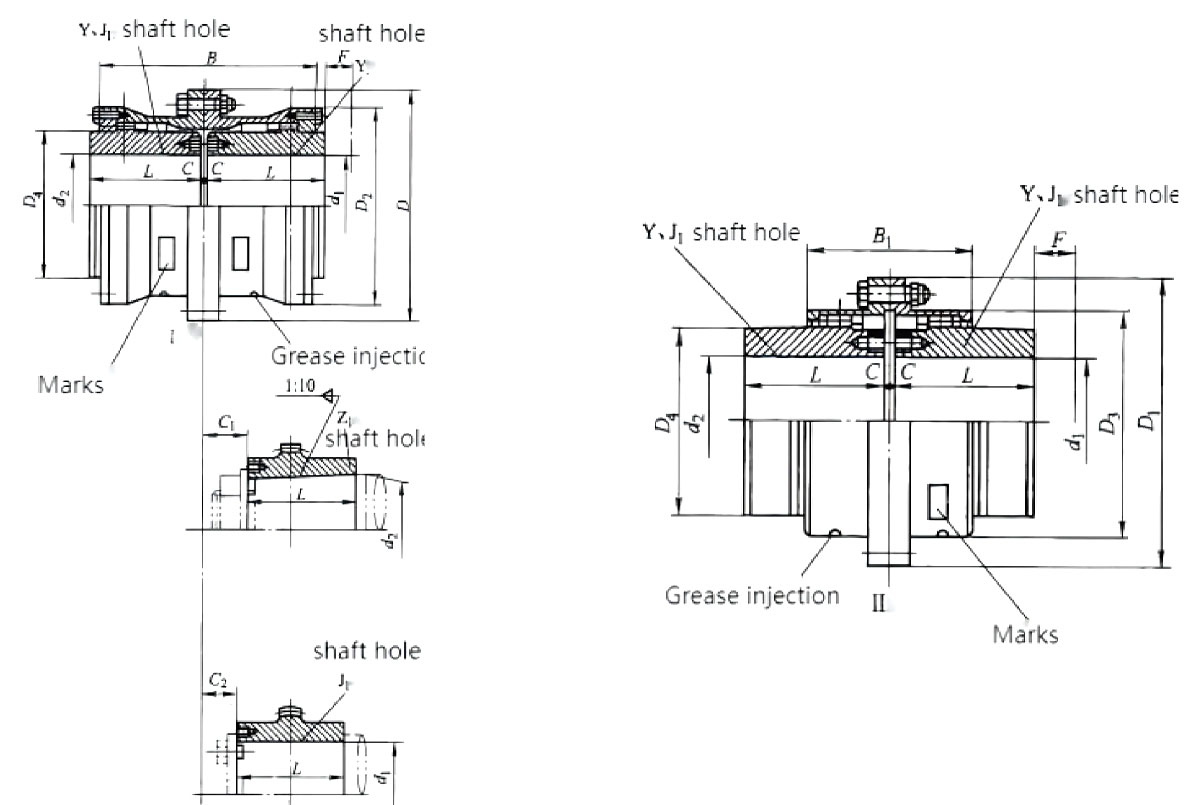

মৌলিক পরামিতি এবং GC টাইপ ড্রাম গিয়ার কাপলিং এর প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক Tn/KN·m	অনুমোদনযোগ্য গতি [n]/r.min⁻¹	খাদ গর্ত ব্যাস d1, d2, dz	খাদ গর্ত দৈর্ঘ্য L		D	ডি₁	D₂	D₃	ডি₄	B	B₁	F	C		C₁	C₂	ভর /কেজি		গ্রীস পরিমাণ /mL
				Y	J₁, Z₁									Ⅰ	Ⅱ			Ⅰ	Ⅱ	Ⅰ	Ⅱ
GC1	800	7500	12,14	32	—	122	115	98	88	60	116	100	30	30	—	—	—	5.6	4.86	0.085	0.04
			16,18,19	42	—									20	14	—	—
			20,22,24	52	—									10	4	—	—
			25,28	62	44									3	3	19	18
			30,32,35,38	82	60									3	3	23	12
			40,42	112	84									3	3	29	12
GC2	1400	6700	22,24	52	—	150	145	118	108	77	136	104	30	20	4	—	—	9.78	7.48	0.09	0.06
			25,28	62	—									10	3	—	—
			30,32,35,38	82	60									3	3	23	16
			40,42,45,80,55,56	112	84									3	3	29	16
GC3	2800	6300	22,24	52	—	170	165	140	125	90	160	108	30	33	7	—	—	16.7	12.2	0.17	0.1
			25,28	62	—									23	3	—	—
			30,32,35,38	82	60									3	3	23	16
			40,42,45,80,55,56	112	84									3	3	29
			60,63	142	107									3	3	36	16
GC4	5000	5600	30,32,35,38	82	—	200	195	160	145	112	180	116	30	13	3	—	—	25.6	19.6	0.25	0.15
			40,42,45,80,55,56	112	84									3	3	29	17
			60,63,65,70,71,75	142	107									3	3	36	17
			80	172	132									3	3	41	17
GC5	8000	5300	30,32,35,38	82	—	225	215	180	168	128	200	126	30	23	3	—	—	35	26.1	0.35	0.22
			40,42,45,80,55,56	112	84									3	3	29	19
			60,63,65,70,71,75	142	107									3	3	36	19
			80,85,90	172	132									3	3	41	19
GC6	11200	5000	32,35,38	82	—	245	230	200	185	145	224	134	30	35	5	—	—	51.6	38	0.4	0.2
			40,42,45,80,55,56	112	—									5	5	—	—
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100	212	167									5	5	48	20
GC7	16000	4500	32,35,38	82	—	272	265	230	210	160	244	148	30	45	5	—	—	68.6	45	0.6	0.44
			40,42,45,80,55,56	112	—									15	5	—	—
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100,110	212	167									5	5	48	20
GC8	22400	4250	55,56	112	—	290	272	245	225	176	272	162	30	29	5	—	—	79.5	55.8	0.075	0.55
			60,63,65,70,71,75	142	107									5	5	38	34
			80,85,90,95	172	132									5	5	43	20
			100,110,120,125	212	167									5	5	48	20
GC9	28000	4000	65,70,71,75	142	107	315	305	265	245	190	280	176	30	5	5	38	38	106.5	80.5	1	0.79
			80,85,90,95	172	132									5	5	43	28
			100,110,120,125	212	167									5	5	48	28
			130,140	252	202									5	5	53	28
GC10	45000	3550	75	142	—	355	340	300	280	225	330	196	30	28	5	—	—	158.8	121.8	1.3	0.9
			80,85,90,95	172	132									5	5	43	38
			100,110,120,125	212	167									5	5	48	28
			130,140,150	252	202									5	5	53	28
			160	302	242									5	5	63	28
GC11	63000	3000	80,85,90,95	172	—	412	385	345	325	256	360	224	40	15	8	—	—	214	167	1.6	1.2
			100,110,120,125	212	167									8	8	51	32
			130,140,150	252	202									8	8	56	32
			160,170,180	302	242									8	8	66	32
GC12	90000	2800	120,125	212	167	440	435	375	360	288	414	250	40	8	8	51	45	302	242	2.6	1.9
			130,140,150	252	202									8	8	56	32
			160,170,180	302	242									8	8	66	32
			190,200	352	282									8	8	76	32
GC13	125000	2500	140,150	252	202	490	480	425	400	320	470	272	50	8	8	56	38	390	309	3.3	2.4
			160,170,180	302	242									8	8	66	32
			190,200,220	352	282									8	8	76	32
GC14	180000	2300	160,170,180	302	242	545	540	462	440	362	530	316	50	10	10	68	32	522	423	4.8	3.7
			190,200,220	352	282									10	10	78	32
			240,250,260	410	330									10	10	一	10
GC15	250000	2100	160,170,180	302	242	580	一	488	一	400	560	一	50	10	一	68	43	677	一	5	一
			190,200,220	352	282									10	一	78	32
			240,250,260	410	330									10	一	一	10
			270	470	380									10	一	一	10
GC16	315000	1900	180	302	242	650	一	560	一	440	600	一	50	12	一	70	63	939	一	7	一
			190,200,220	352	282									12	一	80	32
			240,250,260	410	330									12	一	一	12
			280,300	470	380									12	一	一	12
GC17	410000	1800	200,220	352	282	690	一	600	一	460	650	一	50	12	一	70	48	1041	一	8	一
			240,250,260	410	330									12	一	一	12
			280,300,320	470	380									12	一	一	12
GC18	500000	1700	220	352	282	750	一	650	一	510	700	一	60	12	一	70	73	1381	一	10	一
			240,250,260	410	330									12	一	一	12
			280,300,320	470	380									12	一	一	12
			340,360	550	450									12	一	一	12
GC19	630000	1600	240,250,260	410	330	775	一	690	一	535	745	一	60	12	一	一	12	1526	一	11	一
			280,300,320	470	380									12	一	一	12
			340,360,380	550	450									12	一	一	12
GC20	800000	1500	260	410	330	825	一	730	一	580	785	一	60	14	一	一	14	2081	一	13	一
			280,300,320	470	380									14	一	一	14
			340,360,380	550	450									14	一	一	14
			400	650	540									14	一	一	14
GC21	900000	1300	280,300,320	470	380	925	一	825	一	620	810	一	60	14	一	一	14	2460	一	20	一
			340,360,380	550	450									14	一	一	14
			400,420,440	650	540									14	一	一	14
GC22	1000000	950	320	470	380	950	一	850	一	665	820	一	60	14	一	一	14	2775	一	26	一
			340,360,380	550	450									14	一	一	14
			400,420,440,450,460	650	540									14	一	一	14
GC23	1120000	900	360,380	550	450	1030	一	900	一	710	880	一	60	14	一	一	14	3148	一	29	一
			400,420,440,450,460,480,500	650	540									14	一	一	14
GC24	1400000	850	380	550	450	1060	一	925	一	730	900	一	70	16	一	一	16	3766	一	32	一
			400,420,440,450,460,480,500	650	540									16	一	一	16
			520	800	680									16	一	一	16
