GCC উল্লম্ব ইনস্টলেশন ড্রাম গিয়ার কাপলিং (Q/YG 13014X-2018)

Name: GCC উল্লম্ব ইনস্টলেশন ড্রাম গিয়ার কাপলিং (Q/YG 13014X-2018)
Rating: 5 (99 reviews)

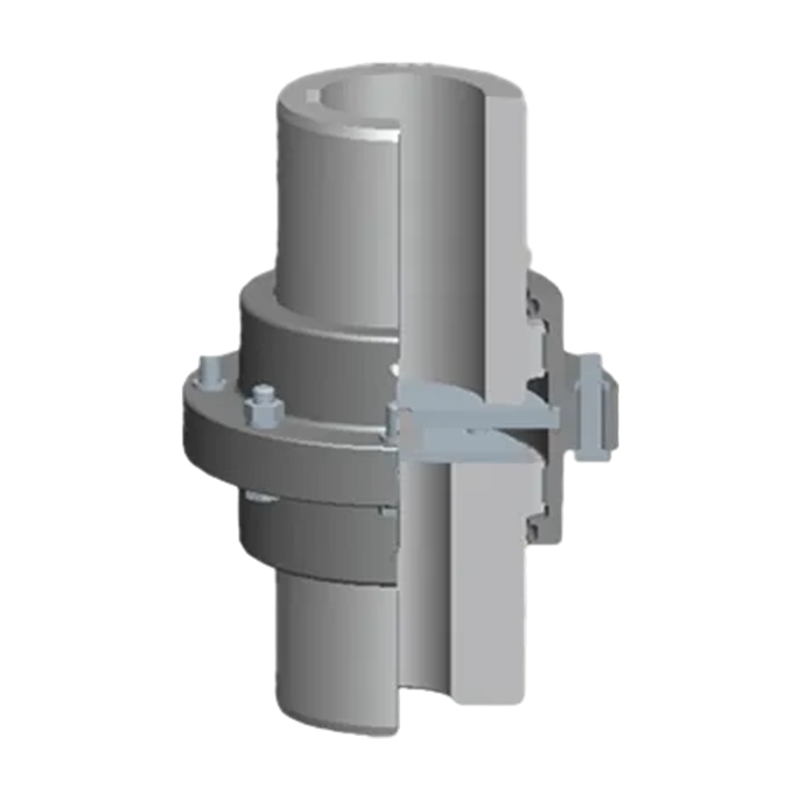

পণ্য ওভারভিউ: GCC টাইপ উল্লম্বভাবে মাউন্ট করা ড্রাম গিয়ার কাপলিং (স্ট্যান্ডার্ড: Q/YG 13014X-2018) হল একটি অত্যাধুনিক যান্ত্রিক সংযোগ সমাধান যা বিশেষভাবে উল্লম্ব পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য ডিজাইন করা হয়েছে। উল্লম্বভাবে সাজানো শ্যাফ্ট সিস্টেমে, এই পণ্যটি, এর সুনির্দিষ্ট নকশা এবং উচ্চতর নির্ভরযোগ্যতা সহ, দক্ষ এবং স্থিতিশীল টর্ক ট্রান্সমিশন নিশ্চিত করে একটি মূল উপাদান হয়ে ওঠে।

মূল সুবিধা:

1. উত্সর্গীকৃত উল্লম্ব কাঠামো নকশা: ঐতিহ্যগত অনুভূমিকভাবে মাউন্ট করা কাপলিংগুলির বিপরীতে, GCC টাইপটি বিশেষভাবে অক্ষীয় অবস্থান এবং স্থিতিশীলতার চ্যালেঞ্জগুলির জন্য অপ্টিমাইজ করা হয়েছে যা উল্লম্ব ইনস্টলেশনগুলিতে উদ্ভূত হতে পারে, এটি উল্লম্বভাবে সারিবদ্ধ শ্যাফ্ট সংক্রমণের জন্য বিশেষভাবে উপযুক্ত করে তোলে।

2. ড্রাম গিয়ার ক্ষতিপূরণ প্রযুক্তি: একটি ড্রাম গিয়ার কনফিগারেশন ব্যবহার করে, এটি কেবল শ্যাফ্ট মিসলাইনমেন্ট এবং প্রভাব লোডগুলি পরিচালনা করার ক্ষমতা বাড়ায় না বরং অভিন্ন টর্ক বিতরণ নিশ্চিত করে, সংযুক্ত যন্ত্রপাতিগুলির উপর চাপ কমায় এবং এর ফলে মসৃণ অপারেশন হয়।

3. উচ্চ টর্ক লোড ক্ষমতা: ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, এই কাপলিংটিতে অত্যন্ত উচ্চ নামমাত্র টর্ক রয়েছে, যা সহজেই বড় উল্লম্ব পাম্প, টারবাইন এবং অন্যান্য উচ্চ-ক্ষমতার সরঞ্জামগুলির পাওয়ার চাহিদা পূরণ করে।

4. উচ্চ স্থায়িত্ব এবং জারা প্রতিরোধের: উচ্চ-শক্তি, পরিধান-প্রতিরোধী, উচ্চ-মানের উপকরণ থেকে তৈরি, এটি চমৎকার ক্লান্তি প্রতিরোধের এবং জারা প্রতিরোধের অধিকারী, এমনকি কঠোর শিল্প পরিবেশেও একটি অত্যন্ত দীর্ঘ পরিষেবা জীবন বজায় রাখে।

5. চমৎকার প্রান্তিককরণ নমনীয়তা: কার্যকরীভাবে কৌণিক, রেডিয়াল এবং অক্ষীয় মিসলাইনমেন্টের জন্য ক্ষতিপূরণ দেয়, এমনকি বিভিন্ন লোড বা কঠোর অপারেটিং অবস্থার মধ্যেও সুনির্দিষ্ট শ্যাফ্ট প্রান্তিককরণ কর্মক্ষমতা বজায় রাখে।

আবেদনের ক্ষেত্র: এই পণ্যটি উল্লম্ব সংক্রমণের প্রয়োজন এমন শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়:

1. তরল প্রকৌশল: বড় উল্লম্ব জল পাম্প, কম্প্রেসার, সঞ্চালন পাম্প.

2. শক্তি এবং শক্তি: উল্লম্ব টারবাইন, জেনারেটর সেট।

3. ভারী শিল্প: ধাতব যন্ত্রপাতি, খনির যন্ত্রপাতি, বন্দর হ্যান্ডলিং সরঞ্জাম, এবং উত্তোলন যন্ত্রপাতি।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ: GCC টাইপ কাপলিং ব্যবহারকারীর সুবিধার কথা মাথায় রেখে ডিজাইন করা হয়েছে। এর কমপ্যাক্ট কাঠামো সীমাবদ্ধ উল্লম্ব স্থানগুলিতে ইনস্টলেশনের সুবিধা দেয়; একই সাথে, এর কম রক্ষণাবেক্ষণের নকশা উল্লেখযোগ্যভাবে ডাউনটাইম হ্রাস করে। সুনির্দিষ্ট অবস্থান এবং ইনস্টলেশন/কমিশনিংয়ের ক্ষেত্রে পণ্যের পৃষ্ঠের সাহায্যে পরিষ্কার চিহ্ন।

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: GCJ ইন্টারমিডিয়েট শ্যাফ্ট ড্রাম গিয়ার কাপলিং এর সাথে সংযুক্ত (Q/YG 13015X-2018)
পরবর্তী: GCT ইন্টারমিডিয়েট স্লিভ ড্রাম গিয়ার কাপলিং এর সাথে সংযুক্ত (Q/YG 13013X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

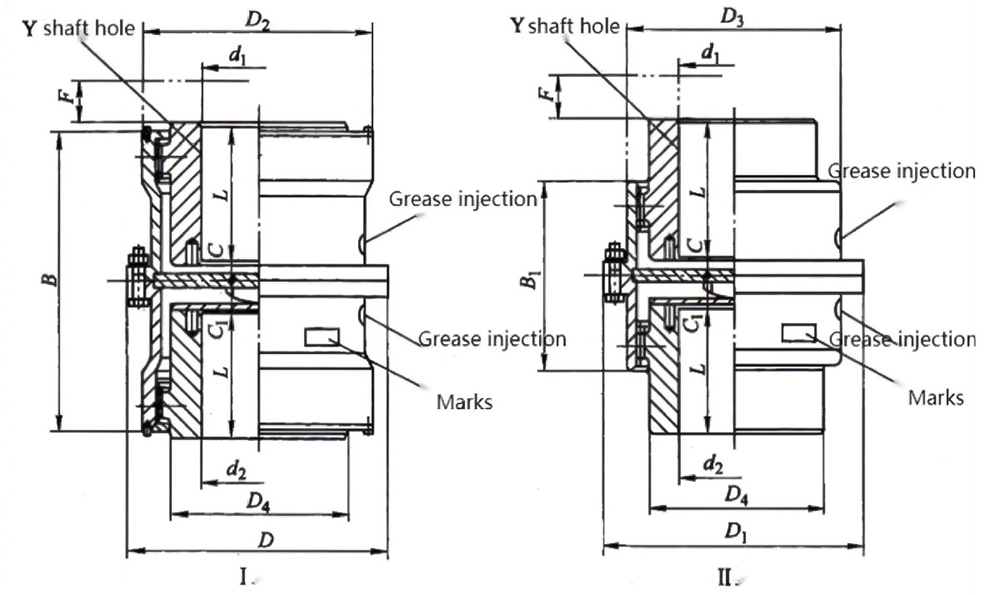

GCC উল্লম্ব মাউন্টিং ড্রাম গিয়ার কাপলিং এর মৌলিক পরামিতি এবং প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক Tn/KN·m	অনুমোদনযোগ্য গতি [n]/r·min⁻¹	খাদ গর্ত ব্যাস d₁, d₂	খাদ গর্ত দৈর্ঘ্য L	D	ডি₁	D₂	D₃	D₄	B	B₁	F	C		C₁	ভর /কেজি		জড়তার মুহূর্ত /কেজি·m²		গ্রীস
																				Ⅰ		Ⅱ
				J1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	উপরে	নিচে	উপরে， Down
GCC1	800	7500	12,14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16,18,19	42									20	14	20
			20,22,24	52									10	6	14
			25,28	62									6	6
			30,32,35,38	82
			40,42	112
GCC2	1400	6700	22,24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25,28	62									10		16
			30,32,35,38	82									7
			40,42,45,48	112
			50,55,56
GCC3	2800	6300	22,24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25,28	62									23		20
			30,32,35,38	82									7
			40,42,45,48,50,55,56	112
			60,63	142
GCC4	5000	5600	30,32,35,38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40,42,45,48,50,55,56	112									7
			60,63,65,70,71,75	142
			80	172
GCC5	8000	5300	30,32,35,38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40,42,45,48,50,55,56	112									8
			60,63,65,70,71,75	142
			80,85,90	172
GCC6	11200	5000	32,35,38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40,42,45,48,50,55,56	112									10
			60,63,65,70,71,75	142
			80,85,90,95	172
			100	212
GCC7	16000	4500	32,35,38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40,42,45,48,50,55,56	112									15
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100,110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100,110,120,125	212
GCC9	28000	4000	65,70,71,75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80,85,90,95	172
			100,110,120,125	212
			130,140	252
GCC10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80,85,90,95	172
			100,110,120,125	212									10
			130,140,150	252
			160	302
GCC11	63000	3000	85,90,95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100,110,120,125	212									14
			130,140,150	252
			160,170,180	302
GCC12	90000	2800	120,125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130,140,150	252
			160,170,180	302
			190,200	352
GCC13	125000	2500	140,150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160,170,180	302
			190,200,220	352
GCC14	180000	2300	160,170,180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190,200,220	352
			240,250,260	410

দ্রষ্টব্য:

জড়তার ভর এবং মুহূর্ত হল সবচেয়ে বড় খাদ গর্ত ব্যাস সহ Y- আকৃতির শ্যাফ্ট হোল দ্বারা গণনা করা আনুমানিক মান।
