GCJ ইন্টারমিডিয়েট শ্যাফ্ট ড্রাম গিয়ার কাপলিং এর সাথে সংযুক্ত (Q/YG 13015X-2018) Wholesale

বাড়ি / পণ্য / অ-স্থিতিস্থাপক উপাদান সহ নমনীয় কাপলিং / GCJ ইন্টারমিডিয়েট শ্যাফ্ট ড্রাম গিয়ার কাপলিং এর সাথে সংযুক্ত (Q/YG 13015X-2018)

GCJ ইন্টারমিডিয়েট শ্যাফ্ট ড্রাম গিয়ার কাপলিং এর সাথে সংযুক্ত (Q/YG 13015X-2018)

Name: GCJ ইন্টারমিডিয়েট শ্যাফ্ট ড্রাম গিয়ার কাপলিং এর সাথে সংযুক্ত (Q/YG 13015X-2018)
Rating: 5 (99 reviews)

পণ্য ওভারভিউ:

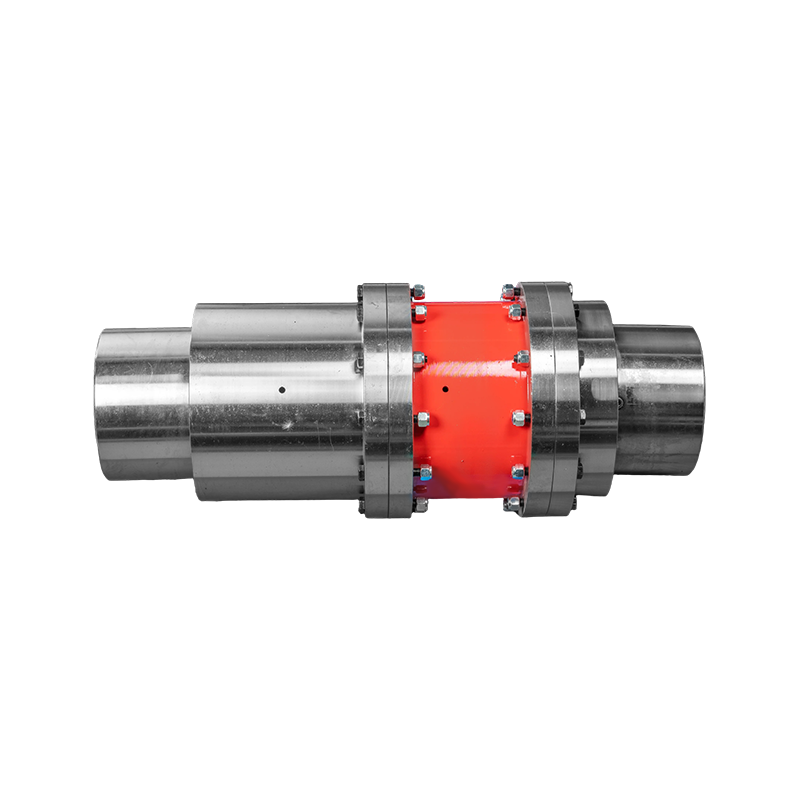

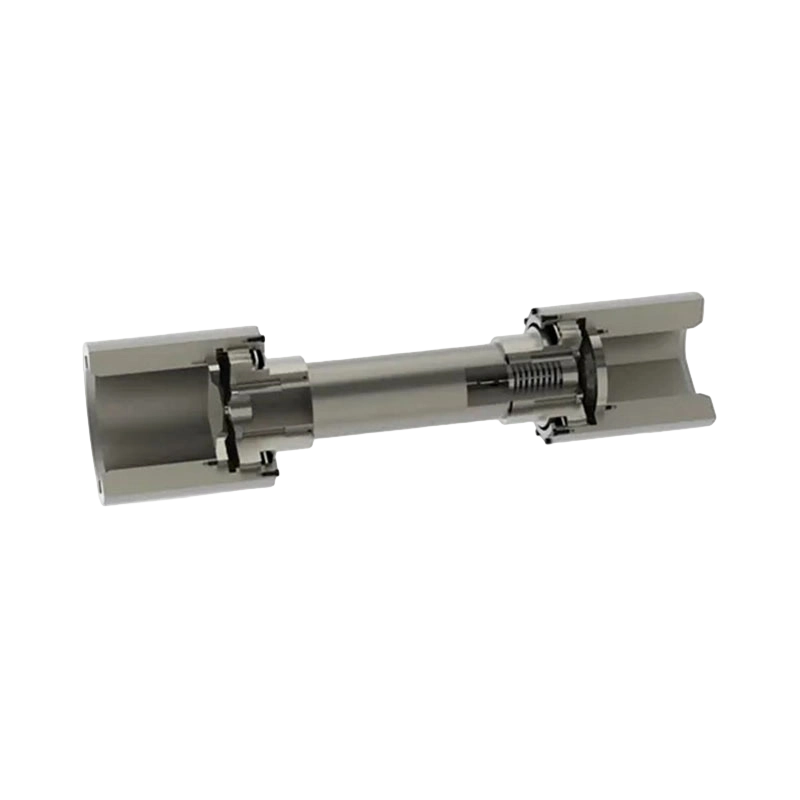

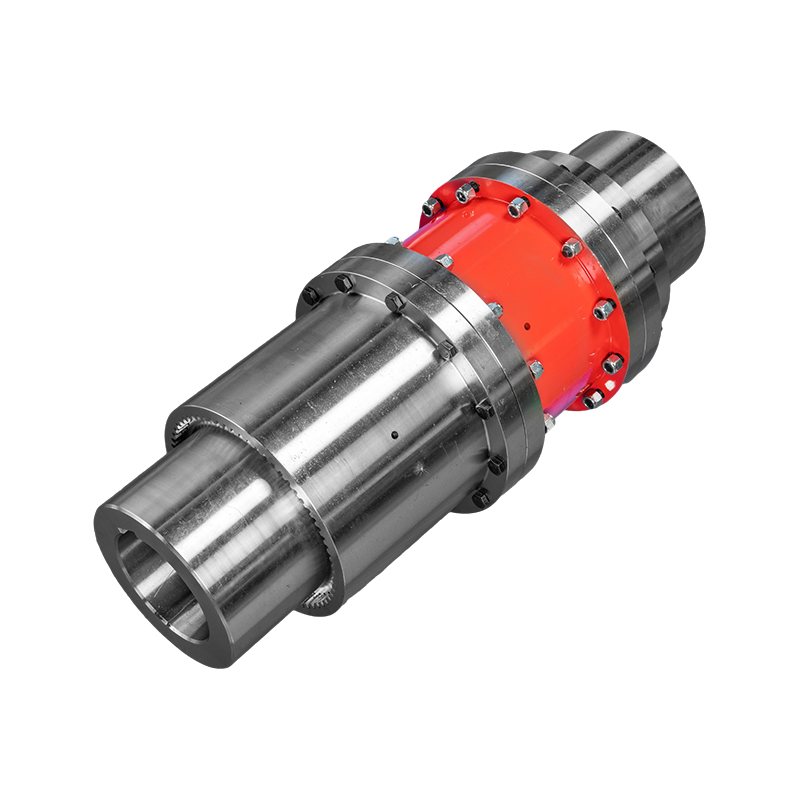

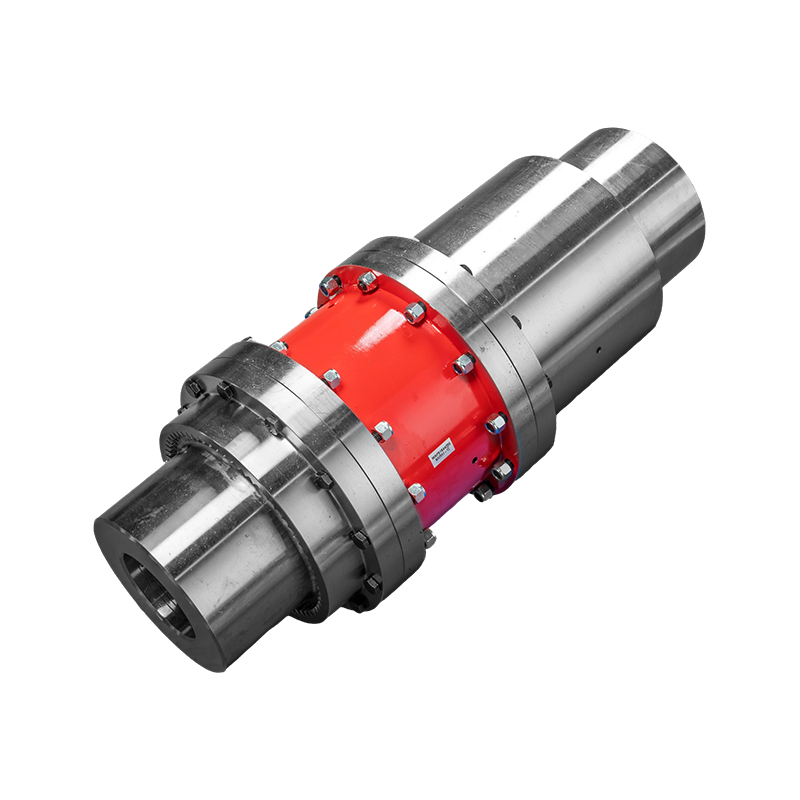

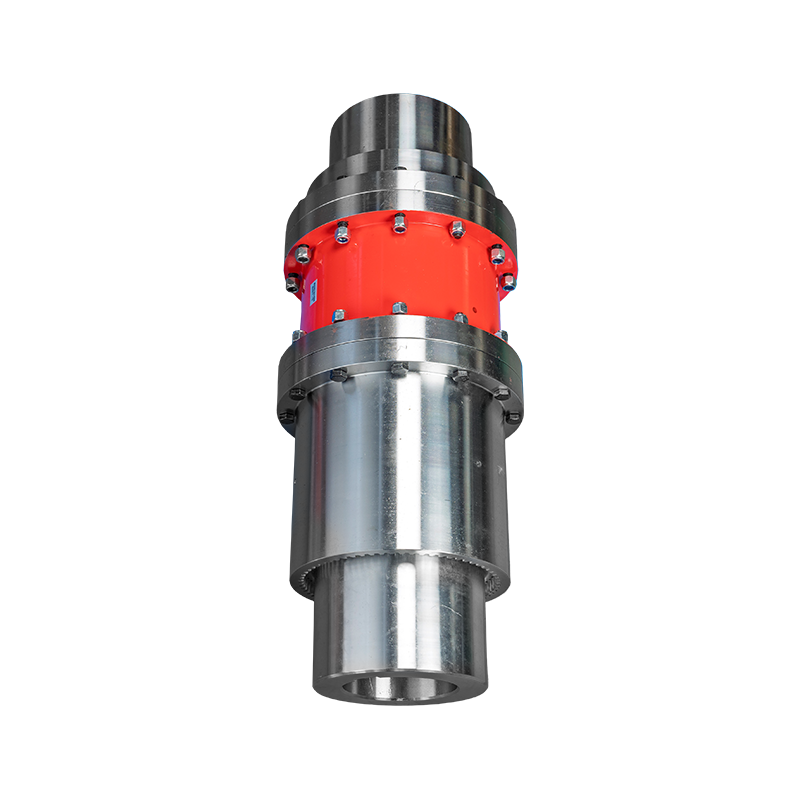

মধ্যবর্তী শ্যাফ্টের সাথে GCJ-টাইপ ক্রাউনড-টুথ গিয়ার কাপলিং (স্ট্যান্ডার্ড নং: Q/YG 13015X-2018) হল একটি নির্ভুল যান্ত্রিক উপাদান যা মাঝারি থেকে দীর্ঘ-দূরত্বের পাওয়ার ট্রান্সমিশনের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। স্থিতিস্থাপক উপাদান ছাড়াই নমনীয় কাপলিং হিসাবে শ্রেণীবদ্ধ, এটি দুটি মুকুট-দাঁত জোড়ার অর্ধেকের মধ্যে একটি "মধ্যবর্তী খাদ" কাঠামো অন্তর্ভুক্ত করে। এই নকশাটি কার্যকরভাবে দীর্ঘ-দূরত্বের শ্যাফ্ট সংযোগগুলিতে টর্ক ট্রান্সমিশন এবং স্থানচ্যুতি ক্ষতিপূরণ সম্পর্কিত চ্যালেঞ্জগুলি সমাধান করে, জটিল কাজের পরিস্থিতিতে শিল্প সরঞ্জামগুলির অবিচ্ছিন্ন এবং স্থিতিশীল অপারেশন নিশ্চিত করে।

মূল নকশা এবং প্রযুক্তিগত সুবিধা:

1. সুপিরিয়র ডিসপ্লেসমেন্ট কমপেনসেশন: এর মূলে রয়েছে একটি সূক্ষ্মভাবে ডিজাইন করা মুকুট-দাঁতের কাঠামো যা অভ্যন্তরীণ এবং বাহ্যিক দাঁতের মধ্যে সুনির্দিষ্ট মেশিং বৈশিষ্ট্যযুক্ত। এই নকশাটি শুধুমাত্র ব্যতিক্রমী লোড-ভারিং ক্ষমতাই দেয় না বরং ইনস্টলেশনের ত্রুটি বা অপারেশনাল ওঠানামা দ্বারা সৃষ্ট কৌণিক, রেডিয়াল এবং অক্ষীয় বিভ্রান্তির জন্য কার্যকরভাবে ক্ষতিপূরণ দেয়, যার ফলে সংযুক্ত বিয়ারিং এবং সরঞ্জামগুলিতে চাপের প্রভাব কমিয়ে দেয়।

2. লং-ডিসটেন্স ট্রান্সমিশনের জন্য অপ্টিমাইজ করা হয়েছে: স্ট্যান্ডার্ড কাপলিংগুলির বিপরীতে, GCJ মডেল একটি মধ্যবর্তী সংযোগ ব্যবহার করে, এটি বিশেষভাবে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে যার জন্য শ্যাফ্টের প্রান্তগুলির মধ্যে একটি উল্লেখযোগ্য স্প্যান প্রয়োজন এবং বৃহত্তর লেআউট নমনীয়তা প্রদান করে।

3. শক-শোষণকারী এবং স্থিতিশীলতা-বর্ধক নকশা: উচ্চ-কার্যকারিতা কুশনিং উপাদানগুলিকে কার্যকরভাবে যান্ত্রিক শক শোষণ করতে এবং অপারেশন চলাকালীন কম্পন দমন করার জন্য হাবের মধ্যে অবস্থান করা হয়। এটি উল্লেখযোগ্যভাবে সিস্টেমের স্থিতিশীলতা উন্নত করে এবং নির্ভুল মোটর বা গিয়ার রিডিউসারকে রক্ষা করে।

4. উচ্চ-শক্তি উপাদান এবং উত্পাদন: উচ্চ-মানের ইস্পাত বা খাদ ইস্পাত থেকে তৈরি, পণ্যটি চমৎকার ক্লান্তি এবং জারা প্রতিরোধের প্রদর্শন করে, ভারী লোড এবং কঠোর শিল্প পরিবেশ (যেমন উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা, বা ধূলিময় অবস্থা) সহ্য করতে সক্ষম।

5. রক্ষণাবেক্ষণ-বান্ধব মডুলার স্ট্রাকচার: এর যুক্তিযুক্ত শিল্প নকশার জন্য ধন্যবাদ, কাপলিংটি দ্রুত বিচ্ছিন্নকরণ এবং সমাবেশকে সমর্থন করে, রুটিন পরিদর্শন, তৈলাক্তকরণ এবং যন্ত্রাংশ প্রতিস্থাপনের সুবিধা দেয়, যার ফলে এন্টারপ্রাইজগুলির জন্য ডাউনটাইম এবং রক্ষণাবেক্ষণ খরচ উল্লেখযোগ্যভাবে হ্রাস পায়৷

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: GSC টাইপ ড্রাম গিয়ার কাপলিং এর মাধ্যমে (Q/YG14019X-2018)
পরবর্তী: GCC উল্লম্ব ইনস্টলেশন ড্রাম গিয়ার কাপলিং (Q/YG 13014X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

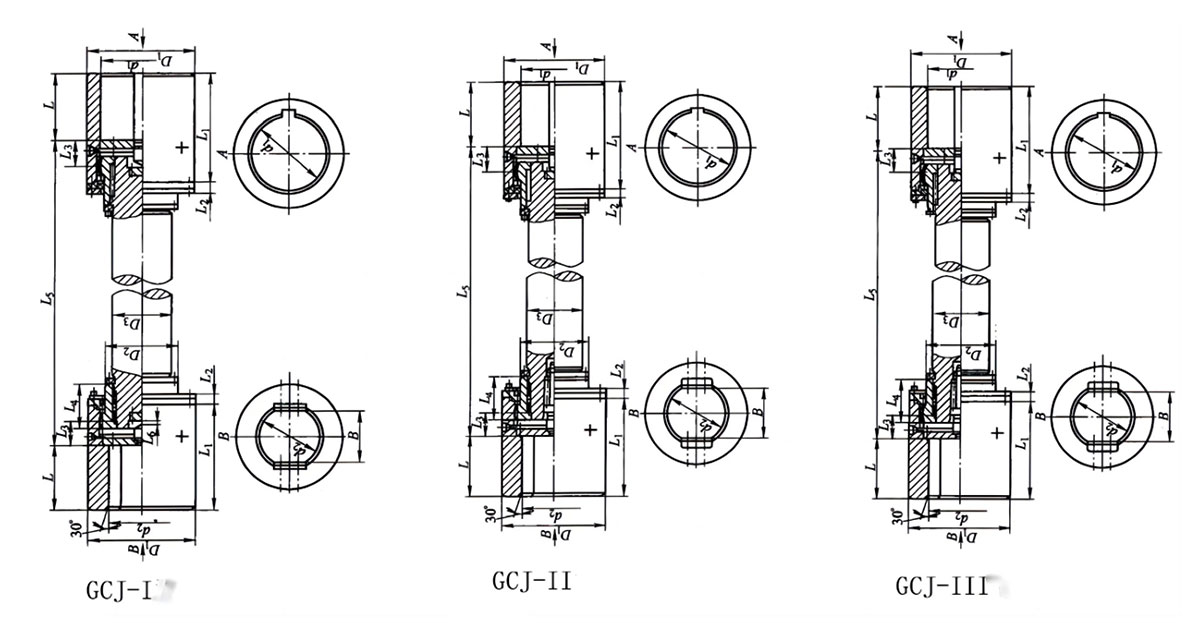

অন্তর্বর্তী শ্যাফ্ট ড্রাম গিয়ারের সাথে GCJ টাইপ কাপলিং এর প্রাথমিক পরামিতি এবং প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক Tn/KN.m	নলাকার খাদ গর্ত মাত্রা		ফ্ল্যাট বোর খাদ গর্ত মাত্রা			ডি₁	D₂	D₃	L ₁	L ₂	L ₃	L ₄	L ₅ মিনিট	L ₆	ভর /কেজি		জড়তার মুহূর্ত /কেজি·m²		গ্রীস /কেজি
		d₁, d₂	L	d₂ সর্বোচ্চ	এল সর্বোচ্চ	বি সর্বোচ্চ										L5 মিনিট ভর	ভর of each যোগ করা মিটার	L5 মিনিট জড়তা	এর জড়তা প্রতিটি যোগ করা হয়েছে মিটার
			J1 প্রকার
GCJ1	6.3	60,63	107	80	132	60	130	85	70	170	30	35	90	500	3	46	30.2	0.05	0.018	150
		65,70
		71,75
		80	132							195
GCJ2	11.2	70,71,75	107	100	167	75	160	110	90	175	30	40	110	500	3	76	49.9	0.28	0.05	250
		80,85	132							200
		90,95
		100	167							235
GCJ3	18	80,85	132	110	167	85	180	120	100	210	32	46	120	600	3	105	61.65	0.43	0.07	350
		90,95
		100,110	167							245
GCJ4	25	80,85	132	125	167	95	200	140	110	220	32	50	140	600	3	140	74.6	0.73	0.158	450
		90,95
		100,110,120,125	167							253
GCJ5	31.5	90,95	132	140	202	105	230	160	130	225	38	54	160	600	5	200	104	1.43	0.22	650
		100,110	167							260
		120,125
		130,140	202							295
GCJ6	50	110,120	167	160	242	120	260	180	140	287	38	84	180	800	5	280	121	2.56	0.296	900
		130	202							322
		140,150
		160	242							362
GCJ7	63	140,150	202	190	282	140	280	200	160	336	38	85	200	800	5	380	158	4.26	0.501	1400
		160	242							376
		170,180
		190	282							416
GCJ8	80	160,170,180	242	200	282	160	300	220	180	392	44	95	220	1000	5	480	200	6.02	0.81	1800
		190,200	282							432
GCJ9	100	170,180	242	220	282	170	330	230	200	392	44	95	230	1000	5	550	247	7.95	1.24	2100
		190,200,220	282							432
GCJ10	125	190,200,220	282	240	330	180	355	250	220	442	51	98	250	1000	5	720	298	12.7	1.8	2500
		240	330							490
GCJ11	200	190,200,220	282	260	330	200	410	290	240	457	51	106	280	1200	5	1110	355	25.95	2.56	3000
		240,250,260	330							505
GCJ12	315	240,250,260	330	300	380	220	460	320	260	518	57	112	300	1200	6	1480	417	43.43	3.52	4000
		280,300	380							568
GCJ13	450	280,300,320	380	340	450	250	510	360	300	596	57	136	340	1400	6	2020	555	71.76	6.24	5200
		340	450							666
GCJ14	560	300,320	380	360	450	280	560	400	320	628	64	145	380	1500	6	2600	631	114.4	8.1	6500
		340,360	450							698
GCJ15	710	340,360,380	450	400	540	300	610	430	350	716	64	160	400	1500	6	3300	755	178	11.6	8000
		400	540							806
GCJ16	900	360,380	550	420	650	320	660	460	380	842	64	172	440	1600	10	4300	890	272	16	10000
		400,420	650							942
GCJ17	1120	400,420,440,450,460	650	460	650	350	710	500	420	964	64	182	480	1800	10	5500	1090	392	24	12000
GCJ18	1250	420,440,450,460,480,500	650	500	650	380	760	540	460	990	76	195	520	2000	10	6700	1310	553	35	15000
GCJ19	1600	440,450,460,480,500	650	530	800	400	810	580	500	1005	76	215	540	2000	10	8350	1540	805	48	16500
		530	800							1155
GCJ20	2000	450,460,480,500	650	560	800	420	860	600	530	1031	76	225	560	2000	10	9500	1730	1024	61	18500
		530,560	800							1181
GCJ21	2240	480,500	650	600	800	450	910	650	560	1056	76	236	600	2500	10	11500	1930	1334	75.66	21000
		530,560,600	800							1206
GCJ22	2800	530,560,600,630	800	630	800	480	965	680	600	1230	82	246	640	2500	13	12600	2220	1621	99.9	24000
GCJ23	3150	560,600,630	800	670	900	500	1000	710	630	1250	82	265	680	2500	13	17900	2450	2579	122	27000
		670	900							1350

দ্রষ্টব্য:

1. জড়তার ভর এবং মুহূর্ত হল সর্বাধিক নলাকার শ্যাফথল ব্যাস এবং মধ্যবর্তী শ্যাফ্টের L5 মিনিটের দৈর্ঘ্য অনুসারে গণনা করা আনুমানিক মান।
2. স্বাভাবিক পরিস্থিতিতে, কাপলিং এর খাদ গর্তের সক্রিয় প্রান্তটি নলাকার এবং চালিত প্রান্তটি সমতল ছিদ্র। প্রয়োজন হলে, উভয় প্রান্ত নলাকার হতে পারে।
3. মডেল 1~5 GB/T3852 অনুযায়ী নির্বাচন করা যেতে পারে যদি আপনার Y-টাইপ শ্যাফ্ট এক্সটেনশনের প্রয়োজন হয়।
4. সমতল বোর খাদ গর্ত জন্য, d এর সীমা সহনশীলতা ₂ এবং B হল H9.
