ব্রেক হুইল সহ GCL ড্রাম গিয়ার কাপলিং (Q/YG 13011X-2018)

Name: ব্রেক হুইল সহ GCL ড্রাম গিয়ার কাপলিং (Q/YG 13011X-2018)
Rating: 5 (99 reviews)

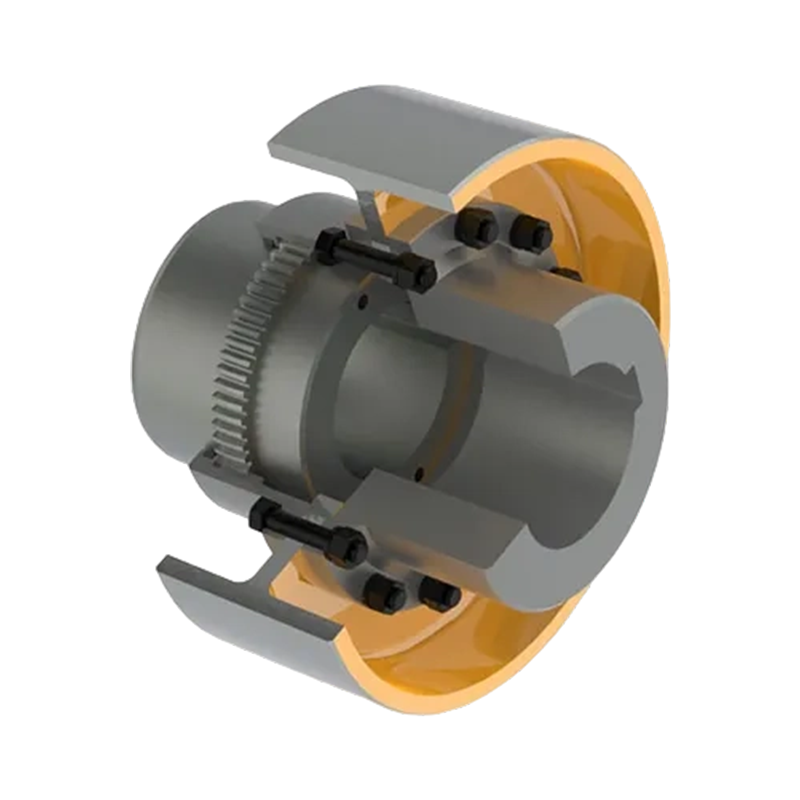

পণ্য ওভারভিউ: ব্রেক হুইল সহ GCL টাইপ ড্রাম গিয়ার কাপলিং (স্ট্যান্ডার্ড: Q/YG 13011X-2018) একটি উদ্ভাবনী ট্রান্সমিশন সলিউশন যা ব্রেকিং ফাংশনের সাথে উচ্চ-দক্ষ ড্রাম গিয়ার ট্রান্সমিশন প্রযুক্তিকে পুরোপুরি একীভূত করে। উচ্চ টর্ক ট্রান্সমিশন অর্জন করার সময়, এই কাপলিংটি তার সমন্বিত ব্রেক হুইল কাঠামোর মাধ্যমে শিল্প সরঞ্জামগুলির ঘূর্ণন গতির জন্য সুনির্দিষ্ট নিয়ন্ত্রণ এবং হ্রাস/স্টপিং ক্ষমতা প্রদান করে।

মূল নকশা বৈশিষ্ট্য:

1. ইন্টিগ্রেটেড ট্রান্সমিশন এবং ব্রেকিং: এই সিস্টেমটি একটি ব্রেক হুইলের কন্ট্রোল ফাংশনের সাথে একটি গিয়ার কাপলিং এর ট্রান্সমিশন দক্ষতাকে একীভূত করে, ভারী শিল্প যন্ত্রপাতিগুলিতে পাওয়ার ট্রান্সমিশন এবং গতি নিয়ন্ত্রণের জন্য একটি ব্যাপক সমাধান প্রদান করে।

2. হাই-পারফরম্যান্স ড্রাম গিয়ারস: অভ্যন্তরীণ গিয়ার সেকশনটি উচ্চ-শক্তির উপাদান যেমন অ্যালয় স্টিলের তৈরি, যা অক্ষীয় মিসলাইনমেন্ট (রেডিয়াল, অক্ষীয় এবং কৌণিক) এর জন্য কার্যকরভাবে ক্ষতিপূরণ দেওয়ার জন্য চমৎকার নমনীয়তা সমন্বিত করে, যার ফলে সংযুক্ত সরঞ্জামগুলিতে চাপের লোড হ্রাস পায়।

3. সুনির্দিষ্ট ব্রেকিং কন্ট্রোল: ইন্টিগ্রেটেড ব্রেক হুইল ডিজাইন অপারেশনাল বা নিরাপত্তার প্রয়োজনীয়তা অনুসারে সরঞ্জামগুলিকে দ্রুত হ্রাস বা সম্পূর্ণভাবে বন্ধ করতে দেয়, যা উল্লেখযোগ্যভাবে ট্রান্সমিশন সিস্টেমের নিরাপত্তা এবং নমনীয়তা বাড়ায়।

4. বিভিন্ন স্ট্রাকচারাল ফর্ম: টেকনিক্যাল ড্রয়িংয়ে দেখানো হয়েছে, এই সিরিজে দুটি প্রধান কাঠামোগত ব্যবস্থা রয়েছে: GCL-I এবং GCL-II, বিভিন্ন স্থান এবং ইনস্টলেশনের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়ার জন্য।

5. সুবিধাজনক লুব্রিকেশন সিস্টেম: হাউজিংটি সহজ রুটিন তৈলাক্তকরণ রক্ষণাবেক্ষণের জন্য একটি ডেডিকেটেড তেল ইনজেকশন পোর্ট দিয়ে সজ্জিত, গিয়ার দাঁতের দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।

6. প্রযুক্তিগত স্পেসিফিকেশন এবং পরামিতি: GCL সিরিজের কাপলিংগুলি GCL1 থেকে GCL14 পর্যন্ত বিভিন্ন স্পেসিফিকেশন কভার করে, শিল্প টর্কের বিস্তৃত পরিসরের প্রয়োজনীয়তা পূরণ করে:

1. নামমাত্র টর্ক (টি _n ): বিস্তৃত পরিসর, 800 N·m থেকে 180,000 N·m।

2. অনুমতিযোগ্য গতি ([n]): 4000 r/min পর্যন্ত (নির্দিষ্ট বৈশিষ্ট্যের উপর নির্ভর করে)।

3. ব্রেক হুইল ব্যাস (D ₀ ): 160 মিমি থেকে 800 মিমি পর্যন্ত ব্যাস সহ বিভিন্ন স্ট্যান্ডার্ড ব্রেক হুইল মাপ পাওয়া যায়।

4. শ্যাফ্ট হোল সামঞ্জস্যতা: বিভিন্ন শ্যাফ্ট হোল ধরনের সমর্থন করে যেমন Y, J1, এবং Z1, সামঞ্জস্যপূর্ণ খাদ ব্যাসের বিস্তৃত পরিসরের সাথে (সর্বনিম্ন 12 মিমি, সর্বোচ্চ 260 মিমি পর্যন্ত)।

আবেদনের মান এবং ক্ষেত্র: হেভি-ডিউটি ট্রান্সমিশন এবং সুনির্দিষ্ট ব্রেকিং বৈশিষ্ট্যের সংমিশ্রণের কারণে, এই পণ্যটি নিরাপত্তা এবং স্থায়িত্বের জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা সহ নিম্নলিখিত ক্ষেত্রের সরঞ্জামগুলির জন্য একটি আদর্শ পছন্দ:

1. কনভেয়িং সিস্টেম: যেমন বড় পরিবাহক বেল্টের ড্রাইভ এবং জরুরী ব্রেকিং।

2. ভারী যন্ত্রপাতি: ক্রাশার, মিক্সার, মিল, ইত্যাদি সহ

3. বিশেষ শিল্প সরঞ্জাম: ধাতুবিদ্যা, খনির, উত্তোলন, বন্দর, এবং জল সংরক্ষণ যন্ত্রপাতি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ: এই কাপলিংটিতে একটি ব্যবহারকারী-বান্ধব নকশা রয়েছে, যা ইনস্টলেশন প্রক্রিয়াকে সরল করে এবং সরঞ্জামের ডাউনটাইম কমানোর লক্ষ্য রাখে। নিয়মিত চাক্ষুষ পরিদর্শন এবং গ্রীস পুনরায় পূরণ কার্যকরভাবে সিস্টেমের পরিষেবা জীবন প্রসারিত করতে পারে এবং সামগ্রিক অপারেটিং খরচ কমাতে পারে৷

আমাদের সাথে যোগাযোগ করুন

PDF ডাউনলোড

PREV: ব্রেক ডিস্কের সাথে GCP ড্রাম গিয়ার কাপলিং (Q/YG 13012X-2018)
পরবর্তী: GC ড্রাম গিয়ার কাপলিং (Q/YG 13010X-2018)

পণ্যের পরামিতি

বার্তা পাঠান

প্রযুক্তিগত পরামিতি

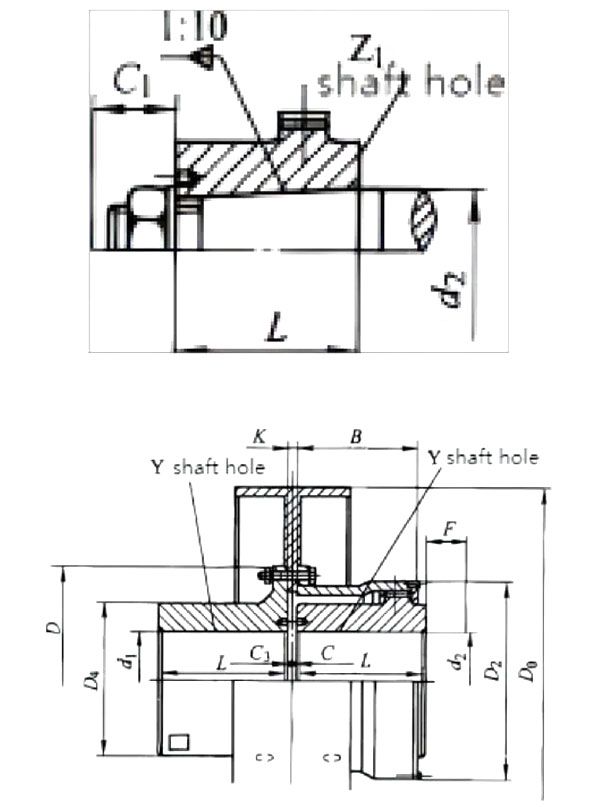

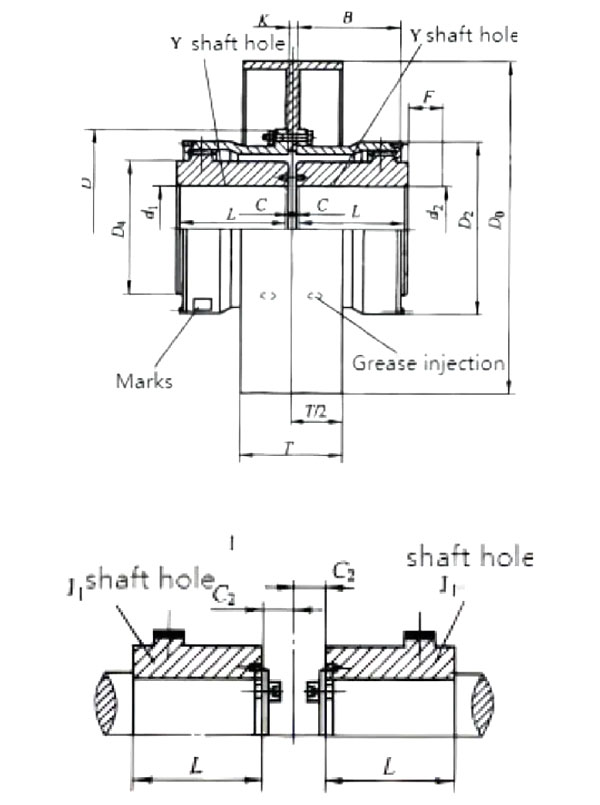

ব্রেক হুইল সহ GCL-I টাইপ ড্রাম গিয়ার কাপলিং	ব্রেক হুইল সহ GCL-Il টাইপ ড্রাম গিয়ার কাপলিং

ব্রেক হুইল সহ GCL টাইপ ড্রাম গিয়ার কাপলিং এর বেসিক প্যারামিটার এবং প্রধান মাত্রা

টাইপ	নামমাত্র টর্ক Tn/KN.m	অনুমোদনযোগ্য গতি [n]/r.min⁻¹	খাদ গর্ত ব্যাস d ₁ ,d ₂ ,d _z	খাদ গর্ত দৈর্ঘ্য L		ডি₀	D	D₂	ডি₄	B	F	C	C₁	C₂	গ₃	ভর /কেজি	এর মুহূর্ত জড়তা /কেজি·m²	গ্রীস /কেজি
				Y	J₁, Z₁
GCL1	800	4000	12,14	32	—	160 200 250	112	98	60	58	30	30	—	—	1	5.62	0.0078	0.11
			16,18,19	42	—							20	—	—
			20,22,24	52	—							10	—	—
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
GCL2	1400	4000	22,24	52	—	200 250 315	150	118	77	68	30	20	—	—	2	9.65	0.022	0.12
			25,28	62	—							10	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
GCL3	2800	4000	22,24	52	—	200 250 315	170	140	90	80	30	33	—	—	2	16.6	0.047	0.2
			25,28	62	—							23	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
			60,63	142	107								36
GCL4	5000	3000	30,32,35,38	82	—	250 315 400	200	160	112	90	30	13	—	—	2	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
GCL5	8000	3000	30,32,35,38	82	—	315 400	225	180	128	100	30	23	—	—	2	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								41
GCL6	11200	3000	32,35,38	82	—	315 400	245	200	145	112	30	35	—	—	2	51.3	0.293	0.65
			40,42,45,48,50,55,56	112	—							5	—	—
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
GCL7	16000	2500	32,35,38	82	—	400 500	272	230	160	122	30	45	—	—	3	68	0.53	0.8
			40,42,45,48,50,55,56	112	—							15	—	—
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100,110	212	167								48
GCL8	22400	2500	55,56	112	—	400 500	290	245	176	136	30	29	—	—	3	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100,110,120,125	212	167								48
GCL9	28000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100,110,120,125	212	167								48
			130,140	252	202								53
GCL10	45000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	3	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100,110,120,125	212	167								48	28
			130,140,150	252	202								53
			160	302	242								63
GCL11	63000	1700	85,90,95	172	—	500 630 710	412	345	256	180	40	15	—	—	4	215	3.67	2
			100,110,120,125	212	167							8	51	32
			130,140,150	252	202								56
			160,170,180	302	242								66
GCL12	90000	1700	120,125	212	167	500 630 710	440	375	288	207	40	8	51	45	4	303	6.4	3.4
			130,140,150	252	202								56	32
			160,170,180	302	242								66
			190,200	352	282								76
GCL13	125000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	4	391	10.45	4.4
			160,170,180	302	242								66	32
			190,200,220	352	282								76
GCL14	180000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	4	523	17.48	6.6
			190,200,220	352	282								78
			240,250,260	410	330								—	10
