ঘানার ইন্ডাস্ট্রিয়াল ড্রাইভ সিস্টেমে ডায়াফ্রাম কাপলিং কী?

ঘানার ইন্ডাস্ট্রিয়াল ড্রাইভ সিস্টেমে ডায়াফ্রাম কাপলিং কী?

A ডায়াফ্রাম কাপলিং একটি যান্ত্রিক ডিভাইস একটি শিল্প ড্রাইভ সিস্টেমের মধ্যে দুটি শ্যাফ্ট প্রান্তের মধ্যে ইনস্টল করা হয় যা ঘূর্ণন ঘূর্ণন সঁচারক বল প্রেরণ করার সময় তাদের মধ্যে কৌণিক, সমান্তরাল, বা অক্ষীয় স্থানচ্যুতির জন্য অনুমতি দেয়। রাবার সন্নিবেশ বা ইলাস্টোমেরিক হাতা উপর নির্ভর করার পরিবর্তে, কাপলিং একটি পাতলা, কনট্যুরযুক্ত ধাতব ডিস্ক ব্যবহার করে, যাকে ডায়াফ্রাম হিসাবে উল্লেখ করা হয়, যা মিস্যালাইনমেন্ট মিটমাট করার জন্য সামান্য নমনীয় হয় যখন বাকি সমাবেশগুলি একটি কঠোর ধাতু থেকে ধাতু সংযোগ বজায় রাখে। এটি নন-ইলাস্টিক নমনীয় কাপলিংগুলির বিস্তৃত গোষ্ঠীর মধ্যে নকশাটিকে রাখে, যেখানে ক্ষতিপূরণ স্থিতিস্থাপক উপাদানের বিকৃতির পরিবর্তে কঠোর উপাদানগুলির মধ্যে আপেক্ষিক আন্দোলন বা ছাড়পত্রের মাধ্যমে ঘটে। ঘানার ইন্ডাস্ট্রিয়াল ড্রাইভ সিস্টেমের মধ্যে, যার মধ্যে খনির সাইট, সিমেন্ট প্ল্যান্ট এবং পাম্পিং স্টেশনে পাওয়া যায়, এই নির্মাণ সমর্থন করে ধারাবাহিক টর্ক ডেলিভারি অবিচলিত ঘূর্ণন গতি এবং ধ্রুবক লোডের অধীনে, এমন অবস্থা যা ক্রমাগত অপারেটিং শিল্প যন্ত্রপাতিগুলির একটি বড় অংশ বর্ণনা করে।

যেহেতু ডায়াফ্রাম সম্পূর্ণরূপে ধাতু দিয়ে তৈরি, তাই সময়ের সাথে তাপ এবং তেলের এক্সপোজার থেকে ধীরে ধীরে শক্ত হয়ে যাওয়া বা ফাটল সাপেক্ষে কোনও রাবারের উপাদান নেই। এটি কাপলিংকে তুলনামূলকভাবে উচ্চ টরসিয়াল দৃঢ়তা দেয়, যার অর্থ অপারেশন চলাকালীন ড্রাইভিং এবং চালিত দিকগুলির মধ্যে খুব কম টুইস্ট ঘটে, একটি বৈশিষ্ট্য যা গুরুত্বপূর্ণ শিল্প পরিবেশে চালিত ড্রাইভ সিস্টেম জুড়ে সংযুক্ত সরঞ্জামগুলির মধ্যে সুনির্দিষ্ট ঘূর্ণন সময় প্রয়োজন হলে।

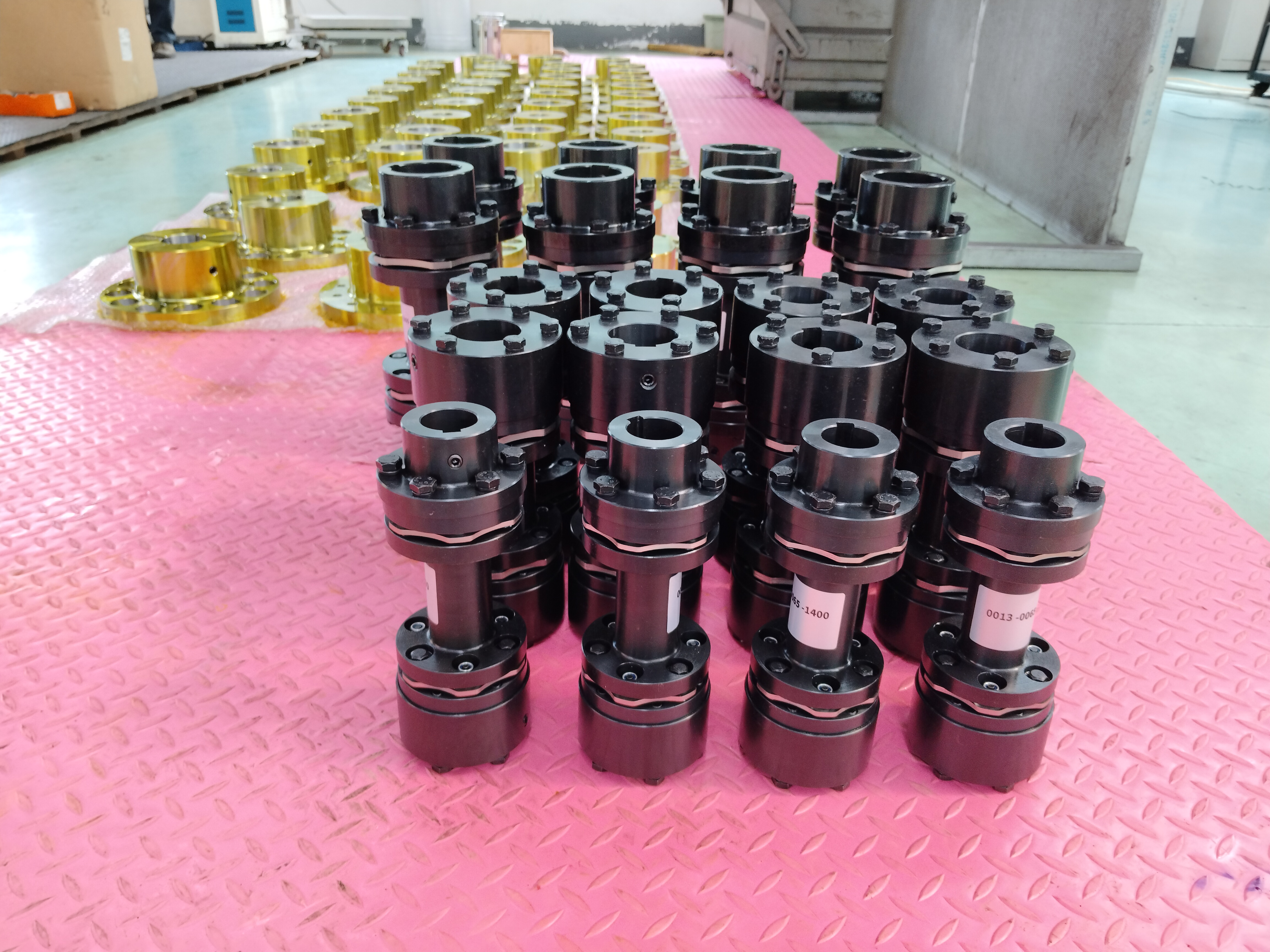

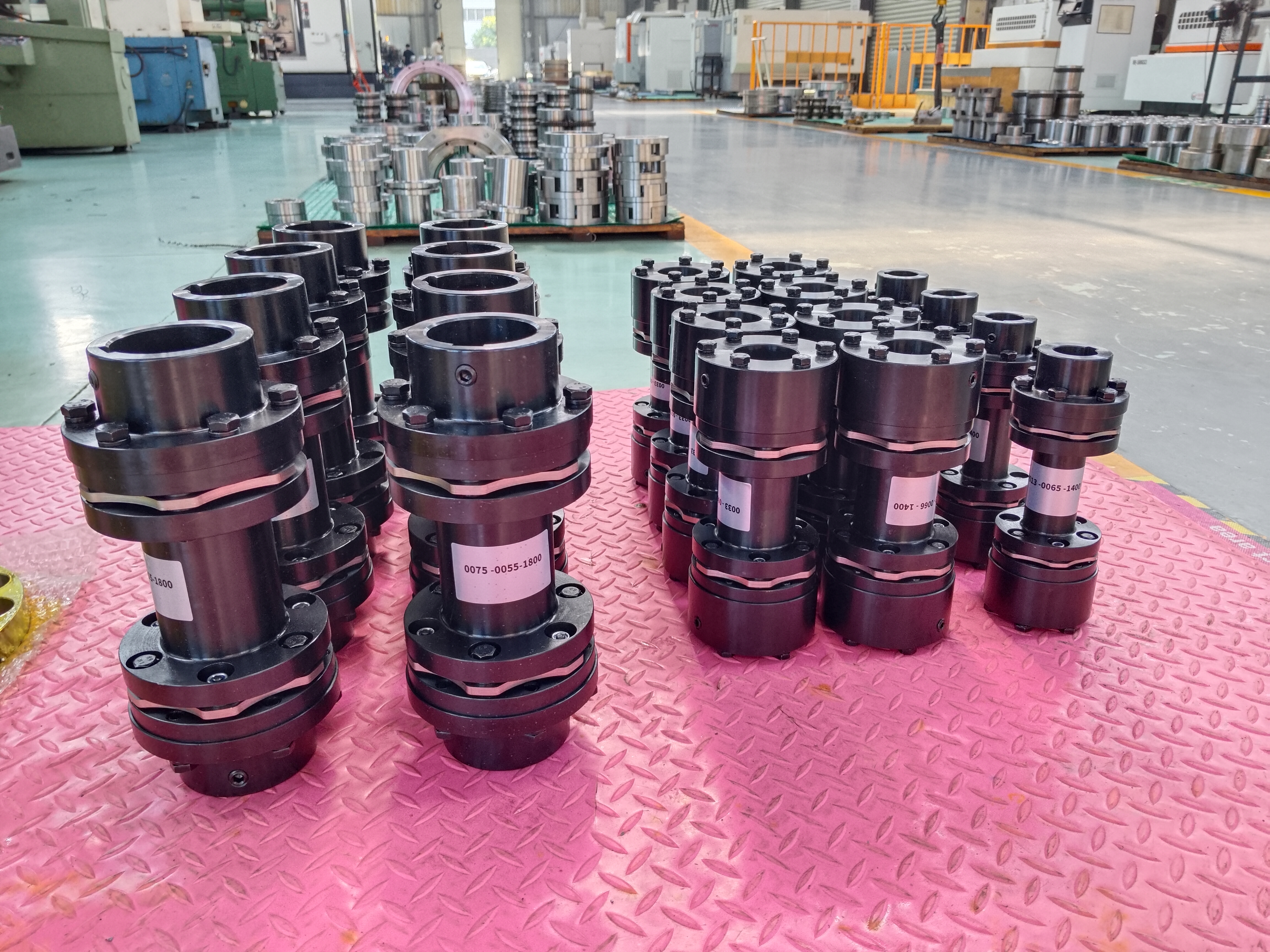

ইন্টারমিডিয়েট শ্যাফ্টের সাথে MPJ টাইপ ডায়াফ্রাম কাপলিং স্ট্যান্ডার্ড ডিজাইন থেকে কীভাবে আলাদা?

ইন্ডাস্ট্রিয়াল ড্রাইভ সিস্টেমে ব্যবহৃত ডায়াফ্রাম কাপলিং ভেরিয়েন্টের মধ্যে, Q/YP 21002X-2018 স্পেসিফিকেশনে নির্মিত ইন্টারমিডিয়েট শ্যাফ্টের সাথে MPJ টাইপ ডায়াফ্রাম কাপলিং, একটি নির্দিষ্ট প্রকৌশলগত প্রয়োজনকে সম্বোধন করে: দুটি টুকরো সরঞ্জামের মধ্যে দীর্ঘ দূরত্ব জুড়ে টর্ক প্রেরণ করা যা একসাথে অবস্থান করা যায় না। দুটি ডায়াফ্রাম অ্যাসেম্বলিকে সরাসরি হাবের সাথে সংযুক্ত করার পরিবর্তে, এই নকশাটি দুটি মধ্যচ্ছদা ইউনিটের মধ্যে একটি উচ্চ-শক্তির মধ্যবর্তী শ্যাফ্ট সন্নিবেশ করায়, একটি ড্রাইভিং সরঞ্জামের কাছে এবং একটি চালিত সরঞ্জামের কাছাকাছি। এই বিন্যাসটি তির্যক, অক্ষীয় এবং সমান্তরাল স্থানচ্যুতির জন্য সংশোধন করার সময় কাপলিংকে যথেষ্ট ইনস্টলেশন ব্যবধান ছড়িয়ে দিতে দেয় যা ভিত্তি বৈচিত্র্য বা তাপীয় খাদ বৃদ্ধির কারণে সেই স্প্যান জুড়ে বিকাশ লাভ করে।

স্নেক স্প্রিং কাপলিং এর সাথে তুলনা করে, যেগুলি টর্ক প্রেরণ করতে এবং কিছু শক শোষণ করার জন্য খাঁজযুক্ত হাব দাঁতের মাধ্যমে একটি কুণ্ডলীকৃত ধাতব স্প্রিং উপাদানের ক্ষত ব্যবহার করে, MPJ ডায়াফ্রাম ডিজাইন স্প্রিং-এন্ড-গ্রুভ মেকানিজমের পরিবর্তে একটি অল-মেটাল ডায়াফ্রাম সমাবেশের উপর নির্ভর করে। এই স্ট্রাকচারাল পার্থক্যটি একটি উল্লেখযোগ্যভাবে অনমনীয় টর্সনাল প্রতিক্রিয়া এবং অনুকূল গতিশীল ভারসাম্যপূর্ণ আচরণে অবদান রাখে, যেহেতু উচ্চ ঘূর্ণন গতিতে কেন্দ্রাতিগ শক্তির অধীনে স্থানান্তরিত হওয়ার সাপেক্ষে কোনও আলগা বসন্ত উপাদান নেই। ফলাফল হল স্থিতিশীল টর্ক ট্রান্সমিশন এমনকি শ্যাফটের গতি বৃদ্ধির সাথে সাথে বিয়ারিং এবং হাউজিং-এ স্থানান্তরিত যান্ত্রিক চাপ হ্রাস এবং ক্রমাগত অপারেশন চলাকালীন কম্পনের প্রতি কম প্রবণতা।

মধ্যবর্তী শ্যাফ্ট দীর্ঘ-দূরত্বের পাওয়ার ট্রান্সমিশনে কী ভূমিকা পালন করে?

মধ্যবর্তী শ্যাফ্ট দুটি মধ্যচ্ছদা সমাবেশের মধ্যে একটি অনমনীয় সংযোগকারী সদস্য হিসাবে কাজ করে এবং ড্রাইভ সিস্টেমের মধ্যে ড্রাইভিং এবং চালিত সরঞ্জামগুলির মধ্যে শারীরিক দূরত্ব অনুসারে এর দৈর্ঘ্য নির্বাচন করা হয়। আকরিক প্রক্রিয়াকরণের স্থানগুলিতে পরিবাহক ড্রাইভ সিস্টেম বা পাম্প ব্যবস্থার মতো অ্যাপ্লিকেশনগুলিতে যেখানে লেআউট বা নিরাপত্তা ছাড়পত্রের প্রয়োজনীয়তার কারণে মোটর চালিত ইউনিট থেকে কিছু দূরত্বে বসে থাকে, এই শ্যাফ্টটি মোটর এবং পাম্পকে একে অপরের সাথে সরাসরি বসার প্রয়োজন ছাড়াই টর্ককে সেই ফাঁক জুড়ে যেতে দেয়। যেহেতু শ্যাফ্ট নিজেই উচ্চ-শক্তির অ্যালয় স্টিল থেকে তৈরি এবং টর্ক লোডের অধীনে নমনকে প্রতিরোধ করার জন্য আকার দেওয়া হয়, এটি তার স্প্যান জুড়ে সোজাতা বজায় রাখে, যার ফলে প্রতিটি প্রান্তে ডায়াফ্রাম অ্যাসেম্বলিগুলি একটি বাঁকানো বা কম আকারের শ্যাফ্টের জন্য ক্ষতিপূরণ না করে উদ্দেশ্য অনুসারে তাদের ভুলভাবে ক্ষতিপূরণ কার্য সম্পাদন করতে সহায়তা করে।

কেন তির্যক, অক্ষীয়, এবং সমান্তরাল স্থানচ্যুতি বড়-স্প্যান ইনস্টলেশনের ক্ষেত্রে গুরুত্বপূর্ণ?

একটি দীর্ঘ ইনস্টলেশন স্প্যানে, ফাউন্ডেশন সেটলিংয়ে ছোট পরিবর্তন, অপারেটিং তাপমাত্রায় শ্যাফ্টের তাপীয় প্রসারণ বা প্রাথমিক প্রান্তিককরণের সময় ছোটখাটো ত্রুটিগুলি স্থানচ্যুতিতে জমা হতে পারে যা একটি সংক্ষিপ্ত, সরাসরি সংযোগের জন্য শোষণ করা কঠিন হবে। মধ্যবর্তী শ্যাফ্টের উভয় প্রান্তে অবস্থিত ডায়াফ্রাম অ্যাসেম্বলি প্রতিটি ফ্লেক্স স্বাধীনভাবে তাদের নিজ নিজ সংযোগ বিন্দুতে ঘটতে থাকা নির্দিষ্ট ধরনের স্থানচ্যুতির জন্য সংশোধন করে, সেই স্থানচ্যুতি কৌণিক, অক্ষীয় বা উভয়ের সংমিশ্রণ হোক না কেন। এই বিতরণকৃত ক্ষতিপূরণ পদ্ধতির একটি অংশ কেন নকশাটি বড়-স্প্যান ইনস্টলেশনের জন্য উপযুক্ত যেখানে একটি একক কাপলিং পয়েন্ট অন্যথায় অত্যধিক নমন চাপের মধ্যে থাকবে।

এই কাপলিংগুলি তৈরিতে কী উপকরণ এবং উত্পাদন পদক্ষেপ জড়িত?

ডায়াফ্রাম ডিস্কগুলি সাধারণত স্টেইনলেস স্টীল বা তাপ-চিকিত্সাযুক্ত খাদ ইস্পাত থেকে তৈরি করা হয়, ক্লান্তি ফাটল ছাড়াই বহু অপারেটিং চক্রের মাধ্যমে বারবার ফ্লেক্স করার ক্ষমতার জন্য নির্বাচিত উপকরণগুলি। ম্যানুফ্যাকচারিং সাধারণত ডায়াফ্রাম প্রোফাইল গঠনের জন্য নির্ভুল স্ট্যাম্পিং বা লেজার কাটিং জড়িত, তারপরে একটি নিয়ন্ত্রিত তাপ চিকিত্সা প্রক্রিয়া যা দীর্ঘমেয়াদী ফ্লেক্সিং কর্মক্ষমতার জন্য প্রয়োজনীয় যান্ত্রিক বৈশিষ্ট্যগুলি সেট করে। হাব উপাদান এবং মধ্যবর্তী শ্যাফ্ট কার্বন ইস্পাত বা খাদ ইস্পাত থেকে মেশিন করা হয় এবং আঁটসাঁট সহনশীলতার সাথে শ্যাফ্ট ব্যাস থেকে বিরক্ত হয়, যেহেতু এমনকি ছোট বোর ভুলতাও কম্পন প্রবর্তন করতে পারে একবার শিল্প ড্রাইভ সিস্টেমের মধ্যে অপারেটিং গতিতে ঘোরানো হয়।

এই কাপলিং টাইপ থেকে কী পারফরম্যান্সের বৈশিষ্ট্যগুলি আশা করা উচিত?

যেহেতু ডায়াফ্রাম অ্যাসেম্বলি স্লাইডিং বা মেশিং পৃষ্ঠতলের পরিবর্তে অবিচ্ছিন্ন ধাতু-থেকে-ধাতু যোগাযোগের মাধ্যমে টর্ক প্রেরণ করে, তাই কাপলিং এর পরিষেবা জীবন জুড়ে ব্যাকল্যাশ শূন্যের কাছাকাছি থাকে। টরসিয়াল দৃঢ়তা তুলনামূলকভাবে বেশি, যার অর্থ লোডের নিচে কাপলিং টুইস্ট খুব কম, যা এমন অ্যাপ্লিকেশনগুলিকে সমর্থন করে যেখানে সংযুক্ত শ্যাফ্টের মধ্যে ঘূর্ণন সময়কে সামঞ্জস্যপূর্ণ থাকতে হবে, যেমন পাওয়ার স্টেশনগুলিতে জেনারেটর ড্রাইভ শ্যাফ্ট বা নির্ভুল মিটারিং পাম্প ড্রাইভ। গতিশীল ভারসাম্য কার্যকারিতাও অনুকূল হতে থাকে, যেহেতু সমস্ত-ধাতু নির্মাণ ভর বন্টন অনিয়মকে এড়ায় যা উচ্চ ঘূর্ণন গতিতে বসন্ত-ভিত্তিক বা ইলাস্টোমেরিক ডিজাইনের সাথে ঘটতে পারে।

ঘানার ইন্ডাস্ট্রিয়াল ড্রাইভ সিস্টেমের মধ্যে এই কাপলিংগুলি কোথায় প্রয়োগ করা হয়?

সোনা এবং ম্যাঙ্গানিজ ক্রিয়াকলাপ সহ ঘানার খনির সেক্টরে প্রায়শই পরিবাহক এবং ক্রাশার ড্রাইভ ব্যবস্থা জড়িত থাকে যেখানে চালিত সরঞ্জামের নৈকট্যের পরিবর্তে স্ট্রাকচারাল লেআউট দ্বারা মোটর বসানো হয়, মধ্যবর্তী শ্যাফ্ট কাপলিং ডিজাইনকে একটি বৃহত্তর ড্রাইভ সিস্টেমের মধ্যে এই ব্যবধান-অপরবর্তী উপাদানগুলিকে সংযুক্ত করার জন্য একটি বাস্তব উপযুক্ত করে তোলে। সিমেন্ট উত্পাদন সুবিধাগুলি ভাটা ড্রাইভ ট্রেনের মধ্যে অনুরূপ দীর্ঘ-স্প্যান কাপলিং ব্যবস্থা প্রয়োগ করে, যেখানে ক্রমাগত ফায়ারিং চক্রের সময় শ্যাফ্ট দৈর্ঘ্য বরাবর তাপ সম্প্রসারণের জন্য ডায়াফ্রাম অ্যাসেম্বলিগুলিকে স্থানচ্যুতির জন্য সংশোধন করা প্রয়োজন যা অপারেশনের সময় ধীরে ধীরে বিকাশ লাভ করে।

পাওয়ার হাউস লেআউটের মধ্যে একটি নির্দিষ্ট দূরত্বে অবস্থিত জেনারেটরের সাথে টারবাইনগুলিকে সংযুক্ত করতে তাপ এবং জলবিদ্যুৎ কেন্দ্র সহ বিদ্যুৎ উৎপাদন সুবিধাগুলি মধ্যবর্তী শ্যাফ্টের সাথে ডায়াফ্রাম কাপলিং ব্যবহার করে। জল চিকিত্সা এবং সেচ পাম্পিং ইনস্টলেশনগুলিও এই কাপলিং টাইপটি প্রয়োগ করে যেখানে পাম্প এবং মোটর বসানো কাঠামোগত বা রক্ষণাবেক্ষণ অ্যাক্সেসের প্রয়োজনীয়তা দ্বারা পৃথক করা হয়, টর্ককে গ্যাপ জুড়ে ভ্রমণ করার অনুমতি দেয় যখন ডায়াফ্রাম বিভাগগুলি প্রতিটি সংযোগ বিন্দুতে যে কোনও ফলস্বরূপ বিভ্রান্তি পরিচালনা করে।

এই কাপলিং টাইপ নির্বাচন এবং ইনস্টল করার আগে কি পর্যালোচনা করা উচিত?

সংযোগের রেট দেওয়া ক্ষমতার বিপরীতে সংযুক্ত সরঞ্জামগুলির টর্ক এবং ঘূর্ণন গতির প্রয়োজনীয়তা নিশ্চিত করার সাথে সাথে নির্বাচন শুরু হয়, প্রকৃত ইনস্টলেশন স্প্যান পরিমাপ করার সাথে সাথে ড্রাইভ সিস্টেমের জন্য মধ্যবর্তী শ্যাফ্টের দৈর্ঘ্য সঠিকভাবে নির্দিষ্ট করা যায়। ড্রাইভিং এবং চালিত উভয় দিকেই শ্যাফ্ট বোরের ব্যাস এবং কীওয়ের মাত্রাগুলিকে কাপলিং হাবের সাথে সুনির্দিষ্টভাবে মেলাতে হবে, যেহেতু একটি খারাপভাবে লাগানো সংযোগটি কম্পন প্রবর্তন করতে পারে তা নির্বিশেষে যে ডায়াফ্রাম অ্যাসেম্বলিটি প্রয়োগের জন্য রেট করা হোক না কেন।
