ডায়াফ্রাম কাপলিং এর ইনস্টলেশন ধাপগুলি বিশদভাবে বর্ণনা করুন

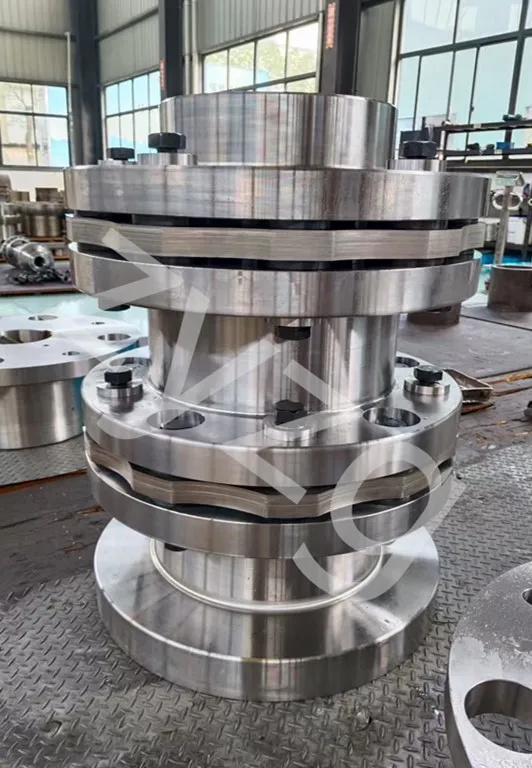

ডায়াফ্রামের বেশ কয়েকটি গ্রুপ (পাতলা স্টেইনলেস স্টীল প্লেট) বোল্ট দ্বারা কাপলিং এর দুটি অংশের সাথে আবদ্ধ থাকে। ডায়াফ্রামের প্রতিটি গ্রুপ একত্রে স্তূপকৃত কয়েকটি স্তর নিয়ে গঠিত। ডায়াফ্রামগুলি রড-টাইপ এবং বিভিন্ন আকৃতির সম্পূর্ণ-পিস প্রকারে বিভক্ত। ডায়াফ্রাম কাপলিং ডায়াফ্রামের স্থিতিস্থাপক বিকৃতির মাধ্যমে সংযুক্ত দুটি শ্যাফ্টের আপেক্ষিক স্থানচ্যুতির জন্য ক্ষতিপূরণ দেয়। এটি একটি উচ্চ-কর্মক্ষমতা ধাতব শক্তিশালী উপাদান নমনীয় কাপলিং, যার জন্য তৈলাক্তকরণের প্রয়োজন হয় না। এটির একটি কমপ্যাক্ট গঠন, উচ্চ শক্তি, দীর্ঘ সেবা জীবন, কোন ঘূর্ণন ক্লিয়ারেন্স নেই, তাপমাত্রা এবং তেল দূষণ দ্বারা প্রভাবিত হয় না, এবং অ্যাসিড এবং ক্ষার প্রতিরোধের এবং জারা প্রতিরোধের বৈশিষ্ট্য রয়েছে। এটি উচ্চ-তাপমাত্রা, উচ্চ-গতি এবং ক্ষয়কারী মাঝারি কাজের পরিবেশে শ্যাফ্ট সিস্টেম সংক্রমণের জন্য উপযুক্ত।

ডায়াফ্রাম কাপলিংয়ের জন্য ইনস্টলেশন পদক্ষেপ:

1. সাইটে কাপলিং ইনস্টল করার সময়, অনুগ্রহ করে সাবধানতার সাথে সমস্ত উপাদান গণনা করুন যাতে কোনও অনুপস্থিত অংশ নেই। কাপলিং এর একটি সেটের মধ্যে রয়েছে একটি সক্রিয় অর্ধেক কাপলিং, একটি প্যাসিভ হাফ কাপলিং, ছয়-সেগমেন্ট ডায়াফ্রাম অ্যাসেম্বলির একটি সেট, উচ্চ-শক্তির বোল্টেড স্ক্রু, বাদাম এবং স্প্রিং ওয়াশার, মোট ছয়টি টুকরা। সক্রিয় এবং নিষ্ক্রিয় অর্ধেকগুলি সংশ্লিষ্ট প্রধান শ্যাফ্টে ইনস্টল করার আগে এবং সঠিকভাবে সারিবদ্ধ হওয়ার আগে, ডায়াফ্রামের সঠিকতা এবং অখণ্ডতাকে প্রভাবিত না করার জন্য অনুগ্রহ করে ডায়াফ্রাম সমাবেশটি সঠিকভাবে সংরক্ষণ করুন (নিক্ষেপ করবেন না, বাম্প করবেন না, জোরে চাপবেন না বা আঘাত করবেন না)।

2. আধা-শ্যাফ্ট কাপলিং এবং ফ্ল্যাঞ্জের বাইরের বৃত্তের ভিতরের গর্ত থেকে তেলের দাগ এবং পেইন্টগুলি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন। প্রধান এবং প্যাসিভ সেমি-শ্যাফ্টে তেল স্নানের গরম বা ইন্ডাকশন হিটিং প্রয়োগ করুন (তাপমাত্রা 300 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয় এবং এটি সাধারণত 160 ডিগ্রি সেলসিয়াস থেকে 250 ডিগ্রি সেলসিয়াসের মধ্যে নিয়ন্ত্রণ করার পরামর্শ দেওয়া হয়)। গরম করার আগে, সমস্ত সমাবেশের প্রস্তুতি সম্পূর্ণ করুন, শ্যাফটের গর্তের আকার, দৈর্ঘ্য, কীওয়ের প্রস্থ এবং কীওয়ের গভীরতায় কোনো মাত্রিক ত্রুটি পরীক্ষা করুন এবং প্রধান শ্যাফ্টের মাথায় গুরুতর স্ক্র্যাচ বা ডেন্ট আছে কিনা, যাতে গরম করার পরে সেমি-শ্যাফ্টগুলি সমাবেশের সময় সঠিকভাবে ফিট না হতে পারে, যার ফলে ব্যবহারকে প্রভাবিত করে বা এমনকি ব্যবহারকারীদের অপ্রয়োজনীয় অবস্থান তৈরি করে, বা এটির কারণে পণ্যের ক্ষতি হয়। পরবর্তী খুচরা যন্ত্রাংশ ইনস্টলেশনের সময় সঠিকভাবে সনাক্ত করুন, এইভাবে ব্যবহার প্রভাবিত করে।

3.  মেইনফ্রেমে ইনস্টল করা প্রাথমিক এবং মাধ্যমিক আধা-নমনীয় কাপলিংগুলি প্রাথমিক প্রান্তিককরণ, রুক্ষ প্রান্তিককরণ এবং সুনির্দিষ্ট প্রান্তিককরণের ধাপগুলির মাধ্যমে প্রান্তিককরণ ইনস্টলেশনের মধ্য দিয়ে যাবে।

(1.)  প্রাথমিক সারিবদ্ধকরণ: এই প্রক্রিয়াটি পরবর্তী প্রান্তিককরণের জন্য প্রস্তুত করার জন্য মোটর এবং ফ্যানকে তাদের অনুভূমিক অভিযোজন, সামনে-পিছনের দূরত্ব, উচ্চতার পার্থক্য এবং অক্ষীয় কোণ ইত্যাদির পরিপ্রেক্ষিতে অবস্থান করার জন্য নিয়ন্ত্রণ পদ্ধতি হিসাবে খালি চোখে ব্যবহার করে।

(2.) রুক্ষ সারিবদ্ধকরণ: এর মধ্যে সহজ পদ্ধতিগুলি ব্যবহার করা হয়, যেমন একটি শাসক বা একটি ভার্নিয়ার ক্যালিপার, পাশাপাশি একটি ক্যালিপার, নিশ্চিত করতে যে দুটি অর্ধেক কাপলিং ডিভাইসের প্রধান প্লেন একে অপরের সমান্তরাল এবং আপেক্ষিক ব্যবধানটি গ্যাপ মানের t-এর প্রযুক্তিগত প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ। সাধারণত, ব্যবধানের প্রকৃত মান তাত্ত্বিক মানের চেয়ে 0.5 মিমি এবং 0.8 মিমি বেশি হওয়া উচিত। এছাড়াও, উপরের এবং নীচের রেডিয়াল বিচ্যুতি, পাশাপাশি দুটি অর্ধেক কাপলিং ডিভাইসের ফ্ল্যাঞ্জগুলির বাইরের বৃত্তগুলির সামনে এবং পিছনের অবস্থানগুলি সামঞ্জস্যপূর্ণ হওয়া উচিত।

দ্রষ্টব্য: ব্যবহারের আগে, অনুগ্রহ করে এই ইনস্টলেশন ম্যানুয়ালটি কঠোরভাবে অনুসরণ করুন এবং সাবধানে নিম্নলিখিত আইটেমগুলি সম্পূর্ণ করুন। আপনি ইলাস্টিক কাপলিং এর একটি সেট পাবেন যা রক্ষণাবেক্ষণ-মুক্ত, দীর্ঘস্থায়ী, ব্যর্থতার হার কম এবং অত্যন্ত নির্ভরযোগ্য।
